7420 Dual 4-Input NAND Gate

SN7420 Dual 4-Input NAND Gate

The SN7420 contains two independent NAND gates, each with 4 inputs. Each gate’s output is low only when all four inputs are high; any other combination gives a high output.

7420 – How It Works

Each of the two gates needs all four of its inputs high at the same instant for the output to go low — which makes it well suited to decoding circuits that need to confirm an exact match across 4 bits at once.

Key Features

• 2 independent 4-input NAND gates
• TTL-compatible logic levels
• Standard 14-pin DIP package

Typical Applications

• Address decoding needing a 4-bit match
• Control circuits needing a condition across four signals
• Educational digital logic designs

Datasheet Specifications

• Supply Voltage: 4.75V – 5.25V
• Logic Family: TTL

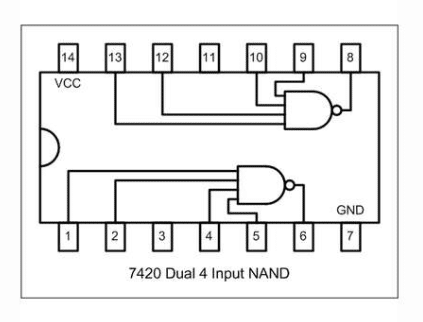

• Package: 14-pin DIP

For more background, see NAND gate logic: reference. Browse our full range of ICs and microcontrollers.

Having 4 inputs instead of 2 or 3 reduces the chip count needed in larger decoding circuits that must compare several bits together in one step.

SN7420 Dual 4-Input NAND Gate

دائرة SN7420 فيها بوابتين NAND مستقلتين، كل واحدة بـ4 مداخل. الخرج بتاع كل بوابة بيبقى صفر بس لو كل الأربع مداخل واحد؛ أي حالة تانية الخرج بيبقى واحد.

7420 – إزاي شغالة

كل بوابة من الاتنين محتاجة الأربع مداخل بتاعتها كلهم واحد في نفس اللحظة عشان الخرج يطلع صفر — ده بيخليها مناسبة لدوائر فك التشفير اللي بتحتاج تتأكد من تطابق 4 بت مع بعض بالظبط.

المواصفات الأساسية

• بوابتين NAND مستقلتين بـ4 مداخل
• مستويات منطقية متوافقة مع TTL
• تغليف DIP قياسي بـ14 رجل

الاستخدامات

• فك تشفير عناوين تحتاج مطابقة 4 بت
• دوائر تحكم محتاجة شرط على 4 إشارات
• تصميمات تعليمية للمنطق الرقمي

المواصفات الفنية

• جهد التغذية: 4.75 – 5.25 فولت
• عائلة المنطق: TTL
• التغليف: DIP بـ14 رجل

لمزيد من التفاصيل التقنية راجع بوابة NAND على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.

وجود 4 مداخل بدل 2 أو 3 بيقلل عدد الشرائح المطلوبة في دوائر فك التشفير الكبيرة اللي بتحتاج تقارن عدة بتات مع بعض في خطوة واحدة.
