7490 Decade Counter

SN7490 Decade Counter

The SN7490 is a classic decade (divide-by-10) counter, internally built from a divide-by-2 section and a divide-by-5 section that can be wired separately or combined for a full 0–9 BCD count.

7490 – How It Works

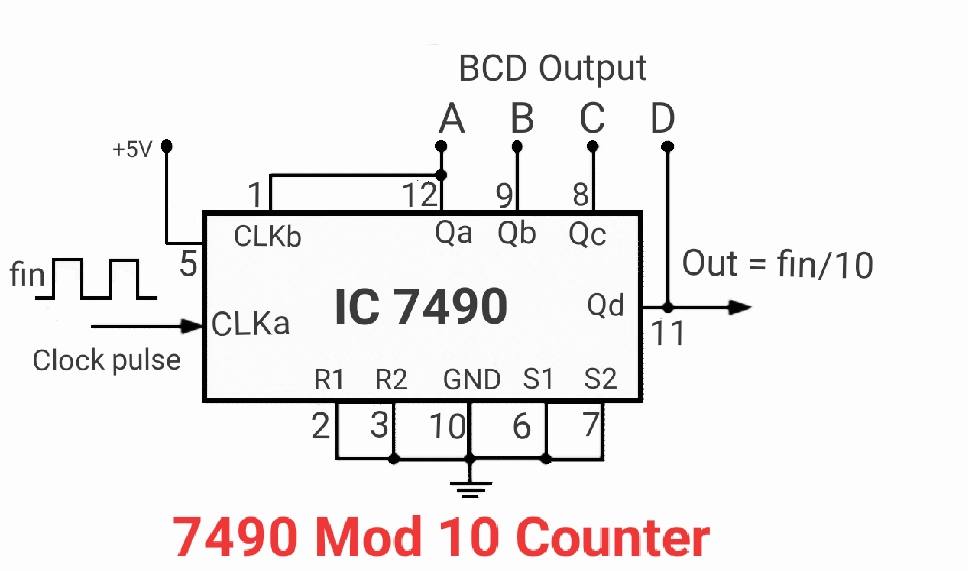

Wiring the divide-by-2 output into the divide-by-5 input’s clock gives a standard BCD count sequence on 4 output pins; used alone, the divide-by-2 section is also a handy simple toggle flip-flop.

It was one of the most widely used chips in 1970s–80s digital clocks and instruments precisely because pairing it with a 7448 gives a complete digit-counting-and-display stage from just two chips.

Key Features

• Divide-by-2 and divide-by-5 sections
• Combinable for full BCD (0-9) counting
• Reset-to-zero and Reset-to-nine inputs

Typical Applications

• BCD counting circuits paired with a 7-segment decoder
• Frequency division
• Classic digital clock and timer designs

Datasheet Specifications

• Supply Voltage: 4.75V – 5.25V
• Logic Family: TTL
• Package: 14-pin DIP
