4072 Dual 4-Input OR Gate

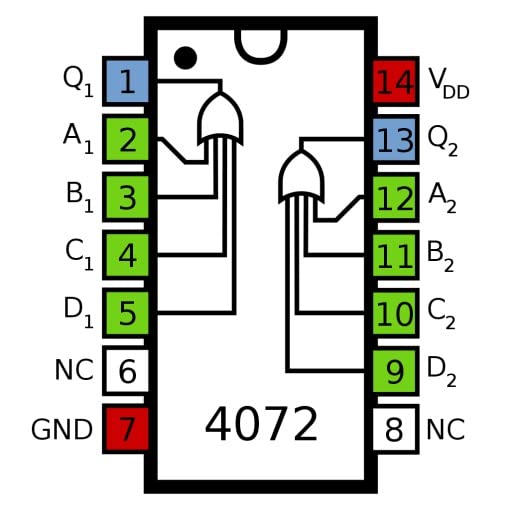

CD4072 Dual 4-Input OR Gate

The CD4072 is a CMOS 4000-series IC with two independent 4-input OR gates. Each output goes high if any one of its four inputs is high.

4072 – How It Works

Each 4-input OR gate needs only one input high to pull its output high, unlike an AND gate which needs all inputs high. This makes it ideal for combining several trigger signals into one active-high output.

With only two gates per package (versus three or four in other 4000-series gate chips), the 4072 trades gate count for wider 4-input coverage in each one, useful when a single logic stage needs to watch several lines at once.

Key Features

• 2 independent 4-input OR gates
• CMOS logic (wide supply range)
• Low static power consumption

Typical Applications

• Combining multiple trigger/alarm signals into one output
• General-purpose digital logic design
• Educational logic circuits

Datasheet Specifications

• Supply Voltage: 3V – 15V
• Logic Family: CMOS 4000-series
• Package: 14-pin DIP
