7486 Quad 2-Input Exclusive-OR Gate

SN7486 Quad 2-Input XOR Gate

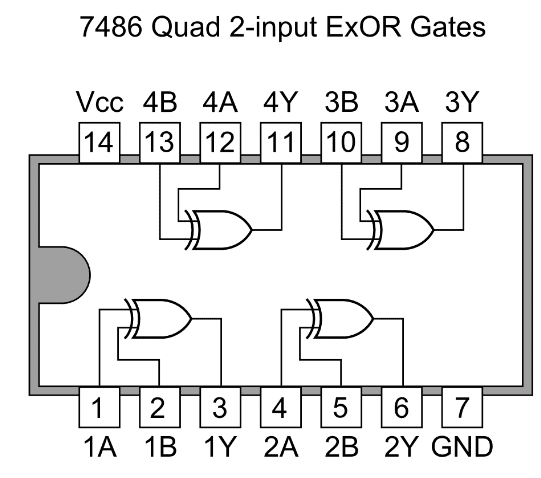

The SN7486 has four independent 2-input Exclusive-OR (XOR) gates. Each output is high only when its two inputs differ — one high and one low.

7486 – How It Works

Unlike AND/OR gates, XOR outputs high specifically when the inputs disagree, making it the natural building block for binary adders (sum bit) and simple comparators that flag “these two bits don’t match.”

A neat trick: feeding one XOR input a fixed logic-1 turns that gate into a simple inverter, since XOR-ing anything with 1 flips it — handy when you’re out of spare NOT gates.

Key Features

• 4 independent 2-input XOR gates
• TTL-compatible logic levels
• Standard 14-pin DIP package

Typical Applications

• Binary adder sum-bit generation
• Parity checking and simple comparators
• Signal inverting controlled by a select line

Datasheet Specifications

• Supply Voltage: 4.75V – 5.25V
• Logic Family: TTL
• Package: 14-pin DIP

For more background, see XOR gate logic: reference. Browse our full range of ICs and microcontrollers.

SN7486 Quad 2-Input XOR Gate

دائرة SN7486 فيها 4 بوابات XOR (أو حصري) مستقلة بمدخلين. الخرج بيطلع واحد بس لو المدخلين مختلفين — واحد عالي وواحد واطي.

7486 – إزاي شغالة

عكس بوابات AND/OR، بوابة XOR بتطلع واحد بالتحديد لما المداخل تختلف، وده بيخليها اللبنة الطبيعية لدوائر الجمع الثنائي (بت المجموع) والمقارنات البسيطة اللي بتحدد “البتين دول مش متطابقين”.

حيلة مفيدة: لو ثبّت مدخل واحد في بوابة XOR على واحد، البوابة بتشتغل كعاكس بسيط، لأن أي قيمة XOR مع واحد بتتقلب — مفيدة لو خلصت بوابات NOT احتياطية.

المواصفات الأساسية

• 4 بوابات XOR مستقلة بمدخلين
• مستويات منطقية متوافقة مع TTL
• تغليف DIP قياسي بـ14 رجل

الاستخدامات

• توليد بت المجموع في الجامع الثنائي
• فحص التماثل (Parity) ومقارنات بسيطة
• عكس إشارة يتحكم فيه خط اختيار

المواصفات الفنية

• جهد التغذية: 4.75 – 5.25 فولت
• عائلة المنطق: TTL
• التغليف: DIP بـ14 رجل

لمزيد من التفاصيل التقنية راجع بوابة XOR على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
