TOP246 Series AC/DC Converters

TOP246 TOPSwitch-GX Integrated Off-Line Switcher

The TOP246 (Power Integrations, TOPSwitch-GX family) is a fully integrated AC/DC switching converter chip — it combines a high-voltage power MOSFET with PWM control and fault protection on a single CMOS die, rated for roughly 90W at 85–265VAC universal input.

TOP246 – How It Works

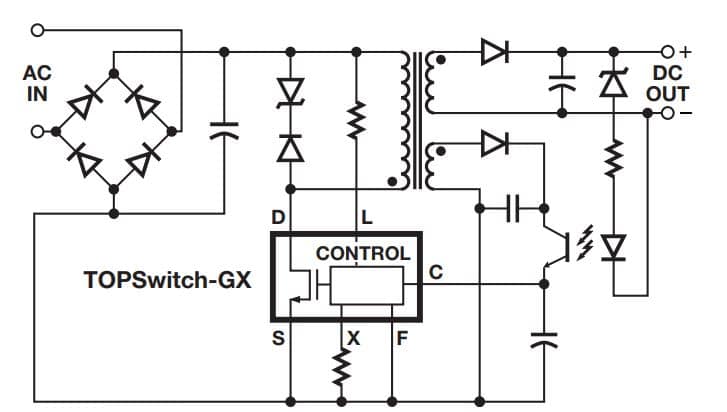

Mains AC is rectified externally to raw DC, then the chip’s internal MOSFET switches at high frequency through a transformer; the built-in PWM controller adjusts switching to regulate the output voltage, while integrated protection features (overload, over-temperature, over-voltage) shut it down safely under fault conditions.

Because it packs the switching MOSFET, controller, and protection circuitry all in one part, repairing a TOPSwitch-based SMPS is usually as simple as replacing this single chip rather than several discrete components.

Key Features

• Integrated high-voltage MOSFET + PWM controller
• ~90W output at universal 85-265VAC input
• Built-in overload, over-temperature, and over-voltage protection

Typical Applications

• Switch-mode power supply (SMPS) design
• Charger and adapter power supplies
• TV, monitor, and appliance power supplies

Datasheet Specifications

• Input: 85-265VAC (universal)
• Output Power: ~90W (125W at 230VAC)
• Package: TO-220-style (varies by suffix)

For more background, see switch-mode power supply design: reference. Browse our full range of ICs and microcontrollers.

TOP246 TOPSwitch-GX Integrated Off-Line Switcher

دائرة TOP246 (من Power Integrations، عائلة TOPSwitch-GX) شريحة تحويل AC/DC متكاملة بالكامل — بتجمع ترانزستور MOSFET قدرة عالي الجهد مع تحكم PWM وحماية أعطال في شريحة CMOS واحدة، بتصنيف حوالي 90 وات عند دخل عالمي 85-265 فولت متردد.

TOP246 – إزاي شغالة

الكهرباء المترددة بتتقوم خارجيًا لتيار مستمر خام، وبعدين الـMOSFET الداخلي في الشريحة بيسوّتش بتردد عالي عن طريق ترانسفورمر؛ متحكم PWM المدمج بيظبط السويتشينج عشان ينظم جهد الخرج، بينما ميزات الحماية المدمجة (حمل زيادة، حرارة زيادة، جهد زيادة) بتقفلها بأمان وقت حصول عطل.

بما إنها بتجمع الـMOSFET السويتشينج والمتحكم ودوائر الحماية كلهم في قطعة واحدة، صيانة مزود طاقة مبني على TOPSwitch غالبًا بتكون بس استبدال الشريحة دي بدل كذا مكون منفصل.

المواصفات الأساسية

• MOSFET عالي الجهد ومتحكم PWM مدمجين
• خرج ~90 وات عند دخل عالمي 85-265 فولت متردد
• حماية حمل زيادة وحرارة زيادة وجهد زيادة مدمجة

الاستخدامات

• تصميم مزودات طاقة سويتشينج (SMPS)
• مزودات طاقة شواحن وأدابتورات
• مزودات طاقة تليفزيونات وشاشات وأجهزة

المواصفات الفنية

• الدخل: 85-265 فولت متردد (عالمي)
• قدرة الخرج: ~90 وات (125 وات عند 230 فولت)
• التغليف: TO-220 (بيختلف حسب اللاحقة)
