7485 4-bit Magnitude Comparator

7485 4-bit Magnitude Comparator

The SN7485 4-bit magnitude comparator compares two 4-bit binary numbers and provides three separate outputs indicating greater-than, less-than, or equal. Cascading inputs let you chain multiple chips together to compare wider numbers.

7485 – How It Works

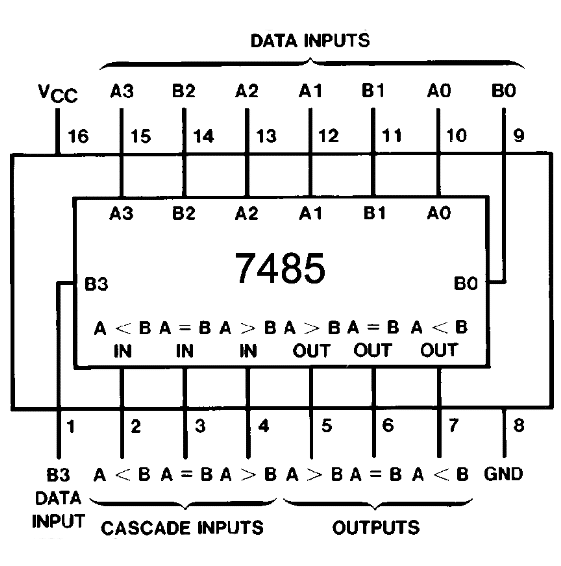

The chip compares corresponding bits of both numbers from most-significant to least-significant, and uses its cascading inputs (A>B in, A<B in, A=B in) as the starting reference when chaining another chip ahead of it to compare wider numbers.

Key Features

• Compares two 4-bit binary words
• 3 separate outputs: A>B, A<B, A=B
• Cascading inputs for wider comparisons
• TTL-compatible logic levels

Typical Applications

• Digital comparison and sorting circuits
• Control systems comparing two values
• Educational ALU-style logic designs

Datasheet Specifications

• Supply Voltage: 4.75V – 5.25V
• Logic Family: TTL
• Package: 16-pin DIP
• Propagation Delay: ~23ns typical

For more background, see digital comparator circuits: reference. Browse our full range of ICs and microcontrollers.

7485 4-bit Magnitude Comparator

دائرة SN7485 مقارنة رقمية 4 بت بتقارن رقمين ثنائيين وتطلع 3 مخارج منفصلة يحددوا مين أكبر أو أصغر أو متساويين، وفيها مداخل تتالي (Cascade) تقدر توصل بيها عدة شرائح على بعض عشان تقارن أرقام أطول من 4 بت.

7485 – إزاي شغالة

الشريحة بتقارن الأربع بتات المقابلة لبعض في الرقمين من أعلى بت لأقل بت، وبتستخدم مداخل التتالي (A>B in, A<B in, A=B in) كنقطة بداية لو حابب توصل شريحة تانية قبلها للمقارنة على أرقام أكبر من 4 بت.

المواصفات الأساسية

• بتقارن رقمين ثنائيين 4 بت
• 3 مخارج منفصلة: أكبر من، أصغر من، يساوي
• مداخل تتالي لمقارنة أرقام أطول
• مستويات منطقية متوافقة مع TTL

الاستخدامات

• دوائر المقارنة والفرز الرقمي
• أنظمة تحكم بتقارن قيمتين
• تصميمات تعليمية شبيهة بوحدة ALU

المواصفات الفنية

• جهد التغذية: 4.75 – 5.25 فولت
• عائلة المنطق: TTL
• التغليف: DIP بـ16 رجل
• زمن الاستجابة: ~23 نانوثانية تقريبًا

لمزيد من التفاصيل التقنية راجع المقارنات الرقمية على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
