4001 Quad 2-Input NOR Gate

CD4001 Quad 2-Input NOR Gate

The CD4001 is a CMOS 4000-series IC with four independent 2-input NOR gates. Each output is high only when both inputs are low.

4001 – How It Works

NOR is another universal gate like NAND — any logic function can be built from NOR gates alone, and this chip’s wide 3V–15V supply range makes it a common choice in battery-powered or mixed-voltage CMOS designs.

Two cross-coupled NOR gates from this single chip form a basic SR latch — a classic beginner circuit for understanding how digital memory elements work.

Key Features

• 4 independent 2-input NOR gates
• CMOS logic (wide supply range)
• Low static power consumption

Typical Applications

• General-purpose CMOS logic design
• Building oscillators and latches from NOR gates
• Educational digital logic designs

Datasheet Specifications

• Supply Voltage: 3V – 15V
• Logic Family: CMOS 4000-series

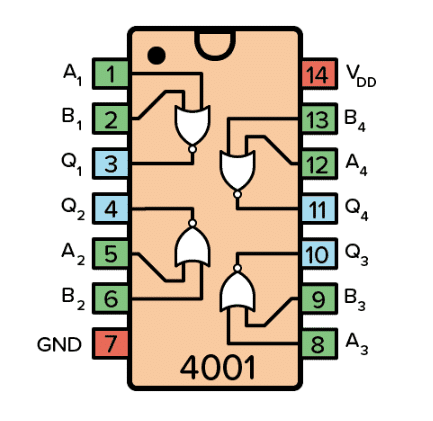

• Package: 14-pin DIP

For more background, see NOR gate universality: reference. Browse our full range of ICs and microcontrollers.

CD4001 Quad 2-Input NOR Gate

دائرة CD4001 من عائلة CMOS 4000، فيها 4 بوابات NOR مستقلة بمدخلين. الخرج بيطلع واحد بس لو المدخلين الاتنين واطيين.

4001 – إزاي شغالة

بوابة NOR شاملة وظيفيًا زي NAND — أي دالة منطقية ممكن تتبني بس من بوابات NOR، ومدى الجهد الواسع 3-15 فولت بيخلي الشريحة دي اختيار شائع في التصميمات اللي بتشتغل ببطارية أو جهود مختلطة.

بوابتين NOR متقاطعين من نفس الشريحة بيكوّنوا لاتش SR أساسي — دائرة كلاسيكية للمبتدئين لفهم إزاي عناصر الذاكرة الرقمية بتشتغل.

المواصفات الأساسية

• 4 بوابات NOR مستقلة بمدخلين
• منطق CMOS (مدى جهد واسع)
• استهلاك طاقة ساكن منخفض

الاستخدامات

• تصميم منطق CMOS عام
• بناء مذبذبات ولاتشات من بوابات NOR
• تصميمات تعليمية للمنطق الرقمي

المواصفات الفنية

• جهد التغذية: 3 – 15 فولت
• عائلة المنطق: CMOS 4000
• التغليف: DIP بـ14 رجل
