4015 Dual 4-Bit Shift Register (SIPO)

CD4015 Dual 4-Bit Shift Register (SIPO)

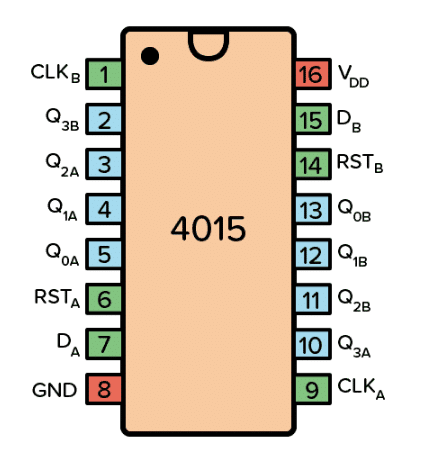

The CD4015 is a CMOS 4000-series IC with two independent 4-bit serial-in, parallel-out (SIPO) shift registers, each with its own clock and reset.

4015 – How It Works

Data shifts in one bit at a time on the serial input with each clock pulse, and after 4 pulses all 4 parallel outputs reflect the last 4 bits received — useful for converting a slow serial data stream into a parallel word a microcontroller can read at once.

Wiring the two 4-bit registers in series (output of one into the serial input of the other) turns them into a single 8-bit shift register when a design needs more stages than one section alone provides.

Key Features

• 2 independent 4-bit SIPO shift registers
• Individual clock and reset per register
• CMOS logic (wide supply range)

Typical Applications

• Serial-to-parallel data conversion
• Expanding a microcontroller’s effective input pins
• Simple LED chaser/pattern circuits

Datasheet Specifications

• Supply Voltage: 3V – 15V
• Logic Family: CMOS 4000-series
• Package: 16-pin DIP

For more background, see shift register operation: reference. Browse our full range of ICs and microcontrollers.

CD4015 Dual 4-Bit Shift Register (SIPO)

دائرة CD4015 من عائلة CMOS 4000، فيها ريجستري إزاحة 4 بت مستقلين من نوع تسلسلي دخل/متوازي خرج (SIPO)، كل واحد بكلوك وريست خاص بيه.

4015 – إزاي شغالة

البيانات بتدخل بت بت من المدخل التسلسلي مع كل نبضة كلوك، وبعد 4 نبضات كل الأربع مخارج المتوازية بتعكس آخر 4 بت اتستقبلوا — مفيدة لتحويل تدفق بيانات تسلسلي بطيء لكلمة متوازية يقدر متحكم دقيق يقراها مرة واحدة.

توصيل الريجستيرين 4 بت على التوالي (خرج واحد لمدخل التسلسلي بتاع التاني) بيحولهم لريجستر إزاحة واحد 8 بت لما التصميم يحتاج مراحل أكتر من قسم واحد لوحده.

المواصفات الأساسية

• ريجستري إزاحة SIPO مستقلين 4 بت
• كلوك وريست منفصلين لكل ريجستر
• منطق CMOS (مدى جهد واسع)

الاستخدامات

• تحويل بيانات تسلسلية لمتوازية
• توسيع عدد مداخل المتحكم الدقيق الفعلية
• دوائر تتابع أضواء LED بسيطة

المواصفات الفنية

• جهد التغذية: 3 – 15 فولت
• عائلة المنطق: CMOS 4000
• التغليف: DIP بـ16 رجل

لمزيد من التفاصيل التقنية راجع ريجستر الإزاحة على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
