74374 D type Flip Flop Chip

74374 D-Type Flip-Flop

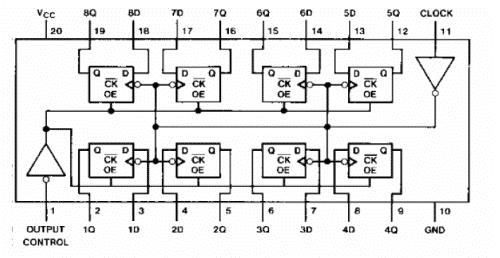

The 74374 is an 8-bit D-type flip-flop, positive-edge triggered — data is captured only at the moment the clock transitions from low to high. 3-state outputs. Used for data storage and synchronization in digital circuits.

74374 – How It Works

Unlike a transparent latch, this chip captures the input value only at the instant the clock transitions from low to high (the rising edge); any input change after that is ignored until the next pulse — giving precise synchronization between different stages of a circuit.

Key Features

• 8-bit D-type flip-flop
• Positive-edge triggered
• 3-state outputs
• Single Output Enable (OE) pin

Typical Applications

• Storing and synchronizing data on a clock edge
• Pipeline registers in digital designs
• Stage isolation in cascaded circuits

Datasheet Specifications

• Supply Voltage: 4.5V – 5.5V
• Logic Family: TTL
• Package: 20-pin DIP/SOIC

For more background, see D-type flip-flop operation: reference. Browse our full range of ICs and microcontrollers.

Unlike a latch, this flip-flop gives better noise immunity since it ignores any input change outside the exact clock-edge moment.

74374 D-Type Flip-Flop

دائرة 74374 فليب فلوب نوع D بـ8 بت شغالة على الحافة الموجبة، يعني البيانات بتتخزن بس لحظة ما نبضة الكلوك تطلع من صفر لواحد، بمخارج ثلاثية الحالة، بتستخدم لتخزين ومزامنة البيانات.

74374 – إزاي شغالة

على عكس اللاتش الشفاف، الشريحة دي بتلتقط قيمة الدخل بس في اللحظة اللي الكلوك بيتحول فيها من صفر لواحد، وأي تغيير في الدخل بعد كده بيتجاهل لحد النبضة الجاية. ده بيدي تزامن دقيق بين مراحل الدائرة المختلفة.

المواصفات الأساسية

• فليب فلوب نوع D بـ8 بت
• شغال على الحافة الموجبة
• مخارج ثلاثية الحالة
• طرف تفعيل خرج واحد

الاستخدامات

• تخزين ومزامنة بيانات مع نبضة كلوك محددة
• ريجسترات Pipeline في التصميمات الرقمية
• عزل مرحلة عن التانية في دوائر متسلسلة

المواصفات الفنية

• جهد التغذية: 4.5 – 5.5 فولت
• عائلة المنطق: TTL
• التغليف: DIP/SOIC بـ20 رجل

لمزيد من التفاصيل التقنية راجع الفليب فلوب على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.

على عكس اللاتش، الفليب فلوب ده بيديك ثبات أعلى ضد أي تشويش أو تذبذب في إشارة الدخل لأنه بيتجاهل أي تغيير خارج لحظة الحافة.
