AD7578KN 12-Bit Analog-to-Digital Converter

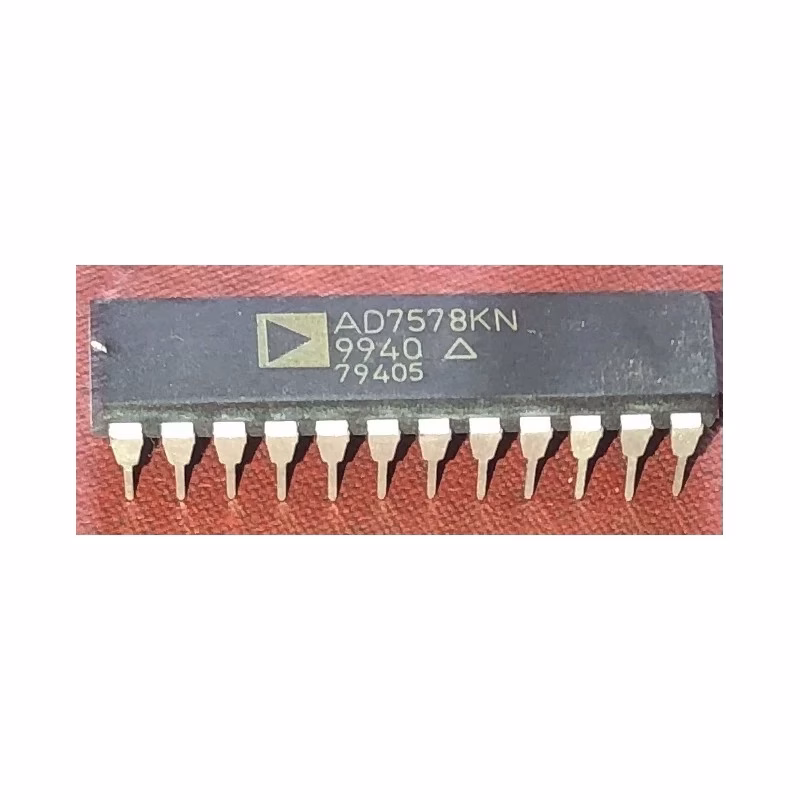

The AD7578KN (Analog Devices) is a medium-speed, monolithic 12-bit CMOS successive-approximation ADC with a 100µs conversion time, designed for straightforward microprocessor interfacing.

AD7578 – How It Works

An auto-zero cycle runs at the start of every conversion to keep offset errors very low (under 100µV typical), and the 12-bit result is delivered over an 8-bit bus in two reads (8 LSBs, then 4 MSBs) using standard CS/RD/WR control signals a microprocessor already understands.

Its 12-bit resolution gives noticeably finer measurement steps than the common 8-bit ADC0809 also in this catalog, at the cost of needing an extra read cycle to retrieve the full result.

Key Features

• 12-bit successive-approximation ADC
• 100µs conversion time
• Auto-zero cycle for low offset error

Typical Applications

• Precision data acquisition systems
• Instrumentation and measurement circuits
• Microprocessor-based analog signal digitizing

Datasheet Specifications

• Resolution: 12-bit
• Conversion Time: 100µs
• Interface: 8-bit bus with CS/RD/WR

For more background, see successive-approximation ADC design: reference. Browse our full range of ICs and microcontrollers.

AD7578KN 12-Bit Analog-to-Digital Converter

دائرة AD7578KN (أنالوج ديفايسز) محول أنالوج لرقمي (ADC) 12 بت بتقنية CMOS ونوع التقريب المتتالي متوسط السرعة، بزمن تحويل 100 ميكروثانية، مصممة لتوصيل مباشر مع معالج دقيق.

AD7578 – إزاي شغالة

دورة Auto-Zero بتشتغل في بداية كل تحويل عشان تخلي أخطاء الإزاحة منخفضة جدًا (أقل من 100 ميكروفولت تقريبًا)، وناتج الـ12 بت بيتوصل عبر باص 8 بت في قراءتين (8 بت أقل أهمية، وبعدين 4 بت أعلى أهمية) باستخدام إشارات تحكم CS/RD/WR قياسية المعالج فاهمها بالفعل.

دقتها 12 بت بتدي خطوات قياس أدق بشكل ملحوظ من ADC0809 الشائعة 8 بت الموجودة كمان في الكتالوج، مقابل الحاجة لدورة قراءة إضافية للحصول على النتيجة الكاملة.

المواصفات الأساسية

• ADC تقريب متتالي 12 بت
• زمن تحويل 100 ميكروثانية
• دورة Auto-Zero لخطأ إزاحة منخفض

الاستخدامات

• أنظمة جمع بيانات دقيقة
• دوائر قياس وأدوات
• رقمنة إشارة أنالوج مبنية على معالج دقيق

المواصفات الفنية

• الدقة: 12 بت
• زمن التحويل: 100 ميكروثانية
• الواجهة: باص 8 بت بـCS/RD/WR
