74145

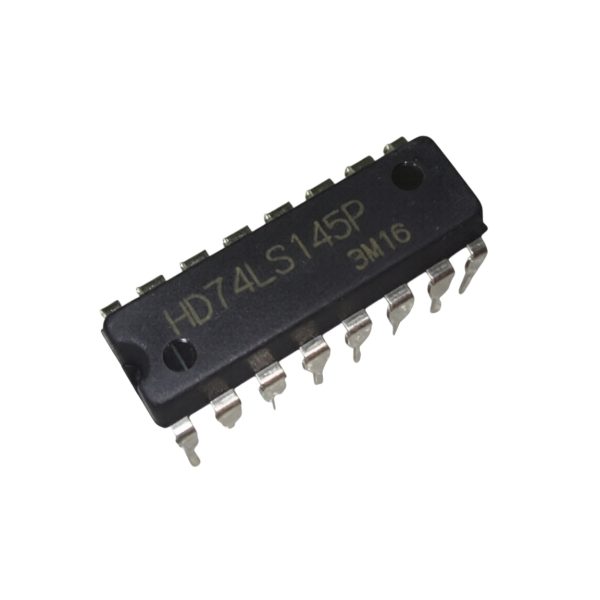

74145 BCD-to-Decimal Decoder/Driver (Open-Collector)

The 74145 is a BCD-to-decimal decoder/driver IC with open-collector outputs, converting a 4-bit BCD input into an active-low signal on one of ten decimal output lines.

74145 – How It Works

Its open-collector outputs can sink significant current (typically up to 80mA), letting it directly drive relays, indicator lamps, or other higher-current loads corresponding to each decimal digit 0-9, rather than just driving standard logic-level loads like a typical decoder chip.

Its unusually high-current open-collector outputs make it a good choice specifically when a decoded output must drive something heavier than standard logic, such as directly energizing a relay coil for each digit.

Key Features

• BCD-to-decimal (1-of-10) decoding
• High-current open-collector outputs (up to 80mA)
• Can directly drive relays/lamps

Typical Applications

• Decimal digit selection and relay driving
• Indicator lamp/LED driving circuits
• Nixie tube and decimal display control

Datasheet Specifications

• Decoding: BCD to 1-of-10 decimal
• Output Current: up to 80mA (sink)
• Package: 16-pin DIP

For more background, see BCD decimal decoding circuits: reference. Browse our full range of ICs and microcontrollers.

74145 BCD-to-Decimal Decoder/Driver (Open-Collector)

دائرة 74145 فك تشفير/درايفر BCD-إلى-عشري بخرج كولكتور مفتوح، بتحول دخل BCD 4 بت لإشارة نشطة-منخفضة على واحد من 10 خطوط خرج عشري.

74145 – إزاي شغالة

خروجها كولكتور مفتوح تقدر تسحب تيار كبير (عادة لغاية 80 ملي أمبير)، وده بيخليها تشغل مباشرة ريلاي أو لمبات مؤشر أو أحمال أعلى تيار تانية مقابلة لكل رقم عشري 0-9، بدل بس تشغيل أحمال بمستوى منطق قياسي زي شريحة فك تشفير نموذجية.

خروجها كولكتور مفتوح عالي التيار بشكل غير عادي بيخليها اختيار كويس بالتحديد لما خرج مفكوك التشفير لازم يشغل حاجة أتقل من منطق قياسي، زي تنشيط ملف ريلاي مباشرة لكل رقم.

المواصفات الأساسية

• فك تشفير BCD-إلى-عشري (1-من-10)
• خرج كولكتور مفتوح عالي التيار (لغاية 80 ملي أمبير)
• تقدر تشغل ريلاي/لمبات مباشرة

الاستخدامات

• اختيار رقم عشري وتشغيل ريلاي
• دوائر تشغيل لمبة مؤشر/LED
• تحكم أنبوب نيكسي وعرض عشري

المواصفات الفنية

• فك التشفير: BCD إلى 1-من-10 عشري
• تيار الخرج: لغاية 80 ملي أمبير (سحب)
• التغليف: DIP بـ16 رجل
