4515B

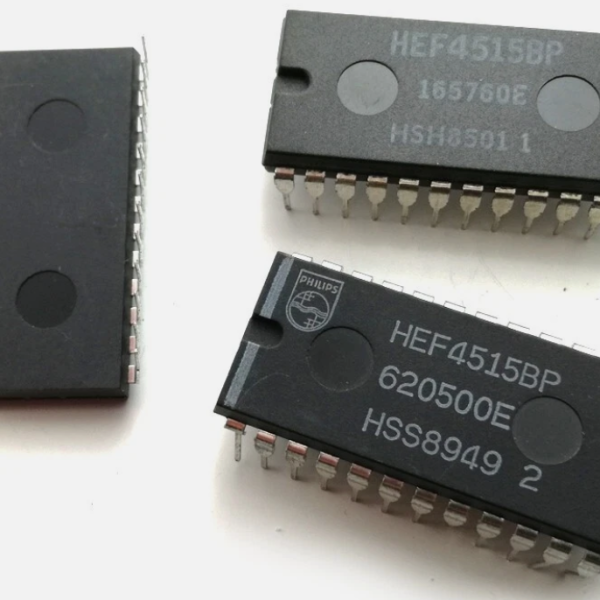

4515B 4-to-16 Line Decoder/Demultiplexer with Latch (CMOS)

The 4515B is a 4-to-16 line decoder/demultiplexer IC with an input address latch, in the CMOS 4000-series family, decoding a 4-bit binary address into one of 16 output lines.

4515B – How It Works

Like the 74154 also in this catalog but built in CMOS with a built-in address latch (similar in concept to the 74137 also in this catalog), it captures and holds the 4-bit address on command, letting it hold a stable decoded output even if the address inputs subsequently change, useful in multiplexed-bus low-power designs.

It combines the wide-decoding capability of the 74154 with the address-latching feature of the 74137 (both also in this catalog), while offering the low-power CMOS advantages typical of the 4000-series family.

Key Features

• 4-to-16 line decoding with input address latch
• CMOS 4000-series logic
• Suited for multiplexed-bus low-power systems

Typical Applications

• Low-power memory address decoding
• Multiplexed-address-bus microprocessor systems
• Battery-powered device selection logic

Datasheet Specifications

• Decoding: 4-to-16 line
• Feature: Built-in address latch
• Logic Family: CMOS 4000-series

For more background, see decoder and demultiplexer circuits: reference. Browse our full range of ICs and microcontrollers.

4515B 4-to-16 Line Decoder/Demultiplexer with Latch (CMOS)

دائرة 4515B فك تشفير/موزع 4-إلى-16 خط بقفل عنوان دخل، في عائلة CMOS سلسلة 4000، بتفك تشفير عنوان ثنائي 4 بت لواحد من 16 خط خرج.

4515B – إزاي شغالة

زي 74154 الموجودة كمان في الكتالوج لكن مبنية بـCMOS بقفل عنوان مدمج (شبيه في المفهوم بـ74137 الموجودة كمان في الكتالوج)، بتلتقط وتحافظ على عنوان 4 بت بأمر، وده بيخليها تحافظ على خرج مفكوك التشفير ثابت حتى لو مداخل العنوان اتغيرت بعدين، مفيدة في تصميمات باص متعدد الإرسال منخفضة القدرة.

بتجمع قدرة فك التشفير الواسعة لـ74154 مع ميزة قفل العنوان لـ74137 (الاتنين موجودين كمان في الكتالوج)، مع توفير مزايا CMOS منخفضة القدرة النموذجية لعائلة سلسلة 4000.

المواصفات الأساسية

• فك تشفير 4-إلى-16 خط بقفل عنوان دخل
• منطق CMOS سلسلة 4000
• مناسبة لأنظمة باص متعدد الإرسال منخفضة القدرة

الاستخدامات

• فك تشفير عنوان ذاكرة منخفض القدرة
• أنظمة معالج دقيق باص عنوان متعدد الإرسال
• منطق اختيار جهاز شغال ببطارية

المواصفات الفنية

• فك التشفير: 4-إلى-16 خط
• الميزة: قفل عنوان مدمج
• عائلة المنطق: CMOS سلسلة 4000

لمزيد من التفاصيل التقنية راجع دائرة فك التشفير والموزع على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
