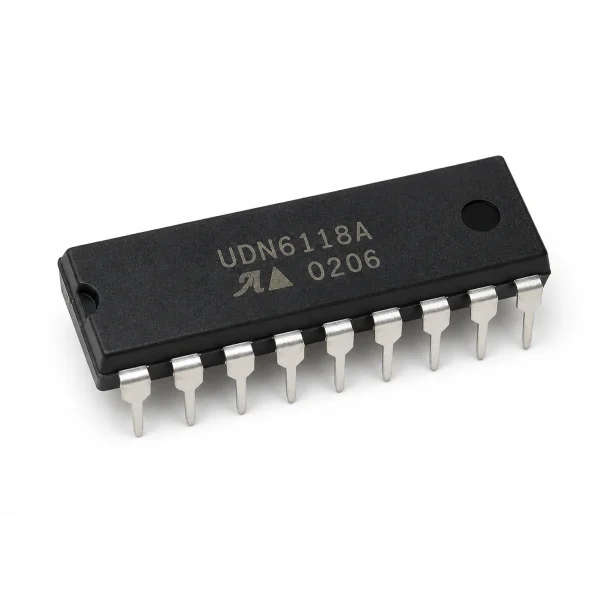

UDN6118

UDN6118 8-Channel Relay/Peripheral Driver Array

The UDN6118 is an 8-channel relay/peripheral driver array IC, similar in role to the Darlington driver families also in this catalog, designed to switch relays and other inductive loads from logic-level signals.

UDN6118 – How It Works

Like the ULN2803 also in this catalog, each of its eight channels accepts a logic-level input and switches a higher-current output suited to driving relay coils, with built-in protection for the inductive kickback voltage generated when a relay coil is switched off.

It fills a similar role to the ULN2803 also in this catalog — always confirm the exact voltage/current rating a specific relay bank driving application needs before substituting between similar 8-channel driver parts.

Key Features

• 8-channel relay/inductive load driver array
• Built-in inductive kickback protection
• High-current output from logic-level input

Typical Applications

• Relay bank driving from microcontroller logic
• Industrial control panel relay switching
• 8-channel inductive load driving applications

Datasheet Specifications

• Channels: 8 relay/peripheral drivers
• Built-in Protection: Inductive kickback clamping
• Package: DIP

For more background, see the Darlington transistor pair: reference. Browse our full range of ICs and microcontrollers.

UDN6118 8-Channel Relay/Peripheral Driver Array

دائرة UDN6118 مصفوفة درايفر ريلاي/طرفي بـ8 قنوات، شبيهة في الدور بعائلات درايفر دارلنجتون الموجودة كمان في الكتالوج، مصممة تبدل ريلاي وأحمال حثية تانية من إشارات مستوى منطق.

UDN6118 – إزاي شغالة

زي ULN2803 الموجودة كمان في الكتالوج، كل واحدة من قنواتها الثمانية بتاخد دخل مستوى منطق وبتبدل خرج أعلى تيار مناسب لتشغيل ملفات ريلاي، ومعاها حماية مدمجة لجهد الارتداد الحثي المولد لما ملف ريلاي يتقفل.

بتملأ دور شبيه بـULN2803 الموجودة كمان في الكتالوج — تأكد دايمًا من تصنيف الجهد/التيار بالظبط اللي تطبيق تشغيل بنك ريلاي معين محتاجه قبل الاستبدال بين قطع درايفر 8 قنوات متشابهة.

المواصفات الأساسية

• مصفوفة درايفر ريلاي/حمل حثي بـ8 قنوات
• حماية ارتداد حثي مدمجة
• خرج عالي التيار من دخل مستوى منطق

الاستخدامات

• تشغيل بنك ريلاي من منطق متحكم دقيق
• تبديل ريلاي لوحة تحكم صناعي
• تطبيقات تشغيل حمل حثي بـ8 قنوات

المواصفات الفنية

• القنوات: 8 درايفر ريلاي/طرفي
• الحماية المدمجة: كبح ارتداد حثي
• التغليف: DIP

لمزيد من التفاصيل التقنية راجع زوج ترانزستور دارلنجتون على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
