L4940

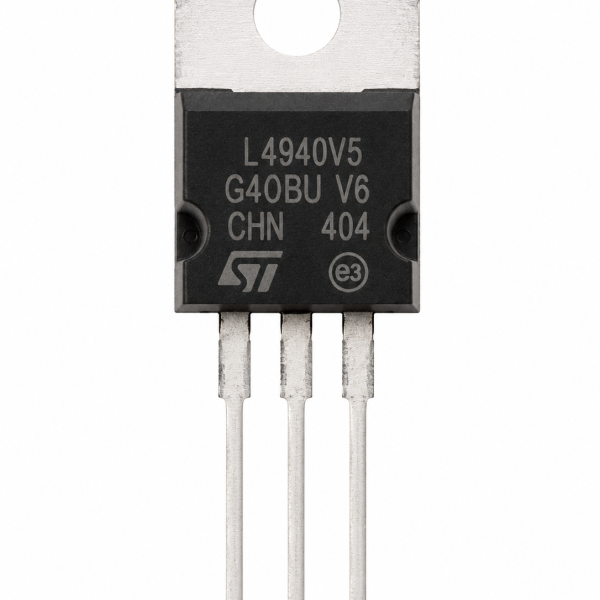

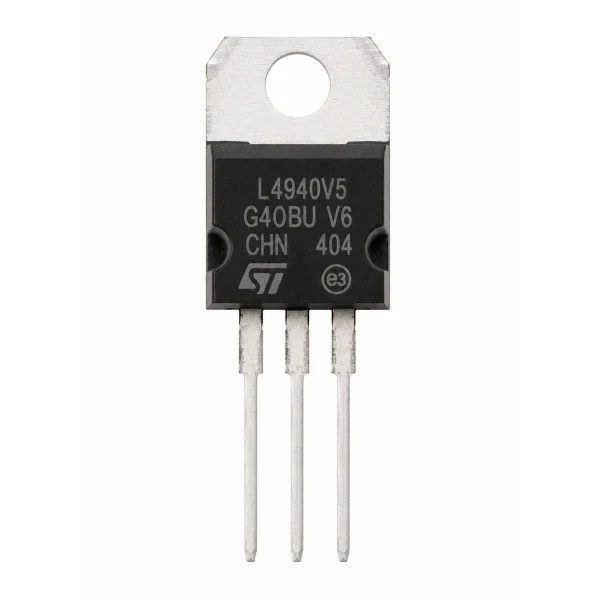

L4940 1.5A Very Low Drop Voltage Regulator (STMicroelectronics)

The L4940 (STMicroelectronics) is a very low dropout 1.5A linear voltage regulator IC, available in fixed 5V, 8.5V, 10V, and 12V output versions, built for battery-powered and automotive applications.

L4940 – How It Works

Its very low dropout voltage (only 450mV typical at 1A) means the input voltage only needs to be slightly higher than the regulated output — significantly less headroom needed than a standard 78xx regulator — reducing wasted power and heat, which extends battery life in portable and automotive equipment.

Compared to the classic 78xx series regulators also in this catalog, its “very low drop” design specifically minimizes wasted power in battery-powered equipment where every bit of input headroom matters for runtime.

Key Features

• Very low dropout voltage (450mV typ. at 1A)
• Fixed output options: 5V, 8.5V, 10V, 12V
• Built-in thermal shutdown and short-circuit protection

Typical Applications

• Battery-powered device voltage regulation
• Automotive electronics power supplies
• Low-heat-loss linear regulation applications

Datasheet Specifications

• Output Current: 1.5A
• Dropout Voltage: 450mV typ. at 1A
• Package: TO-220, D²PAK

For more background, see low-dropout (LDO) voltage regulator design: reference. Browse our full range of ICs and microcontrollers.

L4940 1.5A Very Low Drop Voltage Regulator (STMicroelectronics)

دائرة L4940 (ST Microelectronics) منظم جهد خطي 1.5 أمبير بدروب أوت منخفض جدًا، متاحة بنسخ خرج ثابت 5 و8.5 و10 و12 فولت، مبنية لتطبيقات شغالة ببطارية وسيارات.

L4940 – إزاي شغالة

جهد الدروب أوت المنخفض جدًا بتاعها (450 ملي فولت بس نموذجي عند 1 أمبير) معناه إن جهد الدخل محتاج يكون بس أعلى شوية من الخرج المنظم — هامش أقل بكتير محتاج من منظم 78xx قياسي — وده بيقلل القدرة المهدرة والحرارة، وده بيطول عمر البطارية في أجهزة محمولة وسيارات.

مقارنة بمنظمات سلسلة 78xx الكلاسيكية الموجودة كمان في الكتالوج، تصميمها “دروب منخفض جدًا” بيقلل بالتحديد القدرة المهدرة في أجهزة شغالة ببطارية حيث كل جزء من هامش الدخل مهم لمدة التشغيل.

المواصفات الأساسية

• جهد دروب أوت منخفض جدًا (450 ملي فولت نموذجي عند 1 أمبير)
• خيارات خرج ثابت: 5، 8.5، 10، 12 فولت
• إيقاف حراري وحماية قصر دائرة مدمجة

الاستخدامات

• تنظيم جهد جهاز شغال ببطارية
• مزودات طاقة إلكترونيات سيارات
• تطبيقات تنظيم خطي منخفض فقد الحرارة

المواصفات الفنية

• تيار الخرج: 1.5 أمبير
• جهد الدروب أوت: 450 ملي فولت نموذجي عند 1 أمبير
• التغليف: TO-220، D²PAK

لمزيد من التفاصيل التقنية راجع تصميم منظم جهد بدروب أوت منخفض (LDO) على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
