KA22421

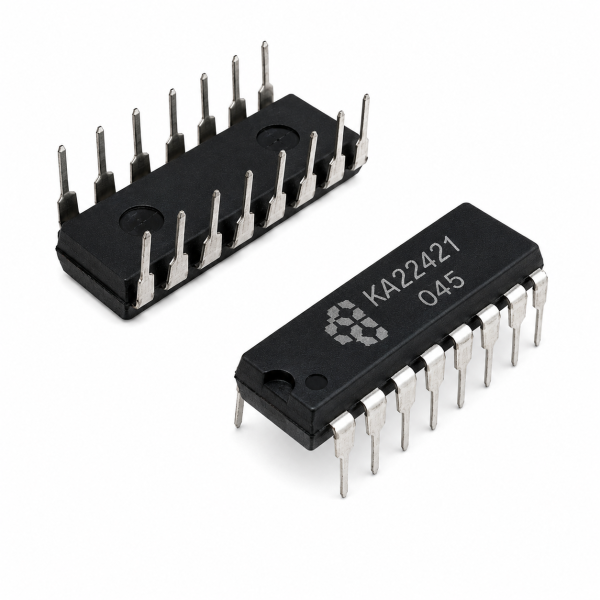

KA22421 Single-Chip AM Radio Receiver (Samsung)

The KA22421 (Samsung) is a single-chip AM radio receiver IC in a DIP-16 package, integrating the IF amplifier, AM detector, and converter/power amplifier stages for a complete AM receiver.

KA22421 – How It Works

It combines the intermediate-frequency amplification, AM signal detection/demodulation, frequency conversion, and output amplification stages needed for a complete AM broadcast receiver in one chip, similar in concept to the CXA1019 (though for AM specifically) also in this catalog, simplifying vintage portable radio designs.

It fills the AM-band equivalent role to what the CXA1019 provides for FM/AM combined reception also in this catalog — useful to compare when diagnosing which radio band section of a portable radio has failed.

Key Features

• Complete AM radio receiver on one chip
• IF amplifier, AM detector, converter, power amp
• Vintage portable radio design simplification

Typical Applications

• Portable AM radio receiver circuits
• Vintage AM radio repair
• Compact AM broadcast receiver designs

Datasheet Specifications

• Function: Complete AM radio receiver
• Package: DIP-16
• Manufacturer: Samsung

For more background, see AM (amplitude modulation) broadcasting: reference. Browse our full range of ICs and microcontrollers.

KA22421 Single-Chip AM Radio Receiver (Samsung)

دائرة KA22421 (سامسونج) شريحة مستقبل راديو AM بشريحة واحدة في تغليفة DIP-16، بتدمج مضخم IF وكاشف AM ومراحل محول/مضخم قدرة لمستقبل AM كامل.

KA22421 – إزاي شغالة

بتجمع مراحل تضخيم تردد وسيط وكشف/فك تشفير إشارة AM وتحويل تردد وتضخيم خرج المحتاجة لمستقبل بث AM كامل في شريحة واحدة، شبيهة في المفهوم بـCXA1019 (لكن لـAM بالتحديد) الموجودة كمان في الكتالوج، وده بيبسط تصميمات راديو محمول قديمة.

بتملأ الدور المكافئ لنطاق AM لما CXA1019 بتوفره لاستقبال FM/AM مجمع الموجودة كمان في الكتالوج — مفيدة للمقارنة لما بتشخص أنهي قسم نطاق راديو في راديو محمول اتعطل.

المواصفات الأساسية

• مستقبل راديو AM كامل في شريحة واحدة
• مضخم IF، كاشف AM، محول، مضخم قدرة
• تبسيط تصميم راديو محمول قديم

الاستخدامات

• دوائر مستقبل راديو AM محمول
• صيانة راديو AM قديم
• تصميمات مستقبل بث AM مدمجة

المواصفات الفنية

• الوظيفة: مستقبل راديو AM كامل
• التغليف: DIP-16
• الشركة المصنعة: سامسونج

لمزيد من التفاصيل التقنية راجع بث AM (تضمين السعة) على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
