WiFi ESP8266-ESP01 Serial TTL Module

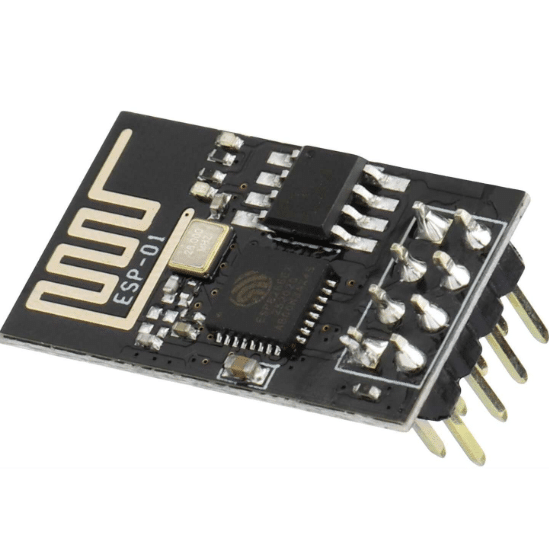

ESP8266 ESP-01 WiFi Module

The ESP8266 ESP-01 WiFi module is the smallest, cheapest way to add WiFi to a project that already has its own microcontroller — it’s a serial-to-WiFi bridge, not a standalone development board, and is normally driven with AT commands over UART or reflashed to run custom firmware.

ESP8266 ESP-01 – Core Specs

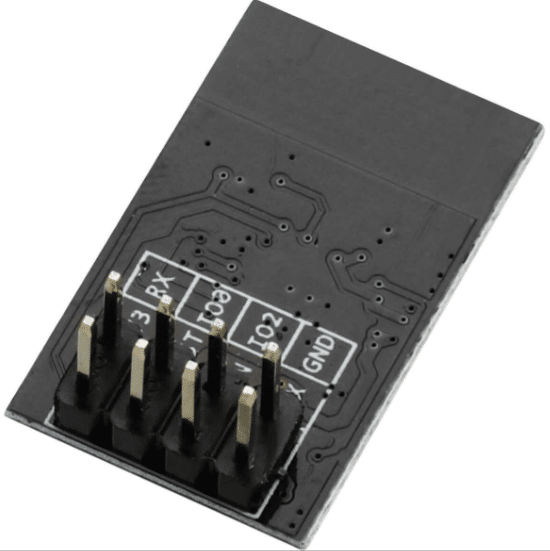

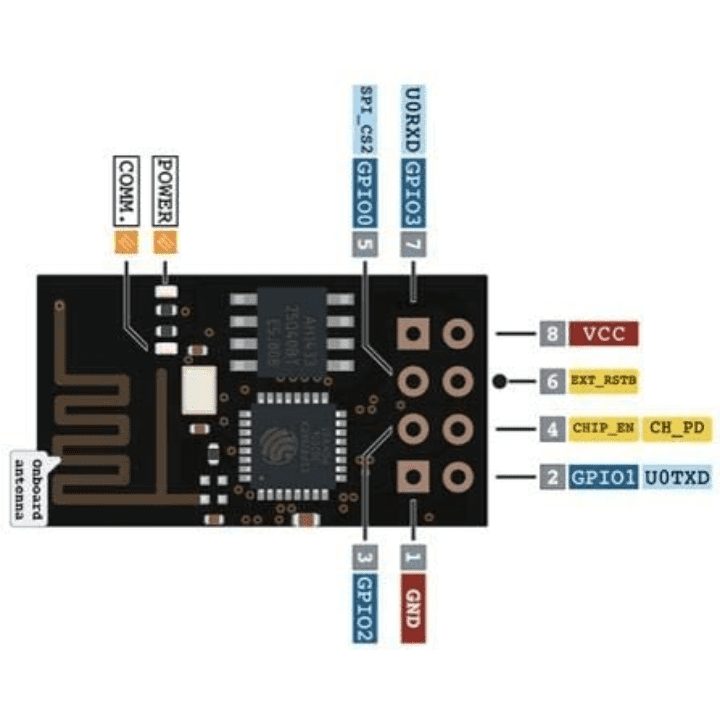

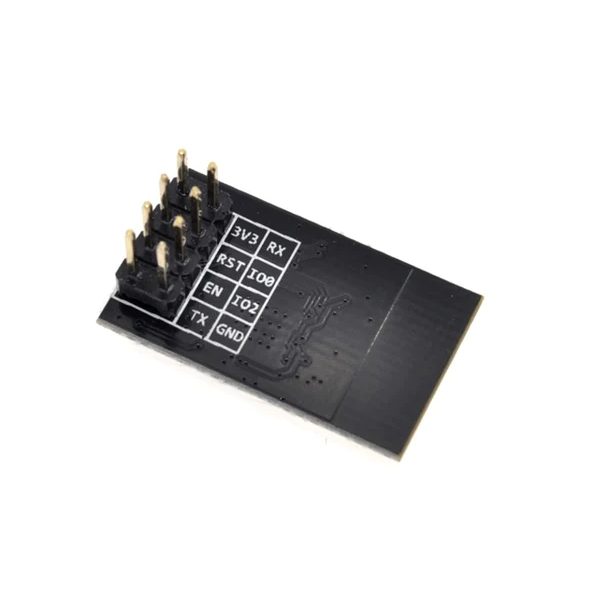

It runs on 3.3V (I/O tolerant up to 3.6V, not 5V-safe) with 1MB of flash on the “S” variant, a built-in TCP/IP stack, and WPA/WPA2 WiFi security over 802.11 b/g/n. Only 2 GPIO pins are broken out on its 8-pin header, which is deliberately minimal since most designs use it purely for its UART link at up to 115200 baud rather than for extra I/O. Rated output power is 19.5dBm with under 10μA leakage current in deep sleep, and it supports AP, station, or combined AP+STA modes.

Key Features

• 3.3V logic (NOT 5V tolerant — needs a level shifter from a 5V Arduino)
• 1MB flash (ESP-01S), full TCP/IP stack
• UART TTL at up to 115200 baud
• 2 usable GPIO pins

Typical Applications

• Adding WiFi to an existing Arduino/AVR project via UART
• AT-command based WiFi bridges
• Reflashed as a standalone WiFi microcontroller for very small projects

Specifications

• WiFi security: WPA, WPA2
• Output power: 19.5dBm
• Board size: approx. 24.8 x 14.3mm

Specifications are sourced from ProtoSupplies’ ESP-01 module reference. Because it runs strictly at 3.3V, connecting it directly to a 5V Arduino’s TX/RX pins without a level shifter or voltage divider will damage the module, so budget for a simple resistor divider or logic-level converter alongside it.

Its tiny size and low cost make it a common choice for adding a WiFi status page or remote trigger to an existing 5V project, provided the level-shifting step is not skipped during wiring.

Looking for more boards? Browse our full range of development boards.

موديول ESP8266 ESP-01 للواي فاي

موديول ESP8266 ESP-01 للواي فاي هو أرخص وأصغر طريقة تضيف بيها واي فاي لمشروع عنده معالج خاص بيه بالفعل — هو جسر تسلسلي-لواي فاي، مش بورد تطوير مستقل، وعادة بيتشغل بأوامر AT عبر UART أو بيتعمله فلاش بفيرموير مخصص.

ESP8266 ESP-01 – المواصفات الأساسية

بيشتغل على 3.3 فولت (يتحمل دخل حتى 3.6 فولت، مش آمن على 5 فولت) مع 1 ميجابايت فلاش في نسخة “S”، ومكدس TCP/IP مدمج، وأمان واي فاي WPA/WPA2 عبر 802.11 b/g/n. بنين GPIO بس متاحين على الهيدر بتاعه اللي فيه 8 بنات، وده متعمد لأن أغلب التصاميم بتستخدمه بس عشان منفذ UART بتاعه بسرعة توصل لـ115200 بود مش عشان مداخل ومخارج إضافية. قدرة الخرج المقننة 19.5 ديسيبل ملي مع تسريب تيار أقل من 10 ميكرو أمبير في وضع السكون العميق، وبيدعم أوضاع AP أو station أو الاتنين مع بعض.

المواصفات الأساسية

• منطق 3.3 فولت (مش آمن على 5 فولت — محتاج محول جهد من أردوينو 5 فولت)
• 1 ميجابايت فلاش (ESP-01S)، مكدس TCP/IP كامل
• UART TTL بسرعة حتى 115200 بود
• بنين GPIO قابلين للاستخدام

الاستخدامات

• إضافة واي فاي لمشروع أردوينو/AVR موجود عبر UART
• جسور واي فاي بأوامر AT
• إعادة فلاشة كمعالج واي فاي مستقل للمشاريع الصغيرة جدًا

المواصفات الفنية

• أمان الواي فاي: WPA، WPA2
• قدرة الخرج: 19.5 ديسيبل ملي
• حجم البورد: تقريبًا 24.8×14.3 مم

المواصفات مأخوذة من مرجع ProtoSupplies لموديول ESP-01. وبما إنه بيشتغل على 3.3 فولت فقط، توصيله مباشرة ببنات TX/RX أردوينو 5 فولت من غير محول جهد أو مقسم جهد هيتلف الموديول.
