ESP32 Development Board (38pins)

ESP32 Development Board (38 Pins)

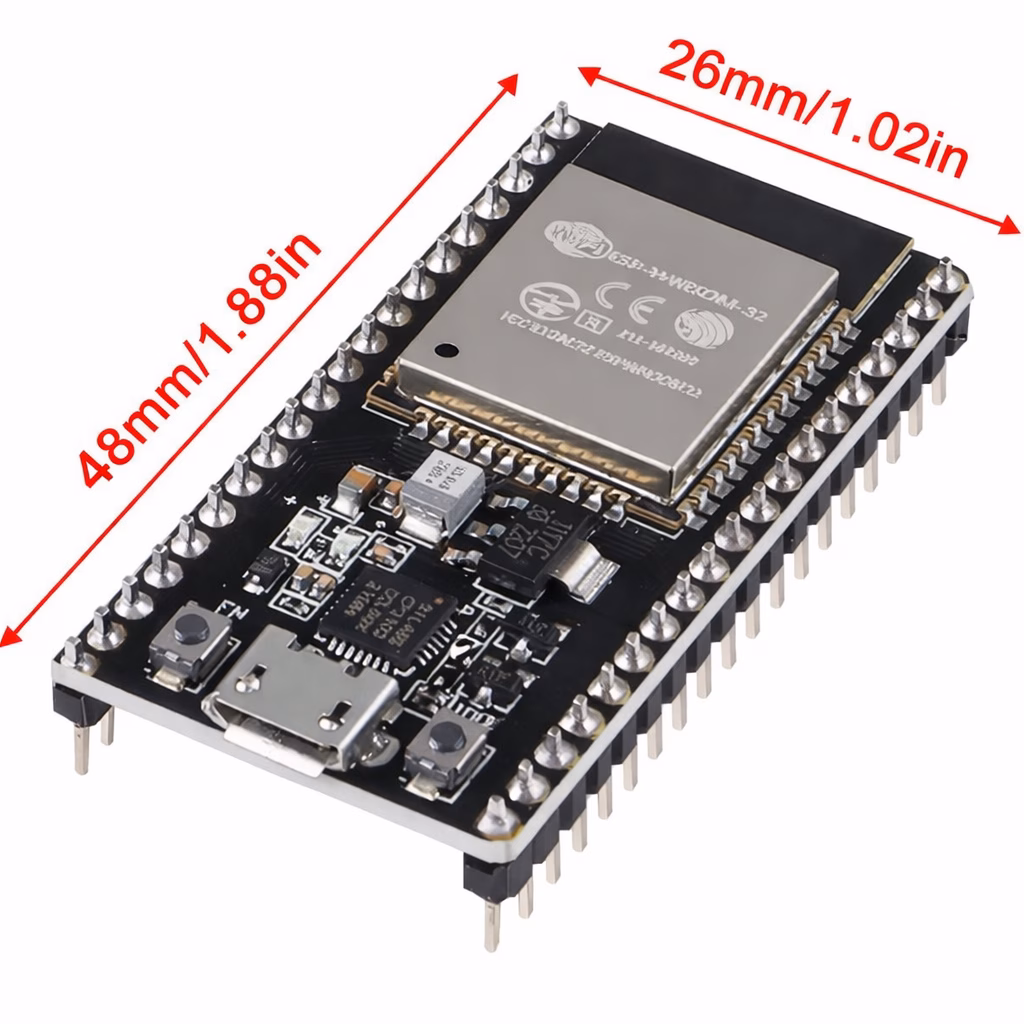

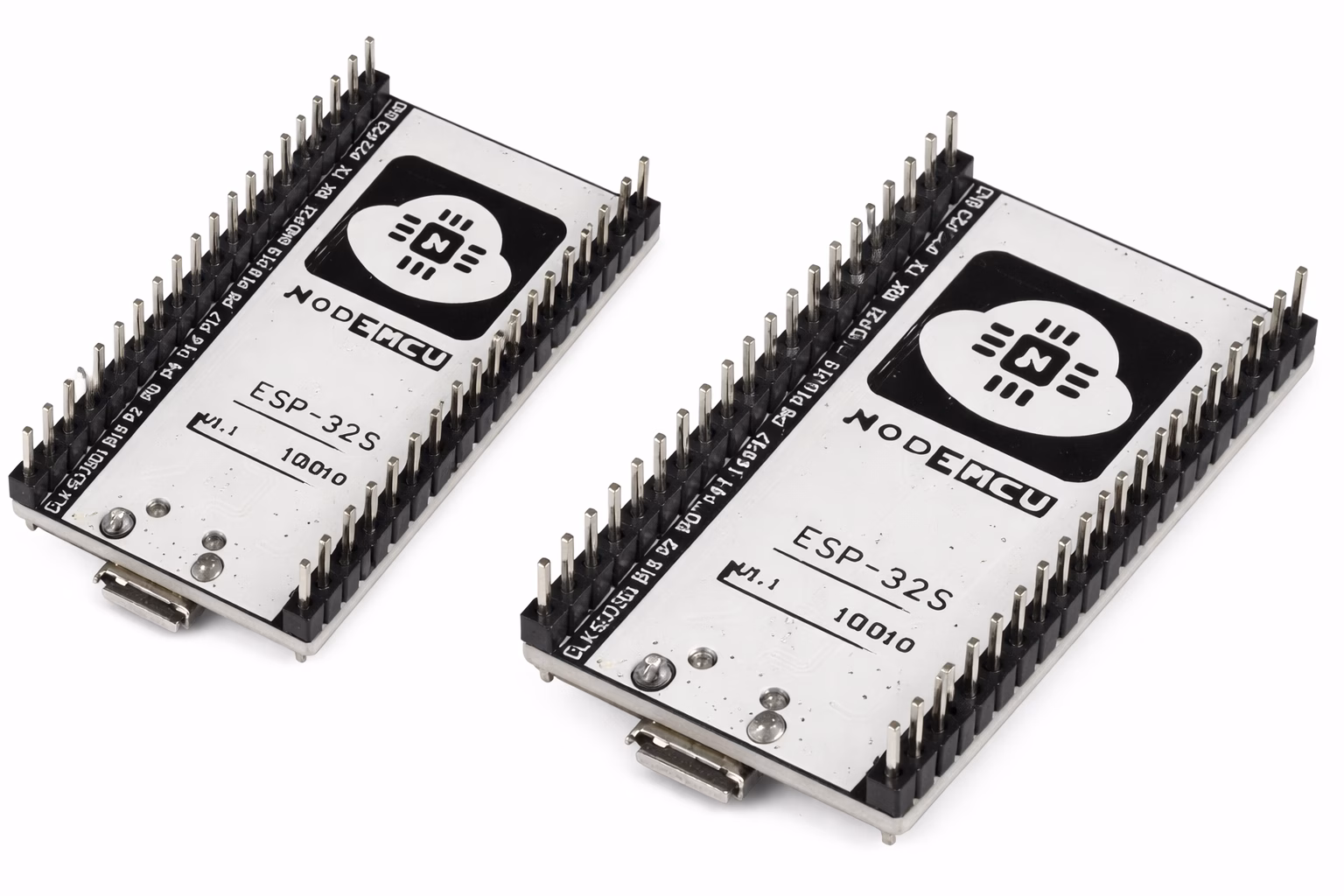

The ESP32 Development Board 38 pins is the wider variant of the standard ESP32 DevKit, breaking out 38 header pins instead of 30 — 32 of which are GPIO — on the same dual-core, WiFi-and-Bluetooth ESP32-WROOM-32 module used across the ESP32 family.

ESP32 38-Pin – Core Specs

Of the 8 extra pins over the 30-pin version, 6 (GPIO 6-11) are wired internally to the module’s own flash memory and should not be touched in a design, so the practical extra I/O gain is smaller than the pin count suggests. On the analog side there are 16 ADC-capable pins for sensors and battery monitoring, 10 capacitive-touch inputs and 2 true DAC outputs, alongside the same 240MHz dual-core processor, 4MB flash and integrated 802.11 b/g/n WiFi plus Bluetooth 4.2 found on every ESP32 DevKit. GPIO34-39 are input-only, and several pins carry special boot-time functions worth checking in the pinout before wiring a new design.

Key Features

• 38 header pins, 32 GPIO (6 reserved for internal flash)
• 16 ADC-capable pins, 10 touch inputs, 2 DAC outputs
• Dual-core Xtensa LX6 @ up to 240MHz
• WiFi 802.11 b/g/n + Bluetooth 4.2

Typical Applications

• Projects needing more simultaneous GPIO than the 30-pin board
• Multi-sensor IoT dashboards
• Breadboard prototyping with wider pin spacing

Specifications

• Power pins: 5V and 3.3V (CP2102-regulated)
• Flash: 4MB, SRAM: 520KB
• Input-only pins: GPIO34-39

Pin-mapping details are sourced from Cirkit Designer’s ESP32 38-pin reference. Before wiring GPIO6-11 or the boot-strapping pins into a design, check the pinout diagram to avoid conflicts with the module’s internal flash, and treat GPIO34-39 as inputs only since they cannot drive an output at all.

For a project that already fills every usable pin on a 30-pin ESP32, this wider board is usually the simplest upgrade path before reaching for a second microcontroller entirely.

Looking for more boards? Browse our full range of development boards.

ESP32 Development Board (38 بن)

بورد ESP32 Development Board بـ38 بن هو النسخة الأوسع من الـDevKit العادي، وبيوفر 38 بن هيدر بدل 30 — 32 منهم GPIO — على نفس موديول ESP32-WROOM-32 ثنائي النواة بواي فاي وبلوتوث المستخدم في عائلة ESP32 كلها.

ESP32 38 بن – المواصفات الأساسية

من الـ8 بنات الزيادة عن نسخة الـ30 بن، 6 منهم (GPIO 6-11) متوصلين داخليًا بذاكرة الفلاش بتاعة الموديول نفسه ومفروض متلمسهمش في أي تصميم، فالزيادة الفعلية في المداخل أقل من عدد البنات الظاهر. من ناحية الأنالوج فيه 16 بن قابل لـADC للحساسات ومراقبة البطارية، و10 مداخل لمس سعوي، و2 مخرج DAC حقيقي، بالإضافة لنفس معالج 240 ميجاهرتز ثنائي النواة و4 ميجابايت فلاش وواي فاي 802.11 b/g/n مع بلوتوث 4.2 الموجودين في أي DevKit من عائلة ESP32. البنات من GPIO34 لـ39 دخل بس، وفيه بنات كتير ليها وظائف خاصة وقت الإقلاع يستاهل تتأكد منها في مخطط البنات قبل توصيل أي تصميم جديد.

المواصفات الأساسية

• 38 بن هيدر، 32 GPIO (6 محجوزين للفلاش الداخلي)
• 16 بن ADC، 10 مداخل لمس، 2 مخرج DAC
• معالج ثنائي النواة Xtensa LX6 حتى 240 ميجاهرتز
• واي فاي 802.11 b/g/n + بلوتوث 4.2

الاستخدامات

• مشاريع محتاجة GPIO أكتر من بورد الـ30 بن
• لوحات تحكم IoT بحساسات متعددة
• تجريب على البريدبورد بمسافات بنات أوسع

المواصفات الفنية

• بنات التغذية: 5 و3.3 فولت (منظمة عبر CP2102)
• الفلاش: 4 ميجابايت، SRAM: 520 كيلوبايت
• بنات دخل فقط: GPIO34-39

تفاصيل توزيع البنات مأخوذة من مرجع Cirkit Designer لـESP32 38 بن. قبل ما توصل GPIO6-11 أو بنات الإقلاع في أي تصميم، راجع مخطط البنات عشان تتجنب أي تعارض مع فلاش الموديول الداخلي.
