ESP32-CAM OV2640

ESP32-CAM OV2640

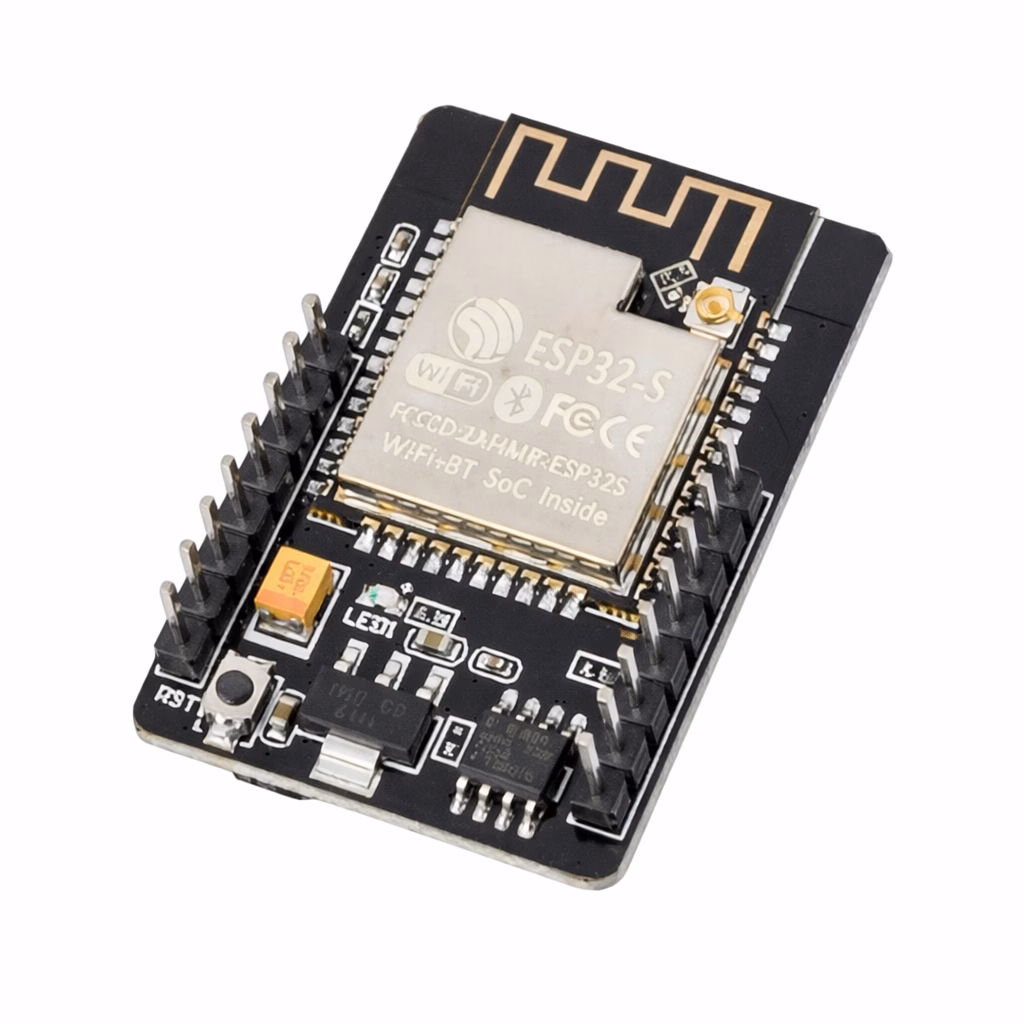

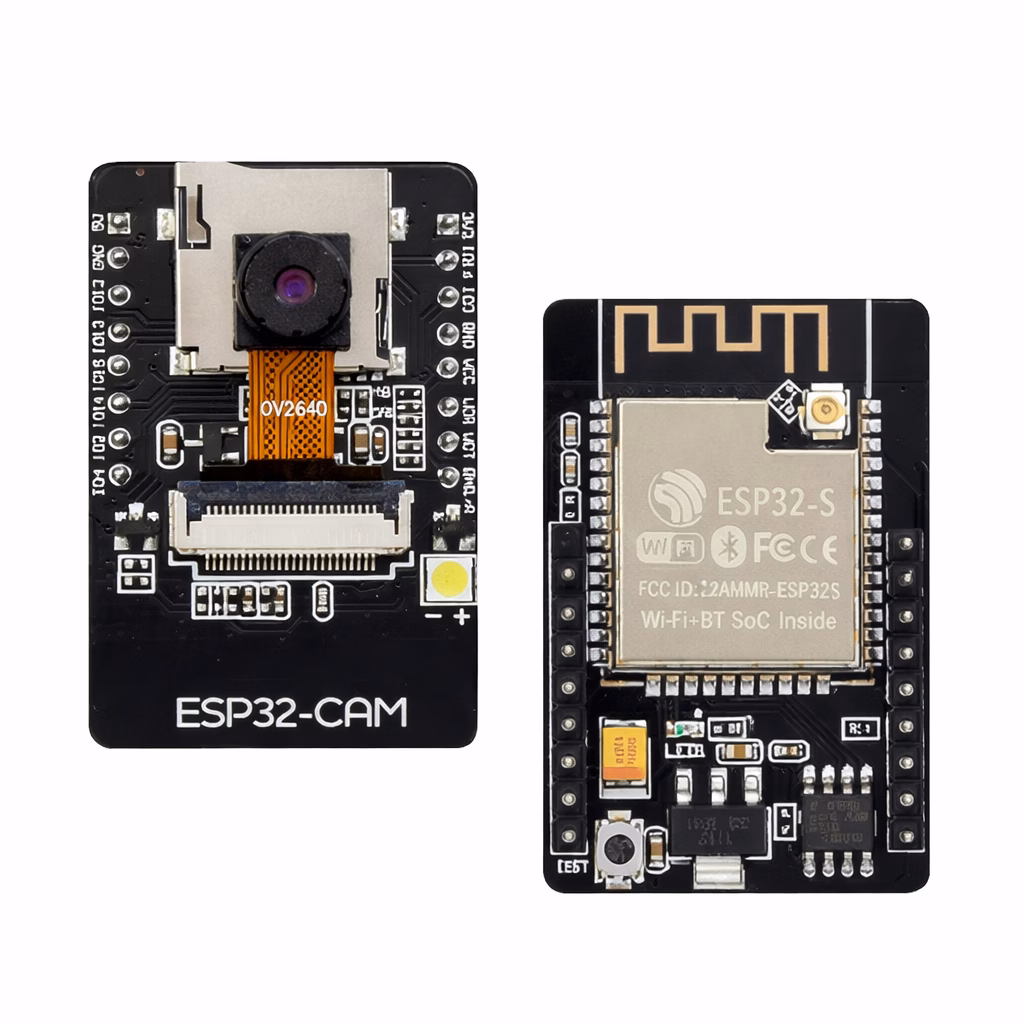

The ESP32-CAM OV2640 combines a full ESP32 microcontroller with a 1/4-inch OV2640 camera sensor on a board barely bigger than a coin, making it one of the cheapest ways to add WiFi-streamed video to a project without a separate microcontroller and camera module.

ESP32-CAM OV2640 – Core Specs

The ESP32 side runs its usual 240MHz dual-core processor with 520KB SRAM, 2MB flash and 2MB of extra PSRAM specifically to buffer camera frames, plus the same integrated WiFi and Bluetooth as any ESP32. The OV2640 sensor captures up to 1600×1200 (UXGA) still images and outputs JPEG, RGB565 or YUV422, with video streaming rates around 15fps at full resolution or up to 60fps at CIF. A microSD slot accepting 4-32GB FAT32 cards lets it record locally as well as stream, and the board draws roughly 80mA on standby, rising to 160-270mA while actively streaming or with the flash LED on.

Key Features

• OV2640 sensor, up to 1600×1200 (UXGA)
• Dual-core ESP32 @ 240MHz, 2MB PSRAM for frame buffering
• WiFi + Bluetooth, microSD slot (4-32GB, FAT32)
• Board size: 27 x 40.5 x 4.5mm

Typical Applications

• WiFi security and monitoring cameras
• Doorbell and access-control camera projects
• Time-lapse and remote-monitoring builds with SD backup

Specifications

• Power: 5-12V via voltage regulator
• Standby current: ~80mA, streaming: 100-270mA
• Output formats: JPEG, RGB565, YUV422

Specifications are sourced from Last Minute Engineers’ ESP32-CAM reference guide. Because the board has no built-in USB port, programming it needs a separate FTDI-style USB-to-serial adapter wired to its UART pins, and a jumper on GPIO0 must be set correctly to enter flashing mode before each upload.

Combined with the WiFi radio already onboard, this makes the ESP32-CAM a popular basis for budget doorbell and monitoring cameras that stream directly to a phone app or a local web page with no cloud subscription required.

Looking for more boards? Browse our full range of development boards.

ESP32-CAM OV2640

بورد ESP32-CAM OV2640 بيجمع معالج ESP32 كامل مع حساس كاميرا OV2640 مقاس 1/4 بوصة على بورد أصغر بالكاد من العملة المعدنية، وده بيخليه من أرخص الطرق لإضافة بث فيديو عبر واي فاي لمشروعك من غير معالج وموديول كاميرا منفصلين.

ESP32-CAM OV2640 – المواصفات الأساسية

جزء الـESP32 بيشتغل بنفس معالجه المعتاد ثنائي النواة بسرعة 240 ميجاهرتز مع 520 كيلوبايت SRAM و2 ميجابايت فلاش و2 ميجابايت PSRAM إضافية مخصصة لتخزين إطارات الكاميرا، بالإضافة لنفس واي فاي وبلوتوث المدمجين في أي ESP32. حساس OV2640 بيلتقط صور تصل لدقة 1600×1200 (UXGA) وبيطلع صيغ JPEG أو RGB565 أو YUV422، بمعدل بث فيديو حوالي 15 إطار/ثانية بالدقة الكاملة أو حتى 60 إطار/ثانية بدقة CIF. منفذ كارت SD بيقبل كروت من 4 لـ32 جيجا بصيغة FAT32 يخليه يسجل محليًا مع البث، والبورد بيسحب حوالي 80 مللي أمبير في الاستعداد، وبيرتفع لـ160-270 مللي أمبير وقت البث الفعلي أو مع تشغيل فلاش LED.

المواصفات الأساسية

• حساس OV2640، دقة تصل لـ1600×1200 (UXGA)
• ESP32 ثنائي النواة 240 ميجاهرتز، 2 ميجابايت PSRAM لتخزين الإطارات
• واي فاي + بلوتوث، منفذ SD (4-32 جيجا، FAT32)
• حجم البورد: 27×40.5×4.5 مم

الاستخدامات

• كاميرات أمان ومراقبة عبر واي فاي
• مشاريع أجراس أبواب وتحكم دخول بكاميرا
• مشاريع تصوير فاصل زمني ومراقبة عن بعد مع نسخ احتياطي على SD

المواصفات الفنية

• التغذية: 5-12 فولت عبر منظم جهد
• تيار الاستعداد: ~80 مللي أمبير، البث: 100-270 مللي أمبير
• صيغ الخرج: JPEG، RGB565، YUV422

المواصفات مأخوذة من دليل Last Minute Engineers المرجعي لـESP32-CAM. وبما إن البورد مفيهوش منفذ USB مدمج، برمجته محتاجة محول USB-لتسلسلي خارجي من نوع FTDI متوصل ببنات UART بتاعته.
