NodeMcu V3 CH340 ESP8266

NodeMcu V3 CH340 ESP8266

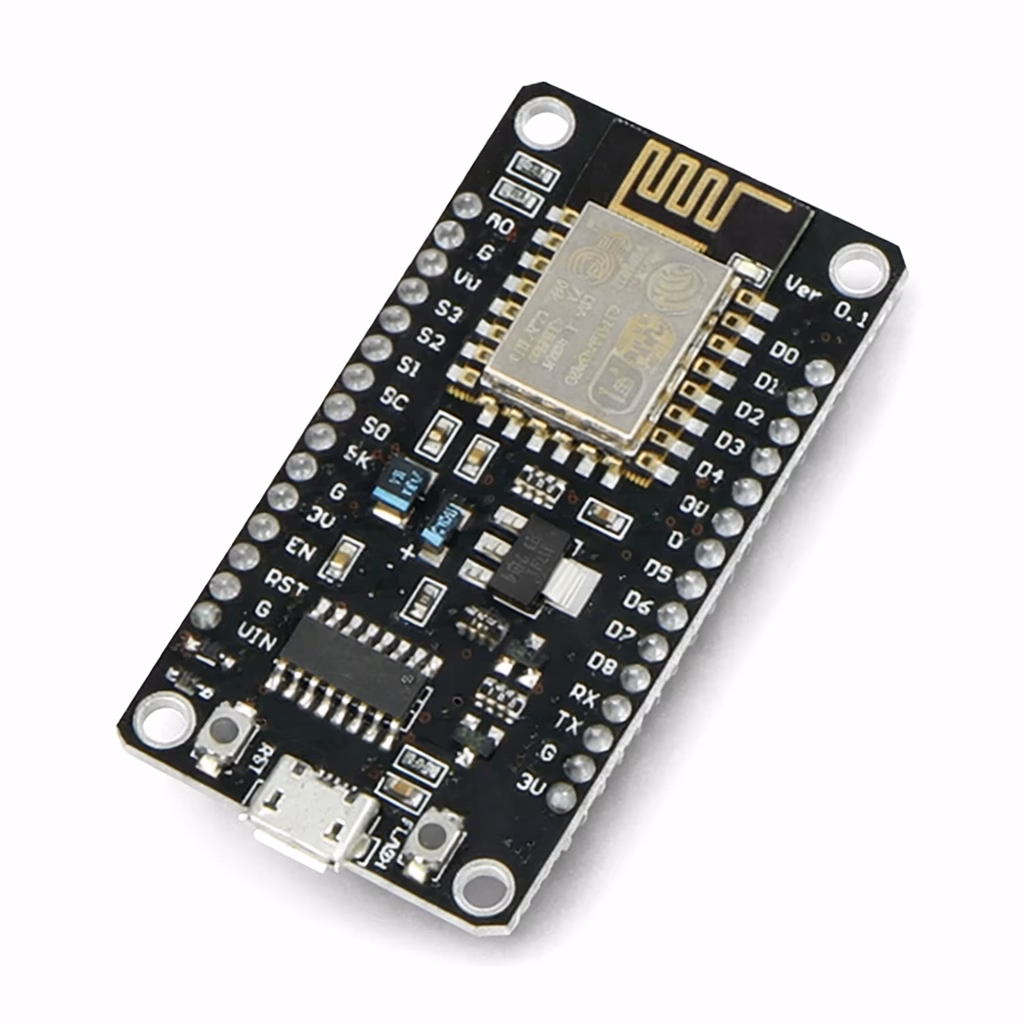

The NodeMcu V3 CH340 ESP8266 is built around the ESP-12E module and uses a CH340G chip for its USB-to-serial link, which is the detail worth knowing before buying since it needs the CH340 driver installed on Windows before the board is recognized.

NodeMcu V3 CH340 – Core Specs

The ESP-12E module inside carries a Tensilica L106 32-bit processor running 80-160MHz with 128KB RAM and 4MB flash, plus integrated 802.11 b/g/n WiFi that can run as station, access point, or both at once. It exposes 10 digital GPIO pins and one analog input (10-bit ADC, 3.3V max) over UART, SPI and I2C, and can be powered from 4.5-9V via VIN or directly through its Micro USB port, drawing about 70mA in normal operation.

Key Features

• ESP-12E module, Tensilica L106 @ 80-160MHz
• 128KB RAM, 4MB flash
• WiFi 802.11 b/g/n (station/AP/AP+station)
• CH340G USB-to-serial (Windows driver required)

Typical Applications

• Budget-friendly WiFi IoT projects
• Home automation nodes
• Sensor data logging to a local network or the cloud

Specifications

• Power: 4.5-9V (VIN) or 5V via Micro USB
• Current draw: ~70mA continuous, 200mA max
• Dimensions: 58 x 31.2 x 13mm, weight 10g
• Digital GPIO: 10, analog input: 1 (10-bit)

Specifications are sourced from Make-It Canada’s NodeMCU ESP8266 reference. If the board doesn’t appear in the Arduino IDE’s port list after plugging in, installing the CH340G driver almost always fixes it, and the same driver covers most other CH340-based boards from other sellers too, not just this particular NodeMCU listing.

The onboard voltage regulator and breadboard-friendly pin spacing mean this variant needs nothing extra beyond a USB cable to start uploading sketches, which keeps the total cost and setup time of a first WiFi project low for someone new to the ESP8266 family.

Looking for more boards? Browse our full range of development boards.

NodeMcu V3 CH340 ESP8266

بورد NodeMcu V3 CH340 ESP8266 مبني على موديول ESP-12E وبيستخدم شريحة CH340G للتواصل عبر USB، وده التفصيلة المهمة قبل الشراء لأنه محتاج تثبيت درايفر CH340 على ويندوز قبل ما البورد يتعرف عليه.

NodeMcu V3 CH340 – المواصفات الأساسية

موديول ESP-12E جوّه بيحمل معالج Tensilica L106 بـ32 بت بسرعة 80-160 ميجاهرتز مع 128 كيلوبايت رام و4 ميجابايت فلاش، بالإضافة لواي فاي 802.11 b/g/n مدمج يقدر يشتغل كـstation أو access point أو الاتنين مع بعض. بيوفر 10 بنات GPIO رقمية ومدخل أنالوج واحد (ADC بدقة 10 بت، حتى 3.3 فولت) عبر UART وSPI وI2C، وممكن تغذيته من 4.5-9 فولت عبر VIN أو مباشرة من منفذ Micro USB، وبيسحب حوالي 70 مللي أمبير في التشغيل العادي.

المواصفات الأساسية

• موديول ESP-12E، معالج Tensilica L106 بسرعة 80-160 ميجاهرتز
• 128 كيلوبايت رام، 4 ميجابايت فلاش
• واي فاي 802.11 b/g/n (station/AP/الاتنين)
• شريحة CH340G (محتاجة درايفر على ويندوز)

الاستخدامات

• مشاريع IoT بواي فاي بتكلفة معقولة
• عقد أتمتة منزلية
• تسجيل بيانات حساسات على شبكة محلية أو السحابة

المواصفات الفنية

• التغذية: 4.5-9 فولت (VIN) أو 5 فولت عبر Micro USB
• سحب التيار: ~70 مللي أمبير مستمر، 200 مللي أمبير حد أقصى
• الأبعاد: 58×31.2×13 مم، الوزن 10 جرام

المواصفات مأخوذة من مرجع Make-It Canada لـNodeMCU ESP8266. لو البورد مظهرش في قائمة منافذ Arduino IDE بعد التوصيل، تثبيت درايفر CH340G بيحل المشكلة في أغلب الحالات.
