STM32F103C8T6 32-Bit ARM Development Board (The Blue Pill)

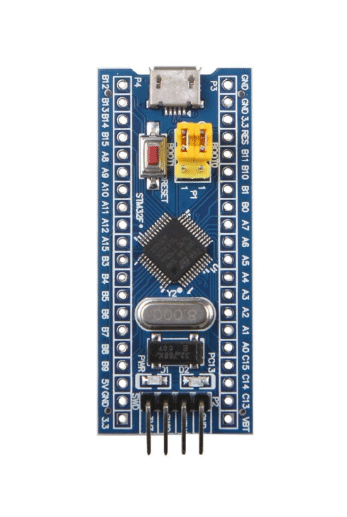

STM32F103C8T6 Blue Pill

The STM32F103C8T6 Blue Pill is the entry point most hobbyists use to move from 8-bit AVR boards like the Uno into 32-bit ARM territory, thanks to its low price and the fact that it can be programmed through the Arduino IDE, STM32CubeIDE, or Keil with roughly equal ease.

STM32 Blue Pill – Core Specs

Its Cortex-M3 core runs at 72MHz — more than four times an Uno’s 16MHz — backed by 64KB of flash and 20KB of RAM, with 37 GPIO pins and 10 analog inputs available across the LQFP48 package. It supports ADC, USB, CAN, UART, SPI and I2C, giving it CAN-bus capability an Uno simply doesn’t have, which is why it turns up often in automotive and industrial hobby projects. Programming typically goes through the Mini-B USB port for bootloader-based uploads, or via an SWD debugger (like an ST-Link) for full debugging support.

Key Features

• Cortex-M3 @ 72MHz, LQFP48 package
• 64KB flash, 20KB RAM
• 37 GPIO pins, 10 analog inputs
• ADC, USB, CAN, UART, SPI, I2C

Typical Applications

• Stepping stone from 8-bit Arduino to 32-bit ARM development
• CAN-bus and automotive hobby projects
• Higher-speed sensor sampling and signal processing

Specifications

• Operating voltage: 3.3V, recommended input 5V
• Internal oscillator: 4-16MHz
• USB: Mini-B for programming and power

Specifications are sourced from Components101’s STM32F103C8T6 Blue Pill reference. Many Blue Pill boards ship without a bootloader pre-flashed, so factor in an ST-Link programmer if you plan to use STM32CubeIDE rather than the Arduino-style USB upload method.

An integrated watchdog timer and windowed watchdog help the chip recover automatically from a hung program in a deployed device, which matters once a board is buried inside a finished enclosure with no easy reset access or physical button to press by hand.

Looking for more boards? Browse our full range of development boards.

STM32F103C8T6 Blue Pill

بورد STM32F103C8T6 Blue Pill هو نقطة البداية اللي أغلب الهواة بيستخدموها للانتقال من بوردات AVR بـ8 بت زي الـUno لعالم ARM بـ32 بت، بفضل سعره المنخفض وإنه يتبرمج عبر Arduino IDE أو STM32CubeIDE أو Keil بسهولة متقاربة.

STM32 Blue Pill – المواصفات الأساسية

معالج Cortex-M3 بتاعه بيشتغل بسرعة 72 ميجاهرتز — أكتر من 4 أضعاف الـ16 ميجاهرتز بتاعة الـUno — مدعوم بـ64 كيلوبايت فلاش و20 كيلوبايت رام، مع 37 بن GPIO و10 مداخل أنالوج متاحين على حزمة LQFP48. بيدعم ADC وUSB وCAN وUART وSPI وI2C، يعني قدرة CAN-bus مش موجودة في الـUno أصلًا، وده سبب ظهوره كتير في مشاريع السيارات والصناعة الهاوية. البرمجة عادة بتتم عبر منفذ Mini-B USB للرفع اللي بيعتمد على bootloader، أو عبر مبرمج SWD (زي ST-Link) لدعم تصحيح أخطاء كامل.

المواصفات الأساسية

• معالج Cortex-M3 بسرعة 72 ميجاهرتز، حزمة LQFP48
• 64 كيلوبايت فلاش، 20 كيلوبايت رام
• 37 بن GPIO، 10 مداخل أنالوج
• ADC، USB، CAN، UART، SPI، I2C

الاستخدامات

• خطوة انتقالية من أردوينو 8 بت لتطوير ARM بـ32 بت
• مشاريع CAN-bus وسيارات هاوية
• أخذ عينات حساسات بسرعة أعلى ومعالجة إشارات

المواصفات الفنية

• جهد التشغيل: 3.3 فولت، الدخل الموصى بيه 5 فولت
• المذبذب الداخلي: 4-16 ميجاهرتز
• USB: Mini-B للبرمجة والتغذية

المواصفات مأخوذة من مرجع Components101 لـSTM32F103C8T6 Blue Pill. كتير من بوردات Blue Pill بتوصل من غير bootloader مثبت مسبقًا، فاحسب حساب مبرمج ST-Link لو ناوي تستخدم STM32CubeIDE بدل طريقة الرفع بـUSB على طريقة أردوينو.

محتاج بوردات تانية؟ تصفح باقي بوردات التطوير عندنا.
