UC3843

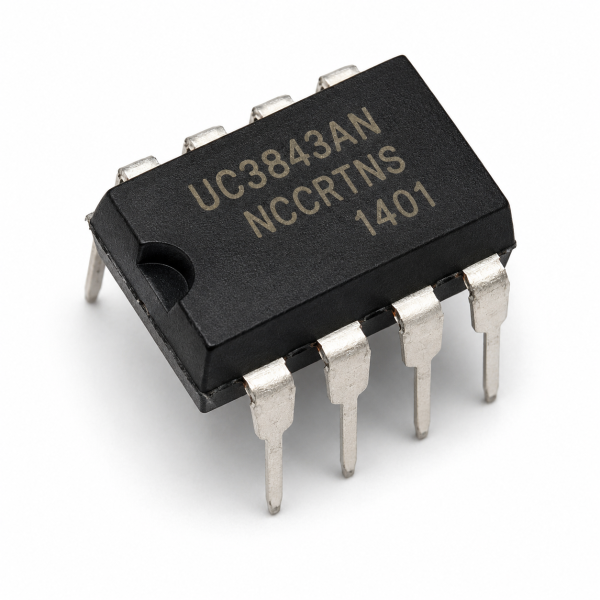

UC3843 Current-Mode PWM Controller

The UC3843 is a classic current-mode PWM controller IC, one of the most widely-used and second-sourced switching power supply controller chips in electronics history.

UC3843 – How It Works

Like the SG3524 also in this catalog but using current-mode control (directly sensing and limiting the switching current cycle-by-cycle) rather than simple voltage-mode control, it offers better inherent short-circuit protection and load-transient response, requiring an external switching power transistor.

Its current-mode control technique, compared to the voltage-mode SG3524 also in this catalog, is what made it (and the entire UC384x family) an industry-standard choice for reliable, robust flyback power supply designs.

Key Features

• Current-mode PWM control (cycle-by-cycle)
• Inherent short-circuit protection
• One of the most widely second-sourced controllers

Typical Applications

• Switch-mode power supply design
• Flyback converter control circuits
• Classic and modern SMPS repair

Datasheet Specifications

• Control Method: Current-mode PWM
• Design: Requires external switching transistor
• Package: 8-pin DIP

For more background, see switch-mode power supply design: reference. Browse our full range of ICs and microcontrollers.

UC3843 Current-Mode PWM Controller

دائرة UC3843 متحكم PWM بوضع تيار كلاسيكي، واحدة من أكتر شرائح متحكم مزود طاقة سويتشينج استخدامًا ومصدر ثانٍ في تاريخ الإلكترونيات.

UC3843 – إزاي شغالة

زي SG3524 الموجودة كمان في الكتالوج لكن بتستخدم تحكم وضع تيار (بتستشعر وتحدد تيار السويتشينج دورة بدورة مباشرة) بدل تحكم وضع جهد بسيط، وبتوفر حماية قصر دائرة واستجابة عابرة حمل أفضل بطبيعتها، ومحتاجة ترانزستور قدرة سويتشينج خارجي.

تقنية تحكمها بوضع التيار، مقارنة بـSG3524 بوضع الجهد الموجودة كمان في الكتالوج، هي اللي خلتها (وعائلة UC384x كلها) اختيار قياسي في الصناعة لتصميمات مزود طاقة فلاي باك موثوقة وقوية.

المواصفات الأساسية

• تحكم PWM بوضع تيار (دورة بدورة)
• حماية قصر دائرة متأصلة
• واحدة من أكتر متحكمات مصدر ثانٍ استخدامًا

الاستخدامات

• تصميم مزود طاقة سويتشينج
• دوائر تحكم محول فلاي باك
• صيانة SMPS كلاسيكي وحديث

المواصفات الفنية

• طريقة التحكم: PWM بوضع تيار
• التصميم: محتاجة ترانزستور سويتشينج خارجي
• التغليف: DIP بـ8 أرجل

لمزيد من التفاصيل التقنية راجع مزود الطاقة السويتشينج على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
