DG309CJ

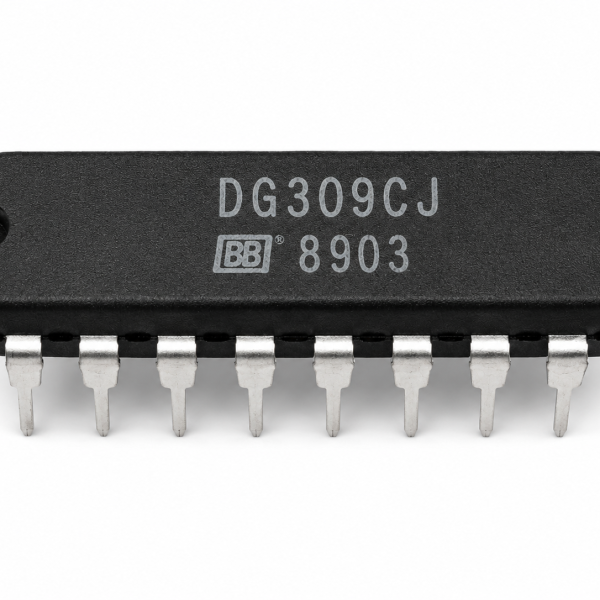

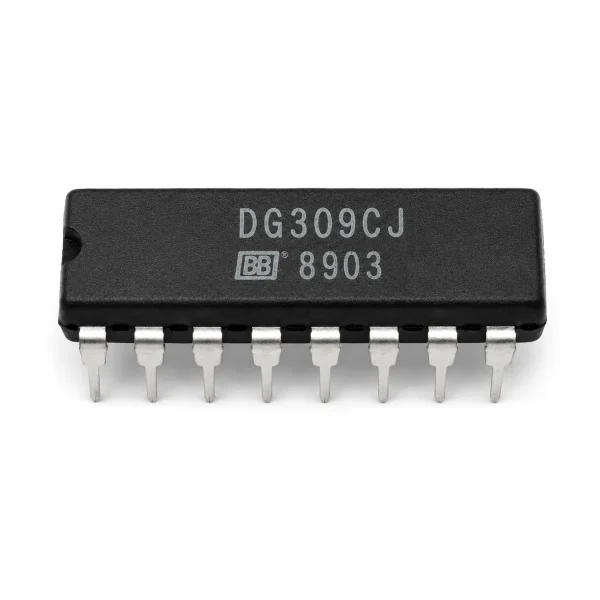

DG309CJ Quad SPST Analog Switch (CMOS)

The DG309CJ is a quad SPST (single-pole-single-throw) CMOS analog switch IC, four independent, normally-closed analog switches controlled by digital logic inputs.

DG309 – How It Works

Each of its four switches passes or blocks an analog signal based on a digital control input, with fast switching times (<120ns on, <90ns off) and low on-resistance (60Ω) preserving signal integrity, and can operate from either split (±5V to ±20V) or single (+5V to +30V) supplies while keeping CMOS-compatible control inputs.

Unlike the ADG508 multiplexer also in this catalog (which routes one of many inputs to a single output), this chip provides four fully independent switch channels that can each pass or block their own separate signal path.

Key Features

• 4 independent normally-closed analog switches
• Fast switching (<120ns on, <90ns off)
• Split or single-supply operation

Typical Applications

• Analog signal routing and switching circuits
• Telecommunications channel switching
• Instrumentation and process control switching

Datasheet Specifications

• Switches: 4 independent SPST (normally closed)
• On-Resistance: 60Ω
• Max Breakdown Voltage: 44V

For more background, see analog switch (CMOS) technology: reference. Browse our full range of ICs and microcontrollers.

When troubleshooting audio or instrumentation equipment that uses signal switching, a stuck-closed or stuck-open channel on a chip like this is a common root cause of a channel that seems to work intermittently or not at all.

DG309CJ Quad SPST Analog Switch (CMOS)

دائرة DG309CJ مفتاح أنالوج CMOS رباعي SPST (قطب واحد رمية واحدة)، 4 مفاتيح أنالوج مستقلة مغلقة عادة متحكم فيها بمداخل منطق رقمي.

DG309 – إزاي شغالة

كل واحد من مفاتيحها الأربعة بيمرر أو يمنع إشارة أنالوج بناءً على دخل تحكم رقمي، بأزمنة تبديل سريعة (أقل من 120 نانوثانية تشغيل، أقل من 90 نانوثانية إيقاف) ومقاومة تشغيل منخفضة (60 أوم) بتحافظ على سلامة الإشارة، وتقدر تشتغل من تغذية مقسومة (±5 لـ±20 فولت) أو مفردة (+5 لـ+30 فولت) مع الحفاظ على مداخل تحكم متوافقة مع CMOS.

عكس موزع ADG508 الموجود كمان في الكتالوج (اللي بيوجه واحد من مداخل كتيرة لخرج واحد)، الشريحة دي بتوفر 4 قنوات مفتاح مستقلة تمامًا كل واحدة تقدر تمرر أو تمنع مسار إشارتها المنفصل.

المواصفات الأساسية

• 4 مفاتيح أنالوج مستقلة مغلقة عادة
• تبديل سريع (أقل من 120 نانوثانية تشغيل، أقل من 90 نانوثانية إيقاف)
• تشغيل بتغذية مقسومة أو مفردة

الاستخدامات

• دوائر توجيه وتبديل إشارة أنالوج
• تبديل قناة اتصالات
• تبديل أجهزة قياس وتحكم عملية

المواصفات الفنية

• المفاتيح: 4 SPST مستقلة (مغلقة عادة)
• مقاومة التشغيل: 60 أوم
• أقصى جهد انهيار: 44 فولت

لمزيد من التفاصيل التقنية راجع تقنية المفتاح الأنالوج (CMOS) على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.

لما بتستكشف أعطال معدات صوت أو أجهزة قياس بتستخدم تبديل إشارة، قناة عالقة مقفولة أو مفتوحة في شريحة زي دي سبب شائع لقناة بتشتغل بشكل متقطع أو مش بتشتغل خالص.
