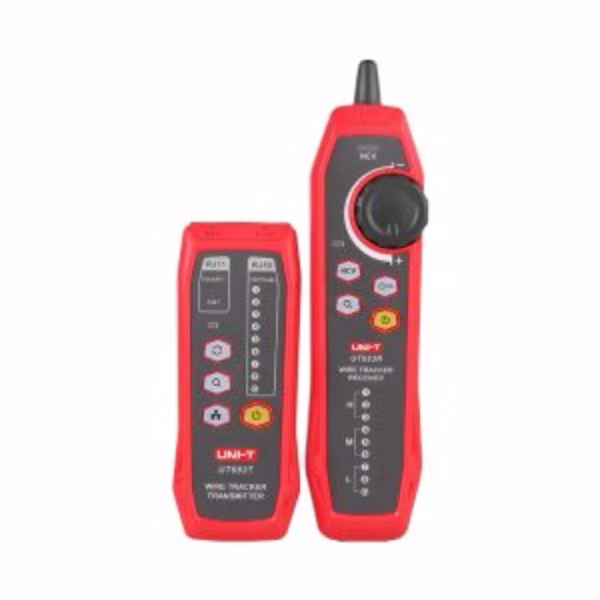

UNI-T UT683KIT Wire Tracker

UNI-T UT683KIT Wire Tracker

The UT683KIT wire tracker is UNI-T’s rechargeable upgrade over the UT682D, tracking RJ11 telephone lines beyond 3000m and RJ45 network cables beyond 100m with a Li-battery-powered transmitter.

UT683KIT wire tracker – How It Works

Its transmitter runs on a 1050mAh rechargeable lithium battery charged over MicroUSB instead of disposable 9V cells, giving over 8 hours of continuous operation versus the receiver’s 5+ hours. It automatically identifies open circuits, short circuits, and polarity issues, and the receiver’s 3.5mm headset jack lets you trace quietly with earphones on a noisy job site.

CE and RoHS certified, it comes as a complete kit with RJ11/RJ45 adapter cables, an alligator-clip test lead, carrying case, and manual – ready to work without sourcing extra accessories.

Key Features

• Rechargeable 1050mAh Li-battery transmitter, MicroUSB charging
• RJ11 tracking beyond 3000m, RJ45 beyond 100m
• Automatic open/short/polarity identification
• 3.5mm headset jack, over 8h transmitter operating time

Typical Applications

• Extended network maintenance sessions without battery swaps
• Quiet cable tracing with headphones on noisy sites
• Complete cable tracing kit for field technicians

Specifications

• Tracking Range: RJ11 >3000m, RJ45 >100m
• Power: 1050mAh rechargeable Li-battery (transmitter)
• Operating Time: >8h transmitter, >5h receiver
• Certification: CE, RoHS

Scanning Technique

Move the scanner slowly and in a consistent straight line, because sweeping too quickly is the most common reason a detector misses a target it was perfectly capable of finding. Scan the same area from two perpendicular directions to confirm a hit before drilling or cutting anything.

Be aware that damp material, foil-backed insulation, and dense reinforcement can all affect what the instrument reports, so treat every detection as a strong indication rather than a guarantee. Recalibrate on a clear section of the same surface whenever the readings start behaving inconsistently, as the instrument references that baseline while scanning.

Reference: wire tracing toner and probe technique — browse our full range of UNI-T measuring instruments.

UNI-T UT683KIT Wire Tracker

متتبع الأسلاك UT683KIT ترقية قابلة للشحن من UNI-T فوق UT682D، بيتتبع خطوط تليفون RJ11 لأكتر من 3000 متر وكابلات شبكة RJ45 لأكتر من 100 متر بجهاز إرسال يعمل ببطارية ليثيوم.

UT683KIT wire tracker – إزاي شغالة

جهاز الإرسال بتاعه بيشتغل ببطارية ليثيوم قابلة للشحن 1050 مللي أمبير/ساعة بتتشحن عن طريق MicroUSB بدل خلايا 9 فولت الاستهلاكية، وده بيدي أكتر من 8 ساعات تشغيل متواصل مقابل 5+ ساعات لجهاز الاستقبال. بيتعرف تلقائيًا على الدوائر المفتوحة والقصر ومشاكل القطبية، ومنفذ سماعة 3.5 مم في جهاز الاستقبال بيخليك تتتبع بهدوء بسماعات في موقع شغل مزعج.

معتمد CE وRoHS، بييجي كطقم كامل مع كابلات محول RJ11/RJ45، سلك اختبار بكلبس تمساح، شنطة حمل، ودليل – جاهز للشغل من غير ما تدور على أكسسوارات إضافية.

المواصفات الأساسية

• جهاز إرسال ببطارية ليثيوم قابلة للشحن 1050 مللي أمبير/ساعة، شحن MicroUSB
• تتبع RJ11 لأكتر من 3000 متر، RJ45 لأكتر من 100 متر
• تحديد تلقائي لدائرة مفتوحة/قصر/قطبية
• منفذ سماعة 3.5 مم، أكتر من 8 ساعات تشغيل لجهاز الإرسال

الاستخدامات

• جلسات صيانة شبكة طويلة من غير تغيير بطارية
• تتبع كابلات هادئ بسماعات في مواقع مزعجة
• طقم تتبع كابلات كامل للفنيين الميدانيين

المواصفات الفنية

• مدى التتبع: RJ11 أكتر من 3000 متر، RJ45 أكتر من 100 متر
• الطاقة: بطارية ليثيوم قابلة للشحن 1050 مللي أمبير/ساعة (الإرسال)
• وقت التشغيل: أكتر من 8 ساعات إرسال، أكتر من 5 ساعات استقبال
• الاعتماد: CE، RoHS

أسلوب المسح

حرك الجهاز ببطء وفي خط مستقيم ثابت، لأن المسح السريع أشهر سبب لفوات هدف كان الجهاز قادر تمامًا يلاقيه. امسح نفس المساحة من اتجاهين متعامدين عشان تأكد النتيجة قبل ما تخرم أو تقص أي حاجة.

خلي في بالك إن المواد الرطبة والعزل المبطن بالفويل والتسليح الكثيف كلهم بيأثروا على اللي الجهاز بيقوله، فتعامل مع أي كشف كمؤشر قوي مش ضمان. أعد المعايرة على جزء فاضي من نفس السطح كل ما القراءات تبدأ تتصرف بشكل غير متسق، لأن الجهاز بيرجع للخط المرجعي ده وهو بيمسح.

لمزيد من التفاصيل التقنية راجع تقنية تتبع الأسلاك بالتون والمسبار على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
