UT206A 1000A Digital Clamp Meters (Discontinued)

UT206A 1000A Digital Clamp Meters (Discontinued)

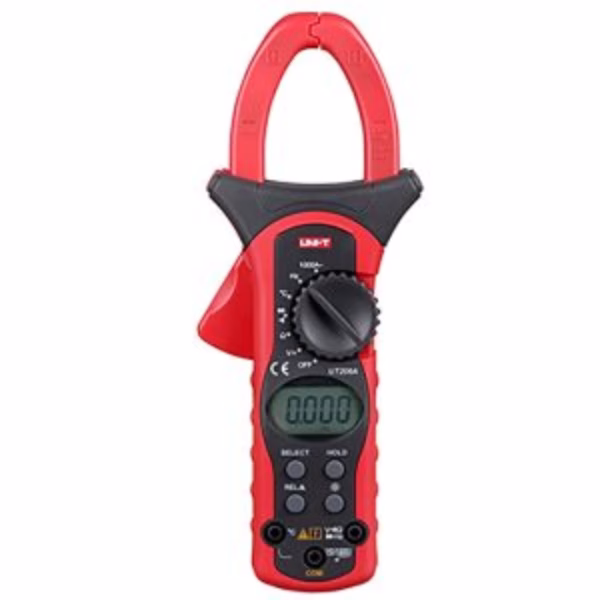

The UT206A clamp meter is UNI-T’s 1000A-rated clamp meter with a 40mm jaw, part of the UT205/UT206 family where the 206 variant traditionally adds temperature measurement over the 205.

UT206A clamp meter – How It Works

Its 4000-count display and 40mm jaw opening are ergonomically sized for use while wearing electrical gloves, an important detail for anyone working on live high-current panels. Across the UT205/UT206 generations, UNI-T has consistently given the 206-numbered model temperature measurement that the paired 205 model doesn’t include.

Marked discontinued in favor of the newer UT206A+ (which explicitly ships with a temperature probe), it still covers the core 1000A clamp measurement workflow for anyone sourcing the original model.

Key Features

• 1000A AC current, 40mm ergonomic jaw
• 4000-count display
• Auto range, continuity, diode, MAX/MIN
• Designed for use with electrical gloves

Typical Applications

• High-current industrial panel measurement
• Live-circuit work requiring electrical gloves
• General AC current clamp testing

Specifications

• Current: AC up to 1000A
• Jaw Opening: 40mm
• Display: 4000 counts
• Family Note: 206 variants traditionally add temperature vs 205

Getting Accurate Readings

Clamp only one conductor at a time when measuring current, because enclosing both the live and neutral wires together cancels their magnetic fields and produces a near-zero reading. Center the conductor inside the jaw opening as much as possible, since a wire pressed against the edge of the jaw reads slightly lower than one sitting in the middle.

Keep the jaw faces clean and free of dust or corrosion, because any gap or debris between the two halves when they close weakens the magnetic coupling the measurement depends on. Check that the jaws close fully and align properly before each session, as a bent or misaligned jaw is a common cause of readings that drift from the true value.

Reference: high-current clamp meter design — browse our full range of UNI-T measuring instruments.

UT206A 1000A Digital Clamp Meters (Discontinued)

كلامب ميتر UT206A كلامب ميتر مصنف 1000 أمبير من UNI-T بفك 40 مم، جزء من عائلة UT205/UT206 اللي فيها موديل 206 تقليديًا بيضيف قياس حرارة فوق موديل 205.

UT206A clamp meter – إزاي شغالة

شاشته 4000 عدد وفتحة فك 40 مم مصممة بشكل إرجونومي للاستخدام وأنت لابس قفازات كهربائية، تفصيلة مهمة لأي حد بيشتغل على لوحات تيار عالي حية. عبر أجيال UT205/UT206، UNI-T دايمًا بتديّ الموديل رقم 206 قياس حرارة الموديل المقابل 205 مبيشملهوش.

متعلّم كمتوقف الإنتاج لصالح UT206A+ الأحدث (اللي بييجي صراحة مع مسبار حرارة)، لسه بيغطي سير عمل قياس الكلامب 1000 أمبير الأساسي لأي حد بيدور على الموديل الأصلي.

المواصفات الأساسية

• تيار متردد 1000 أمبير، فك إرجونومي 40 مم
• شاشة 4000 عدد
• مدى تلقائي، استمرارية، ديود، MAX/MIN
• مصمم للاستخدام مع قفازات كهربائية

الاستخدامات

• قياس لوحات صناعية تيار عالي
• شغل دائرة حية محتاج قفازات كهربائية
• اختبار تيار متردد عام بالكلامب

المواصفات الفنية

• التيار: متردد لحد 1000 أمبير
• فتحة الفك: 40 مم
• الشاشة: 4000 عدد
• ملحوظة العائلة: نسخ 206 تقليديًا بتضيف حرارة مقابل 205

إزاي تاخد قراءات دقيقة

امسك موصل واحد بس في المرة وانت بتقيس التيار، لأن إحاطة سلك الحي والمحايد مع بعض بتلغي مجالاتهم المغناطيسية وبتدي قراءة قريبة من الصفر. وسّط الموصل جوه فتحة الفك قد ما تقدر، لأن سلك ملزوق في حافة الفك بيقرا أقل شوية من سلك في النص.

خلي وشوش الفك نضيفة وخالية من الغبار أو الصدأ، لأن أي فجوة أو أوساخ بين النصين وهما بيقفلوا بتضعف الاقتران المغناطيسي اللي القياس معتمد عليه. اتأكد إن الفكوك بتقفل بالكامل ومتحاذية صح قبل كل جلسة، لأن فك معوج أو مش متحاذي سبب شائع لقراءات بتنحرف عن القيمة الحقيقية.

لمزيد من التفاصيل التقنية راجع تصميم الكلامب ميتر عالي التيار على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
