UT105 Handheld Automotive Multi-purpose Meter

UT105 Handheld Automotive Multi-purpose Meter

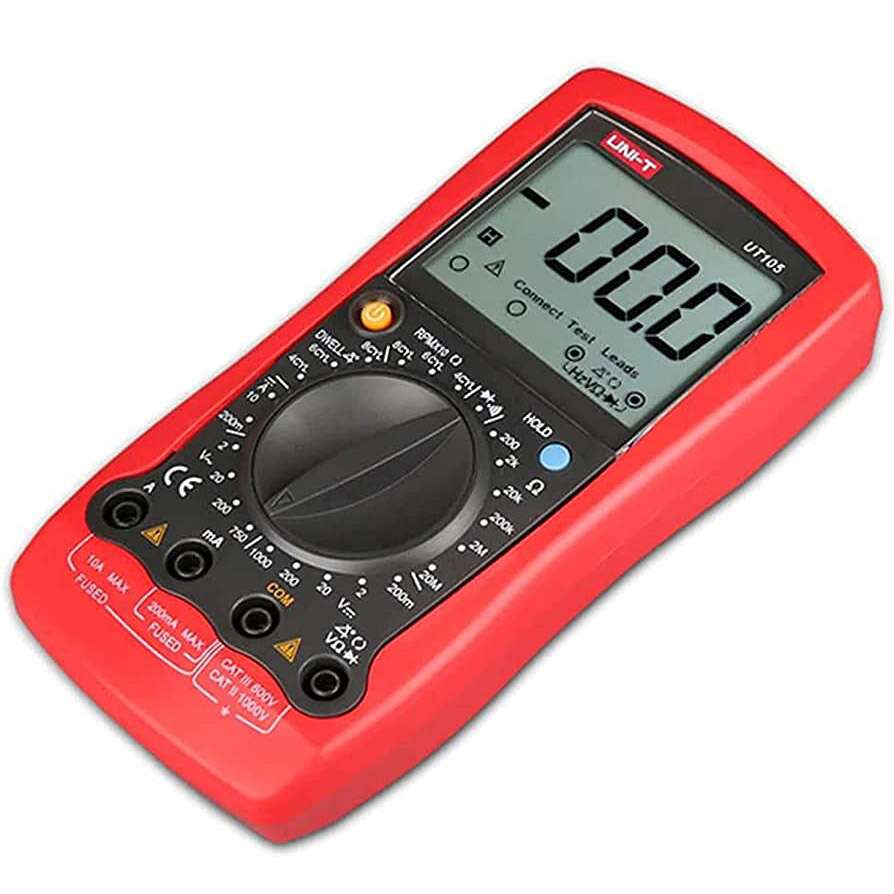

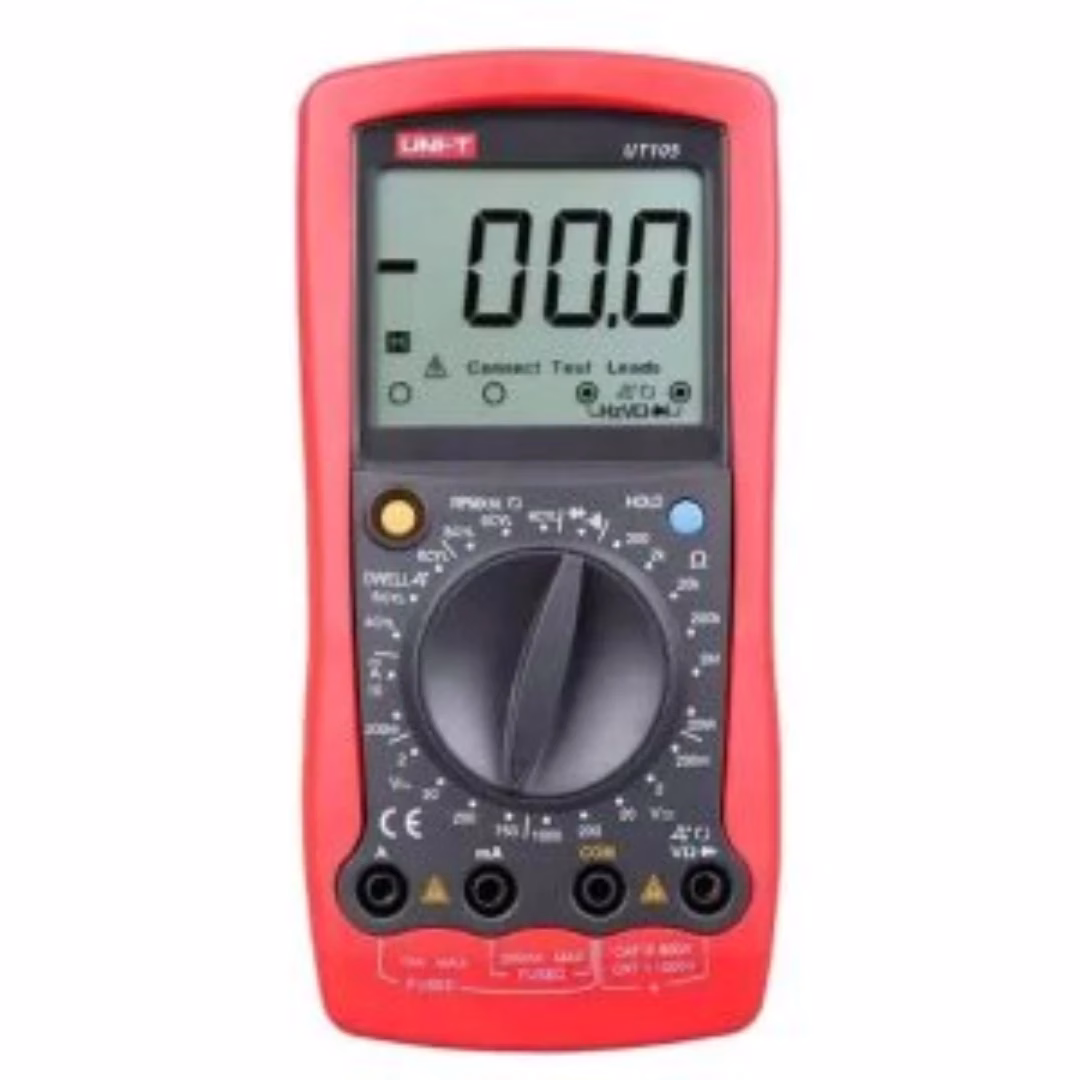

The UT105 automotive multimeter is a handheld multimeter from UNI-T built specifically for vehicle diagnostics, adding dwell-angle and tachometer readings to standard voltage, current, and resistance testing.

UT105 automotive multimeter – How It Works

Beyond DC voltage up to 1000V and AC up to 750V, resistance up to 20MOhm, and a fused 10A current range, its tach/dwell function reads engine RPM and dwell angle for 4, 6, or 8-cylinder engines directly from the ignition system – a function a general-purpose multimeter doesn’t offer. Diode test and a continuity buzzer round it out for everyday electrical fault-finding on top of the automotive-specific modes.

It runs on a single 9V battery and includes manual ranging with a 2000-count display and data hold, giving a technician a stable frozen reading to note down without needing a second hand free.

Key Features

• DC/AC voltage, current, and resistance testing
• Automotive dwell-angle and tachometer (4/6/8-cylinder)
• Diode test and continuity buzzer
• Fused 10A range, manual ranging, data hold, 2000-count display

Typical Applications

• Automotive ignition system diagnostics (dwell/tach)
• General electrical fault-finding in vehicles
• Standard voltage/current/resistance measurement

Specifications

• DC Voltage: up to 1000V, AC Voltage: up to 750V
• Resistance: up to 20MOhm across 6 ranges
• Automotive: dwell angle + tach for 4/6/8-cylinder engines
• Power: 9V battery (6F22)

Getting Accurate Readings

Before taking any measurement, confirm the test leads sit in the correct input jacks for the function selected, because leaving a lead in the current jack while measuring voltage is the single most common way a meter’s internal fuse gets blown. Start on the highest range when the expected value is unknown, then step down until the display shows useful resolution.

Keep the probe tips clean and check the leads for cracked insulation regularly, since a damaged lead is both a safety risk and a source of unstable readings. Replace the battery as soon as the low-battery indicator appears, because a weak cell can quietly skew resistance and continuity results well before the meter shuts down completely.

Reference: multimeter measurement principles — browse our full range of UNI-T measuring instruments.

UT105 Handheld Automotive Multi-purpose Meter

ملتيميتر UT105 للعربيات ملتيميتر محمول من UNI-T مصمم خصيصًا لتشخيص العربيات، بيضيف قراءات زاوية دويل وعداد دورات فوق اختبار الفولت والتيار والمقاومة العادي.

UT105 automotive multimeter – إزاي شغالة

غير فولت التيار المستمر لحد 1000 فولت والمتردد لحد 750 فولت، والمقاومة لحد 20 ميجا أوم، ومدى تيار محمي بفيوز 10 أمبير، وظيفة الدويل/الدورات بتقرا سرعة المحرك RPM وزاوية الدويل لمحركات 4 أو 6 أو 8 سلندر مباشرة من نظام الإشعال – وظيفة ملتيميتر عام مبيوفرهاش. اختبار الديود وصفارة الاستمرارية بيكملوا القدرات لاكتشاف الأعطال الكهربائية اليومية فوق أوضاع العربيات المخصصة.

بيشتغل ببطارية 9 فولت واحدة وفيه مدى يدوي بشاشة 2000 عدد ووضع تجميد قراءة، بيدي الفني قراءة ثابتة مجمدة يقيدها من غير ما يحتاج إيد ثانية فاضية.

المواصفات الأساسية

• اختبار فولت تيار مستمر/متردد وتيار ومقاومة
• زاوية دويل وعداد دورات للعربيات (4/6/8 سلندر)
• اختبار ديود وصفارة استمرارية
• مدى محمي بفيوز 10 أمبير، مدى يدوي، تجميد قراءة، شاشة 2000 عدد

الاستخدامات

• تشخيص نظام إشعال العربيات (دويل/دورات)
• اكتشاف أعطال كهربائية عامة في العربيات
• قياس فولت/تيار/مقاومة عادي

المواصفات الفنية

• فولت تيار مستمر: لحد 1000 فولت، متردد: لحد 750 فولت
• المقاومة: لحد 20 ميجا أوم عبر 6 مديات
• العربيات: زاوية دويل + عداد دورات لمحركات 4/6/8 سلندر
• الطاقة: بطارية 9 فولت (6F22)

إزاي تاخد قراءات دقيقة

قبل أي قياس، اتأكد إن أسلاك الاختبار متركبة في المقابس الصح للوظيفة المختارة، لأن سيبان سلك في مقبس التيار وانت بتقيس فولت أشهر سبب لحرق الفيوز الداخلي بتاع الجهاز. ابدأ بأعلى مدى لما القيمة المتوقعة مجهولة، وبعدين انزل بالتدريج لحد ما الشاشة تدي دقة مفيدة.

خلي أطراف المسبار نضيفة وافحص الأسلاك من أي تشقق في العزل بانتظام، لأن سلك تالف خطر أمان ومصدر لقراءات غير مستقرة. غير البطارية أول ما مؤشر البطارية الضعيفة يظهر، لأن بطارية ضعيفة ممكن تحرف قراءات المقاومة والاستمرارية من غير ما تحس.

لمزيد من التفاصيل التقنية راجع مبادئ قياس الملتيميتر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
