UNI-T UT216C Digital Clamp Meters

UNI-T UT216C Digital Clamp Meters

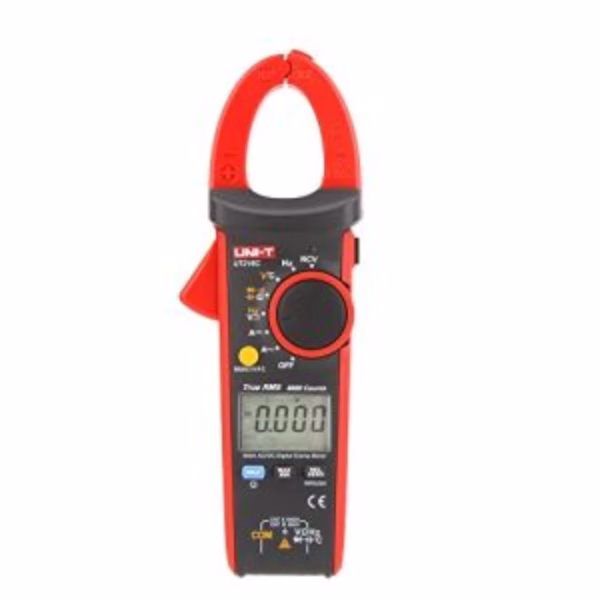

The UT216C clamp meter is a True RMS UNI-T meter covering AC/DC current up to 600A, voltage up to 1000V DC, and an unusually wide temperature range from -40C to 1000C.

UT216C clamp meter – How It Works

Its 30mm jaw grips standard conductor sizes while its inrush current capture catches the brief spike a motor draws at startup, and VFC filtering keeps readings clean on variable-frequency-drive outputs. Frequency measurement extends up to 1MHz, well beyond what most electrical work needs, giving headroom for electronics-adjacent diagnostics.

Rated CAT III 1000V / CAT IV 600V and running on 3 AAA batteries, its NCV, zero mode, relative mode, and flashlight round out a genuinely full-function clamp meter rather than a stripped-down basic model.

Key Features

• True RMS, AC/DC current up to 600A
• Temperature -40C to 1000C, frequency up to 1MHz
• Inrush current capture, VFC filtering
• 30mm jaw, CAT III 1000V / CAT IV 600V

Typical Applications

• Wide-range temperature and electrical diagnostics
• Motor startup inrush current measurement
• Variable-frequency drive output testing

Specifications

• Current: True RMS AC/DC up to 600A
• Voltage: DC up to 1000V
• Temperature: -40C to 1000C
• Display: 6000 counts, 30mm jaw

Getting Accurate Readings

Clamp only one conductor at a time when measuring current, because enclosing both the live and neutral wires together cancels their magnetic fields and produces a near-zero reading. Center the conductor inside the jaw opening as much as possible, since a wire pressed against the edge of the jaw reads slightly lower than one sitting in the middle.

Keep the jaw faces clean and free of dust or corrosion, because any gap or debris between the two halves when they close weakens the magnetic coupling the measurement depends on. Check that the jaws close fully and align properly before each session, as a bent or misaligned jaw is a common cause of readings that drift from the true value.

Reference: clamp meter inrush current measurement — browse our full range of UNI-T measuring instruments.

UNI-T UT216C Digital Clamp Meters

كلامب ميتر UT216C جهاز True RMS من UNI-T بيغطي تيار متردد/مستمر لحد 600 أمبير، فولت لحد 1000 فولت تيار مستمر، ومدى حرارة واسع بشكل غير معتاد من -40 لـ1000 درجة.

UT216C clamp meter – إزاي شغالة

فكه 30 مم بيقفل حوالين أحجام موصلات قياسية، والتقاط تيار الاندفاع بيمسك القفزة القصيرة اللي المحرك بيسحبها عند البدء، وفلترة VFC بتحافظ على نظافة القراءات على مخرجات درايف متغير التردد. قياس التردد بيمتد لحد 1 ميجاهرتز، أبعد بكتير من معظم شغل الكهرباء المحتاج، وده بيدي هامش لتشخيص قريب من الإلكترونيات.

مصنف CAT III 1000V / CAT IV 600V وشغال بـ3 بطاريات AAA، NCV ووضع صفر ووضع نسبي وفلاشة بيكملوا كلامب ميتر كامل الوظائف فعليًا مش موديل أساسي مبسط.

المواصفات الأساسية

• True RMS، تيار متردد/مستمر لحد 600 أمبير
• حرارة -40 لـ1000 درجة، تردد لحد 1 ميجاهرتز
• التقاط تيار اندفاع، فلترة VFC
• فك 30 مم، CAT III 1000V / CAT IV 600V

الاستخدامات

• تشخيص حرارة وكهرباء بمدى واسع
• قياس تيار اندفاع بدء تشغيل المحرك
• اختبار مخرجات درايف متغير التردد

المواصفات الفنية

• التيار: True RMS متردد/مستمر لحد 600 أمبير
• الفولت: تيار مستمر لحد 1000 فولت
• الحرارة: -40 لـ1000 درجة
• الشاشة: 6000 عدد، فك 30 مم

إزاي تاخد قراءات دقيقة

امسك موصل واحد بس في المرة وانت بتقيس التيار، لأن إحاطة سلك الحي والمحايد مع بعض بتلغي مجالاتهم المغناطيسية وبتدي قراءة قريبة من الصفر. وسّط الموصل جوه فتحة الفك قد ما تقدر، لأن سلك ملزوق في حافة الفك بيقرا أقل شوية من سلك في النص.

خلي وشوش الفك نضيفة وخالية من الغبار أو الصدأ، لأن أي فجوة أو أوساخ بين النصين وهما بيقفلوا بتضعف الاقتران المغناطيسي اللي القياس معتمد عليه. اتأكد إن الفكوك بتقفل بالكامل ومتحاذية صح قبل كل جلسة، لأن فك معوج أو مش متحاذي سبب شائع لقراءات بتنحرف عن القيمة الحقيقية.

لمزيد من التفاصيل التقنية راجع قياس تيار الاندفاع بالكلامب ميتر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
