UT136C+ Series Digital Multimeters

UT136C+ Series Digital Multimeters

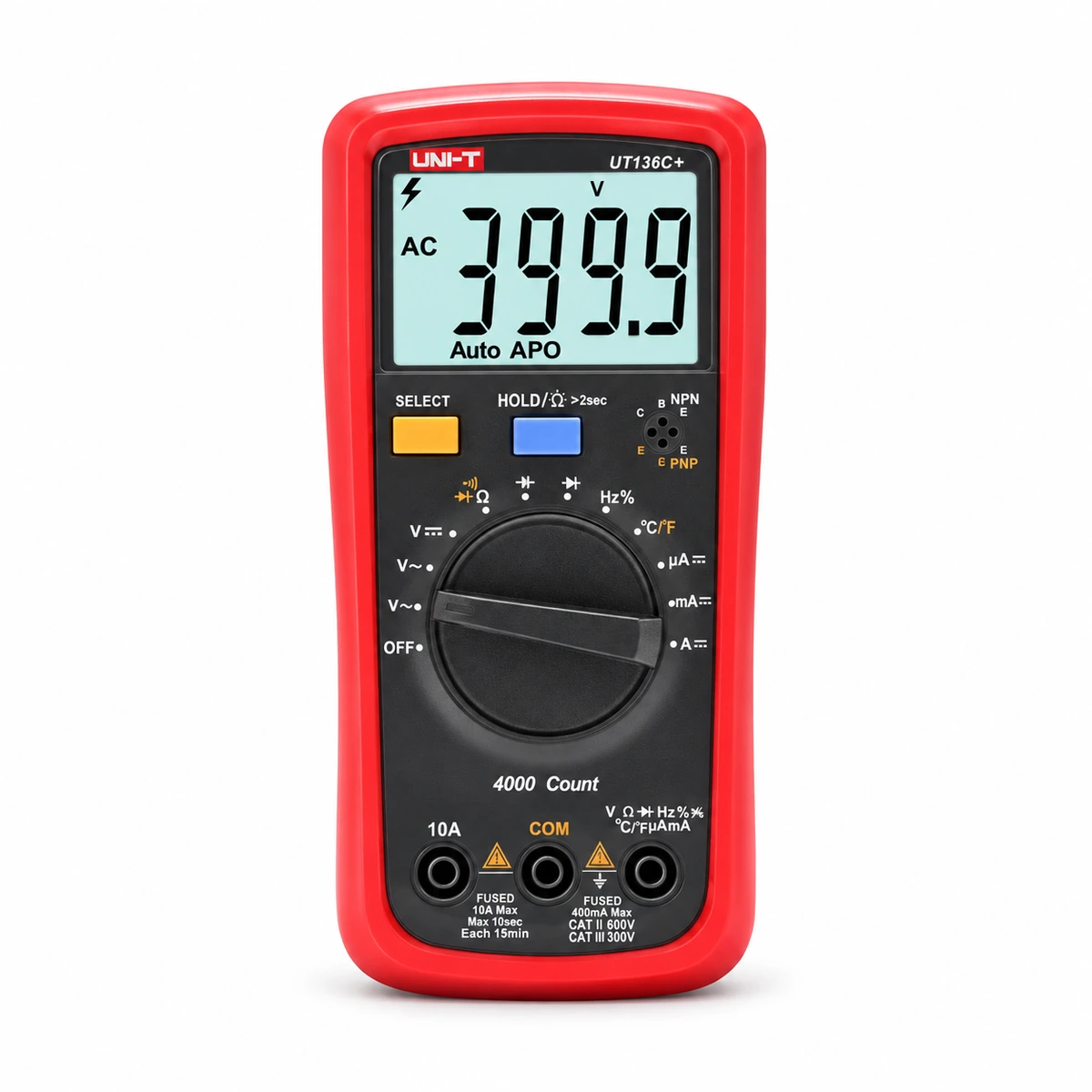

The UT136C+ digital multimeter is UNI-T’s temperature-capable member of the UT136+ family, shipping with a thermocouple accessory that its NCV-focused UT136B+ sibling doesn’t include.

UT136C+ digital multimeter – How It Works

Beyond the family’s shared AC/DC voltage and current measurement up to 1000V/10A, its included thermocouple lets you take temperature readings on the same large LCD used for electrical measurements. A fast 4-samples-per-second ADC and the ability to measure a 1mF capacitor in just 4 seconds keep testing quick even on larger passive components.

It shares the family’s CAT II 1000V / CAT III 600V safety rating and 2-meter drop resistance with its 3mm protective sleeve, along with a large LCD overload alarm to flag unsafe readings clearly.

Key Features

• Temperature test with included thermocouple accessory
• AC/DC voltage and current up to 1000V/10A
• 1mF capacitance measured in 4 seconds
• CAT II 1000V / CAT III 600V, 2m drop resistance

Typical Applications

• Combined electrical and temperature diagnostics
• Industrial and utility-level voltage/current testing
• Large capacitor measurement

Specifications

• Voltage/Current: AC/DC up to 1000V / 10A
• Temperature: via included thermocouple
• Capacitance: up to 1mF (4-second measurement)
• Safety: CAT II 1000V / CAT III 600V

Getting Accurate Readings

Before taking any measurement, confirm the test leads sit in the correct input jacks for the function selected, because leaving a lead in the current jack while measuring voltage is the single most common way a meter’s internal fuse gets blown. Start on the highest range when the expected value is unknown, then step down until the display shows useful resolution.

Keep the probe tips clean and check the leads for cracked insulation regularly, since a damaged lead is both a safety risk and a source of unstable readings. Replace the battery as soon as the low-battery indicator appears, because a weak cell can quietly skew resistance and continuity results well before the meter shuts down completely.

Reference: thermocouple temperature measurement — browse our full range of UNI-T measuring instruments.

UT136C+ Series Digital Multimeters

ملتيميتر UT136C+ الرقمي عضو عائلة UT136+ القادر على قياس الحرارة من UNI-T، بييجي مع ملحق ثيرموكابل مش موجود في أخوه UT136B+ المركز على NCV.

UT136C+ digital multimeter – إزاي شغالة

غير قياس فولت وتيار متردد/مستمر المشترك في العائلة لحد 1000 فولت/10 أمبير، الثيرموكابل المرفق بيخليك تاخد قراءات حرارة على نفس شاشة LCD الكبيرة المستخدمة للقياسات الكهربائية. ADC سريع بمعدل 4 عينات في الثانية والقدرة على قياس مكثف 1 ميلي فاراد في 4 ثواني بس بيخلوا الاختبار سريع حتى على مكونات سالبة أكبر.

بيشارك تصنيف السلامة العائلي CAT II 1000V / CAT III 600V ومقاومة سقوط 2 متر بغلافه الواقي 3 مم، بالإضافة لإنذار حمل زائد على شاشة LCD الكبيرة عشان ينبه على قراءات خطرة بوضوح.

المواصفات الأساسية

• اختبار حرارة مع ملحق ثيرموكابل مرفق
• فولت وتيار متردد/مستمر لحد 1000 فولت/10 أمبير
• قياس مكثف 1 ميلي فاراد في 4 ثواني
• CAT II 1000V / CAT III 600V، مقاومة سقوط 2 متر

الاستخدامات

• تشخيص كهربائي وحراري مجتمع
• اختبار فولت/تيار صناعي وشبكي
• قياس مكثفات كبيرة

المواصفات الفنية

• الفولت/التيار: متردد/مستمر لحد 1000 فولت / 10 أمبير
• الحرارة: عبر ثيرموكابل مرفق
• السعة: لحد 1 ميلي فاراد (قياس 4 ثواني)
• السلامة: CAT II 1000V / CAT III 600V

إزاي تاخد قراءات دقيقة

قبل أي قياس، اتأكد إن أسلاك الاختبار متركبة في المقابس الصح للوظيفة المختارة، لأن سيبان سلك في مقبس التيار وانت بتقيس فولت أشهر سبب لحرق الفيوز الداخلي بتاع الجهاز. ابدأ بأعلى مدى لما القيمة المتوقعة مجهولة، وبعدين انزل بالتدريج لحد ما الشاشة تدي دقة مفيدة.

خلي أطراف المسبار نضيفة وافحص الأسلاك من أي تشقق في العزل بانتظام، لأن سلك تالف خطر أمان ومصدر لقراءات غير مستقرة. غير البطارية أول ما مؤشر البطارية الضعيفة يظهر، لأن بطارية ضعيفة ممكن تحرف قراءات المقاومة والاستمرارية من غير ما تحس.

لمزيد من التفاصيل التقنية راجع قياس الحرارة بالثيرموكابل على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
