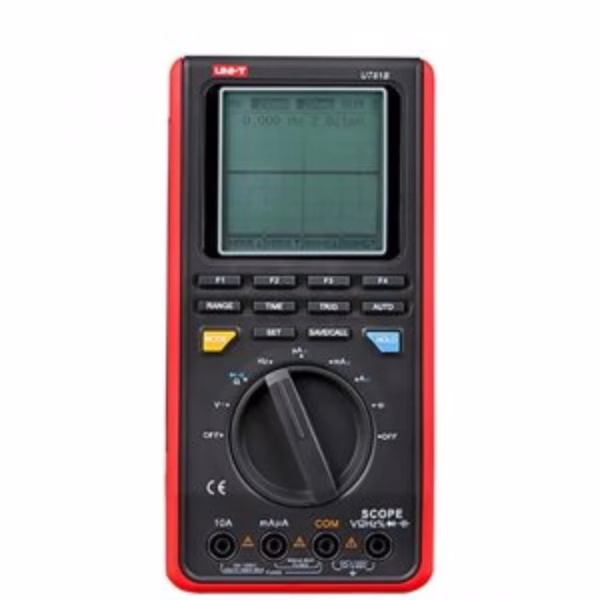

UT81B Scope Digital Multimeter (Discontinued)

UT81B Scope Digital Multimeter (Discontinued)

The UT81B scope multimeter combines an 8MHz-bandwidth oscilloscope with a full digital multimeter in one handheld unit, covering DC voltage up to 1000V and AC up to 750V.

UT81B scope multimeter – How It Works

Its oscilloscope side samples at 40 megasamples per second across a 100ns/div to 5s/div time-base range, letting you see a waveform shape directly on its 160×160 pixel screen instead of just a numeric reading. Switch to multimeter mode for standard voltage, current, resistance, capacitance, and frequency measurement on the same device.

Marked discontinued in favor of the higher-spec UT81C, it still covers the core scope-plus-meter workflow for anyone who values having both tools in one handheld device rather than carrying a separate scope and multimeter.

Key Features

• 8MHz oscilloscope bandwidth, 40MS/s sampling
• 160×160 pixel monochrome display
• DC voltage 1000V, AC voltage 750V, current up to 10A
• Resistance up to 40MOhm, capacitance up to 100uF

Typical Applications

• Combined waveform viewing and multimeter testing in the field
• Basic signal shape verification without a bench scope
• General voltage, current, and resistance measurement

Specifications

• Oscilloscope: 8MHz bandwidth, 40MS/s, time-base 100ns/div-5s/div
• Voltage: DC 1000V, AC 750V
• Current: up to 10A
• Display: 160×160 pixels, 4000-count DMM

Setup and Probe Notes

Compensate the probes before any serious measurement session, because an uncompensated probe distorts square-wave edges enough to make a healthy signal look like a fault. Most scopes include a built-in calibration output for exactly this purpose, and the adjustment takes less than a minute with a small trimmer tool.

Match the probe attenuation setting on the scope to the physical switch on the probe itself, since a mismatch silently multiplies or divides every voltage reading by ten. Keep ground leads as short as practical when looking at fast edges, because a long ground loop adds ringing and overshoot that belong to the measurement setup rather than the circuit under test.

Reference: oscilloscope waveform basics — browse our full range of UNI-T measuring instruments.

UT81B Scope Digital Multimeter (Discontinued)

ملتيميتر UT81B بالراسم بيجمع أوسيلوسكوب بعرض نطاق 8 ميجاهرتز مع ملتيميتر رقمي كامل في وحدة محمولة واحدة، بيغطي فولت تيار مستمر لحد 1000 فولت ومتردد لحد 750 فولت.

UT81B scope multimeter – إزاي شغالة

جانب الأوسيلوسكوب بيعاين بمعدل 40 مليون عينة في الثانية عبر مدى قاعدة زمن من 100 نانوثانية/قسم لـ5 ثواني/قسم، يخليك تشوف شكل الموجة مباشرة على شاشته 160×160 بكسل بدل قراءة رقمية بس. حوّل لوضع الملتيميتر لقياس فولت وتيار ومقاومة وسعة وتردد قياسي على نفس الجهاز.

متعلّم كمتوقف الإنتاج لصالح UT81C الأعلى مواصفات، بيغطي لسه سير عمل راسم+ملتيميتر الأساسي لأي حد بيقدّر إن الأداتين في جهاز محمول واحد بدل ما يشيل راسم وملتيميتر منفصلين.

المواصفات الأساسية

• عرض نطاق أوسيلوسكوب 8 ميجاهرتز، معاينة 40 مليون عينة/ثانية
• شاشة أحادية اللون 160×160 بكسل
• فولت تيار مستمر 1000 فولت، متردد 750 فولت، تيار لحد 10 أمبير
• مقاومة لحد 40 ميجا أوم، سعة لحد 100 ميكروفاراد

الاستخدامات

• عرض موجة واختبار ملتيميتر مجتمعين ميدانيًا
• تحقق أساسي من شكل الإشارة من غير راسم مكتبي
• قياس فولت وتيار ومقاومة عام

المواصفات الفنية

• الأوسيلوسكوب: عرض نطاق 8 ميجاهرتز، 40 مليون عينة/ثانية، قاعدة زمن 100 نانوثانية/قسم-5 ثواني/قسم
• الفولت: تيار مستمر 1000 فولت، متردد 750 فولت
• التيار: لحد 10 أمبير
• الشاشة: 160×160 بكسل، ملتيميتر 4000 عدد

ملاحظات الإعداد والمساييب

اعمل معايرة للمساييب قبل أي جلسة قياس جدية، لأن مسبار غير معاير بيشوه حواف الموجة المربعة لدرجة تخلي إشارة سليمة تبان كأنها عطل. أغلب الأجهزة فيها خرج معايرة مدمج للغرض ده بالظبط، والضبط بياخد أقل من دقيقة بمفك صغير.

طابق إعداد تخفيف المسبار في الجهاز مع المفتاح الفيزيائي على المسبار نفسه، لأن عدم التطابق بيضرب أو يقسم كل قراءة فولت على عشرة من غير ما تحس. خلي أسلاك الأرضي قصيرة قد الإمكان وانت بتشوف حواف سريعة، لأن حلقة أرضي طويلة بتضيف رنين وتجاوز تابعين لإعداد القياس مش للدائرة اللي بتختبرها.

لمزيد من التفاصيل التقنية راجع أساسيات موجة الأوسيلوسكوب على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
