UT273 Clamp Earth Ground Tester (Discontinued)

UT273 Clamp Earth Ground Tester (Discontinued)

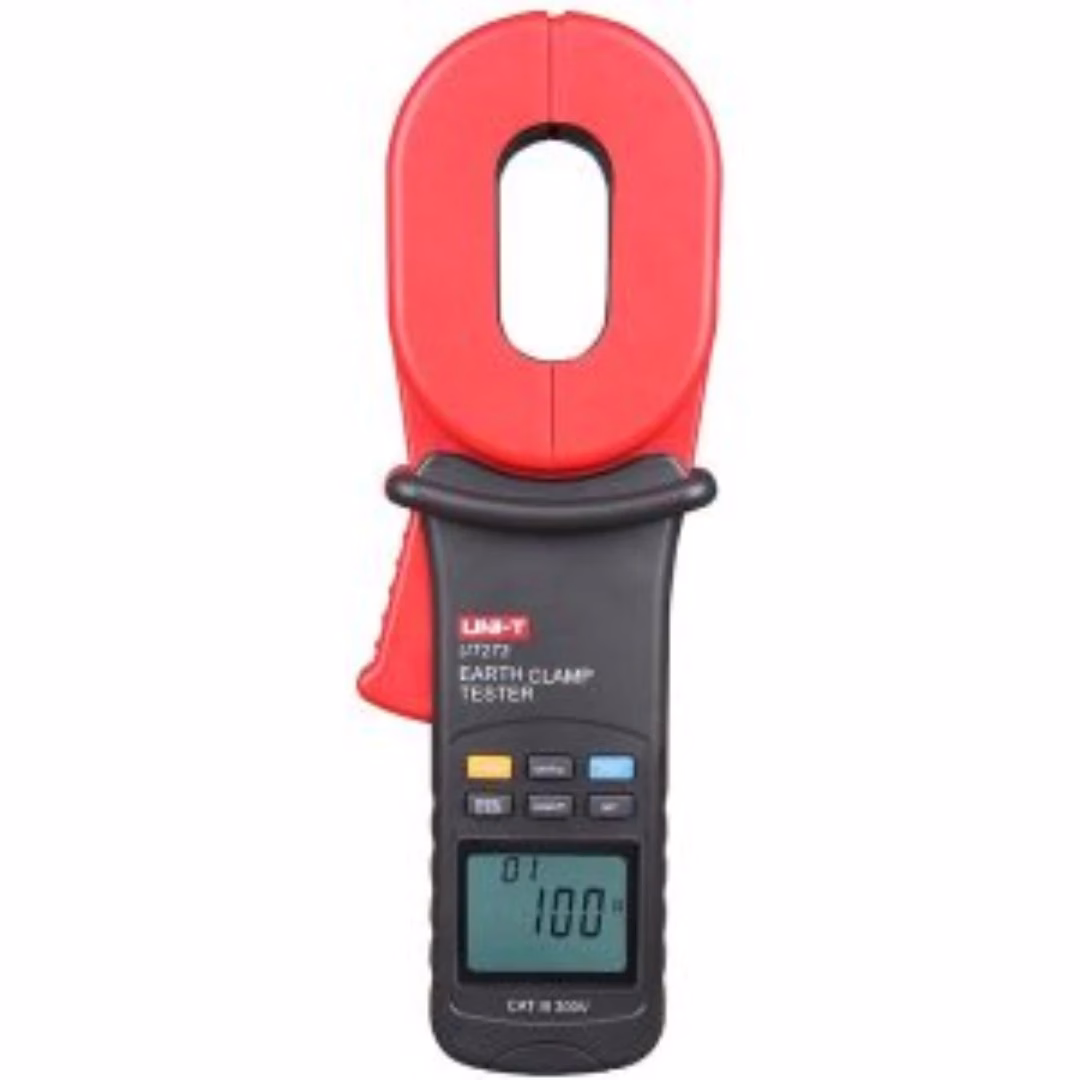

The UT273 earth ground tester is a clamp-style earth resistance meter from UNI-T, measuring grounding resistance from 0.01Ohm without disconnecting the ground line or needing auxiliary electrodes.

UT273 earth ground tester – How It Works

Clamp its 28mm jaw around a grounding conductor and it injects a signal to measure loop resistance directly, at a resolution of 0.001Ohm – a much faster and safer method than the traditional fall-of-potential test that requires driving auxiliary earth stakes. It also reads leakage current up to 30A on the same clamp, useful for spotting an overloaded or faulty ground path.

Its double-insulated design suits repeated outdoor field use, with auto range, data hold, and a resistance limit alarm to flag an unsafe ground reading immediately rather than requiring manual comparison.

Key Features

• Clamp-style ground resistance from 0.01Ohm, 0.001Ohm resolution
• 28mm jaw opening
• Leakage current measurement up to 30A
• Auto range, data hold, resistance limit alarm

Typical Applications

• Grounding system verification without disconnecting the line
• Telecommunications and power system earth checks
• Leakage current diagnostics on ground paths

Specifications

• Resistance: from 0.01Ohm, 0.001Ohm resolution
• Leakage Current: up to 30A
• Jaw Opening: 28mm
• Power: 4x 1.5V AAA batteries

Reference: electrical grounding — browse our full range of UNI-T measuring instruments.

UT273 Clamp Earth Ground Tester (Discontinued)

فاحص UT273 لمقاومة الأرضي جهاز قياس مقاومة أرضي بتصميم كلامب من UNI-T، بيقيس مقاومة التأريض من 0.01 أوم من غير فصل خط الأرضي أو الحاجة لأقطاب مساعدة.

UT273 earth ground tester – إزاي شغالة

اقفل فك الكلامب 28 مم حوالين موصل التأريض وهيحقن إشارة عشان يقيس مقاومة الحلقة مباشرة، بدقة 0.001 أوم – طريقة أسرع وأأمن بكتير من اختبار سقوط الجهد التقليدي اللي بيحتاج دق أقطاب أرضي مساعدة. بيقرا كمان تيار التسريب لحد 30 أمبير على نفس الكلامب، مفيد لاكتشاف مسار أرضي محمل زيادة أو فيه عطل.

تصميمه مزدوج العزل مناسب لاستخدام ميداني خارجي متكرر، مع مدى تلقائي وتجميد قراءة وإنذار حد مقاومة عشان ينبه على قراءة أرضي غير آمنة فورًا بدل مقارنة يدوية.

المواصفات الأساسية

• مقاومة أرضي بتصميم كلامب من 0.01 أوم، دقة 0.001 أوم
• فك كلامب 28 مم
• قياس تيار تسريب لحد 30 أمبير
• مدى تلقائي، تجميد قراءة، إنذار حد مقاومة

الاستخدامات

• التحقق من نظام التأريض من غير فصل الخط
• فحوصات أرضي لأنظمة اتصالات وطاقة
• تشخيص تيار تسريب على مسارات الأرضي

المواصفات الفنية

• المقاومة: من 0.01 أوم، دقة 0.001 أوم
• تيار التسريب: لحد 30 أمبير
• فتحة الفك: 28 مم
• الطاقة: 4 بطاريات AAA 1.5 فولت

لمزيد من التفاصيل التقنية راجع التأريض الكهربائي على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
