UT118B Pen Type Digital Multimeter

UT118B Pen Type Digital Multimeter

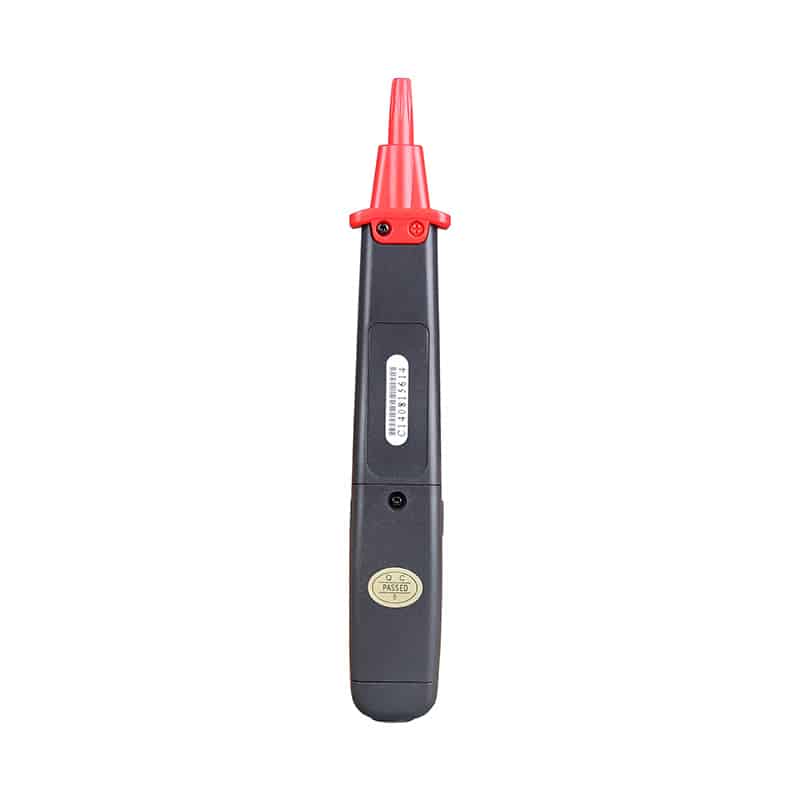

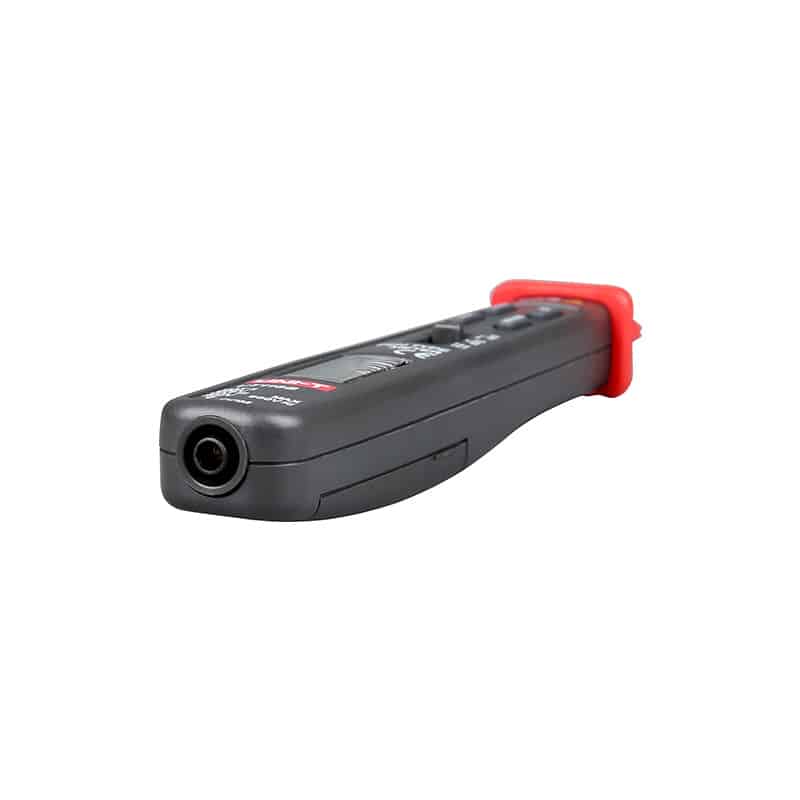

The UT118B pen multimeter is a slim pen-shaped multimeter from UNI-T, built for one-hand probing with DC/AC voltage up to 300V and auto-ranging resistance/capacitance measurement.

UT118B pen multimeter – How It Works

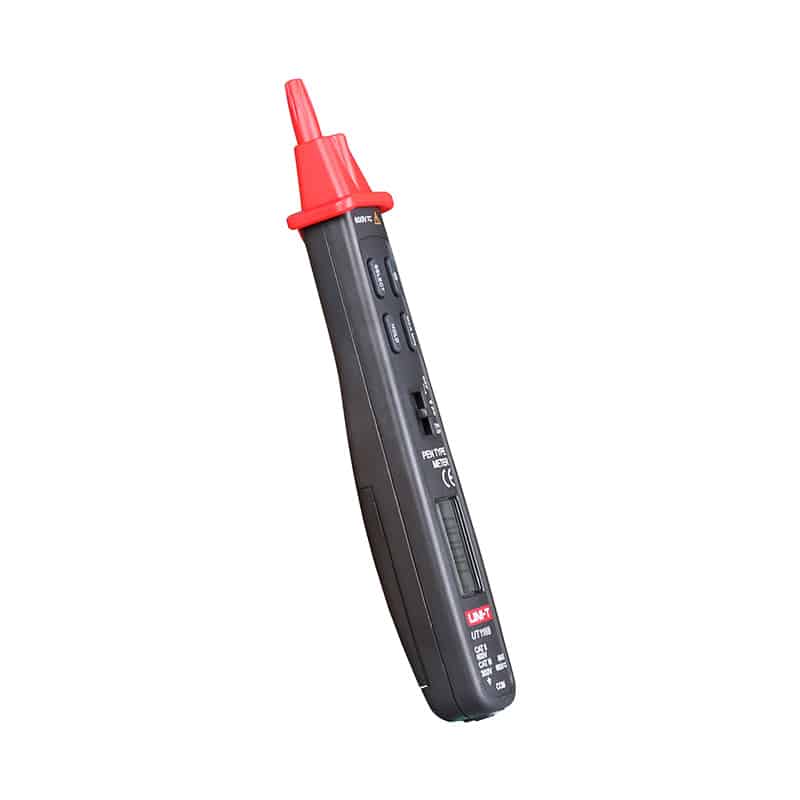

Its pen shape puts both probe tip and display in a single handheld unit, so you can touch a test point and read the result without needing a second hand to hold a separate meter body. A scan mode sweeps resistance up to 3MOhm or capacitance up to 300uF automatically, while a separate auto-range mode extends coverage to 30MOhm and 3mF for larger values.

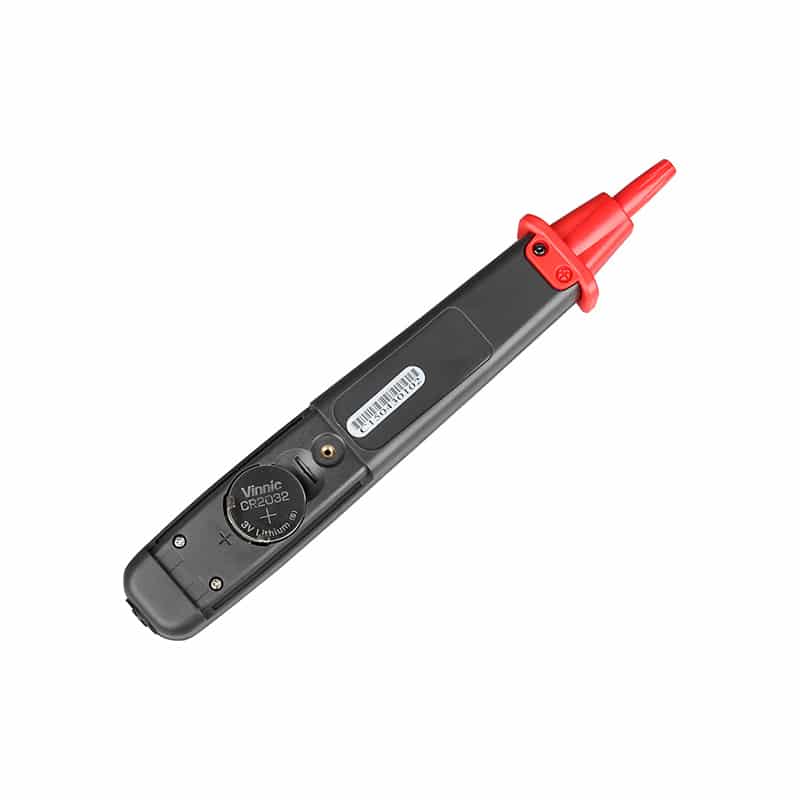

Non-contact voltage detection, a built-in flashlight, and data hold round out the pen format, and it runs on a single CR2032 coin cell rather than a bulkier battery pack.

Key Features

• DC/AC voltage up to 300V
• Scan mode: resistance to 3MOhm, capacitance to 300uF
• Auto-range mode: resistance to 30MOhm, capacitance to 3mF
• NCV detection, flashlight, data hold, MAX/MIN

Typical Applications

• One-hand voltage and resistance probing in tight spaces
• Quick component checks without a bulky meter body
• Non-contact live-wire sensing on the go

Specifications

• Voltage: DC/AC 300V
• Resistance: 3MOhm (scan) / 30MOhm (auto-range)
• Capacitance: 300uF (scan) / 3mF (auto-range)
• Power: CR2032 3V coin cell

Getting Accurate Readings

Before taking any measurement, confirm the test leads sit in the correct input jacks for the function selected, because leaving a lead in the current jack while measuring voltage is the single most common way a meter’s internal fuse gets blown. Start on the highest range when the expected value is unknown, then step down until the display shows useful resolution.

Keep the probe tips clean and check the leads for cracked insulation regularly, since a damaged lead is both a safety risk and a source of unstable readings. Replace the battery as soon as the low-battery indicator appears, because a weak cell can quietly skew resistance and continuity results well before the meter shuts down completely.

Reference: pen-type multimeter design — browse our full range of UNI-T measuring instruments.

UT118B Pen Type Digital Multimeter

ملتيميتر UT118B القلمي ملتيميتر نحيف بشكل قلم من UNI-T، مصمم للفحص بإيد واحدة بفولت تيار مستمر/متردد لحد 300 فولت وقياس مقاومة/سعة ذاتي المدى.

UT118B pen multimeter – إزاي شغالة

شكله القلمي بيحط طرف المسبار والشاشة في وحدة واحدة محمولة، يعني تلمس نقطة اختبار وتقرا النتيجة من غير ما تحتاج إيد ثانية تمسك جسم جهاز منفصل. وضع مسح بيفحص مقاومة لحد 3 ميجا أوم أو سعة لحد 300 ميكروفاراد تلقائيًا، ووضع مدى تلقائي منفصل بيوسع التغطية لـ30 ميجا أوم و3 ميلي فاراد للقيم الأكبر.

الكشف اللا لامسي عن الفولت وفلاشة مدمجة وتجميد قراءة بيكملوا الشكل القلمي، وبيشتغل ببطارية زرارية CR2032 واحدة بدل حزمة بطارية أكبر.

المواصفات الأساسية

• فولت تيار مستمر/متردد لحد 300 فولت
• وضع مسح: مقاومة لحد 3 ميجا أوم، سعة لحد 300 ميكروفاراد
• وضع مدى تلقائي: مقاومة لحد 30 ميجا أوم، سعة لحد 3 ميلي فاراد
• كشف NCV، فلاشة، تجميد قراءة، MAX/MIN

الاستخدامات

• فحص فولت ومقاومة بإيد واحدة في أماكن ضيقة
• فحص مكونات سريع من غير جسم جهاز ضخم
• استشعار سلك حي لا لامسي أثناء التنقل

المواصفات الفنية

• الفولت: تيار مستمر/متردد 300 فولت
• المقاومة: 3 ميجا أوم (مسح) / 30 ميجا أوم (مدى تلقائي)
• السعة: 300 ميكروفاراد (مسح) / 3 ميلي فاراد (مدى تلقائي)
• الطاقة: بطارية زرارية CR2032 3 فولت

إزاي تاخد قراءات دقيقة

قبل أي قياس، اتأكد إن أسلاك الاختبار متركبة في المقابس الصح للوظيفة المختارة، لأن سيبان سلك في مقبس التيار وانت بتقيس فولت أشهر سبب لحرق الفيوز الداخلي بتاع الجهاز. ابدأ بأعلى مدى لما القيمة المتوقعة مجهولة، وبعدين انزل بالتدريج لحد ما الشاشة تدي دقة مفيدة.

خلي أطراف المسبار نضيفة وافحص الأسلاك من أي تشقق في العزل بانتظام، لأن سلك تالف خطر أمان ومصدر لقراءات غير مستقرة. غير البطارية أول ما مؤشر البطارية الضعيفة يظهر، لأن بطارية ضعيفة ممكن تحرف قراءات المقاومة والاستمرارية من غير ما تحس.

لمزيد من التفاصيل التقنية راجع تصميم الملتيميتر القلمي على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
