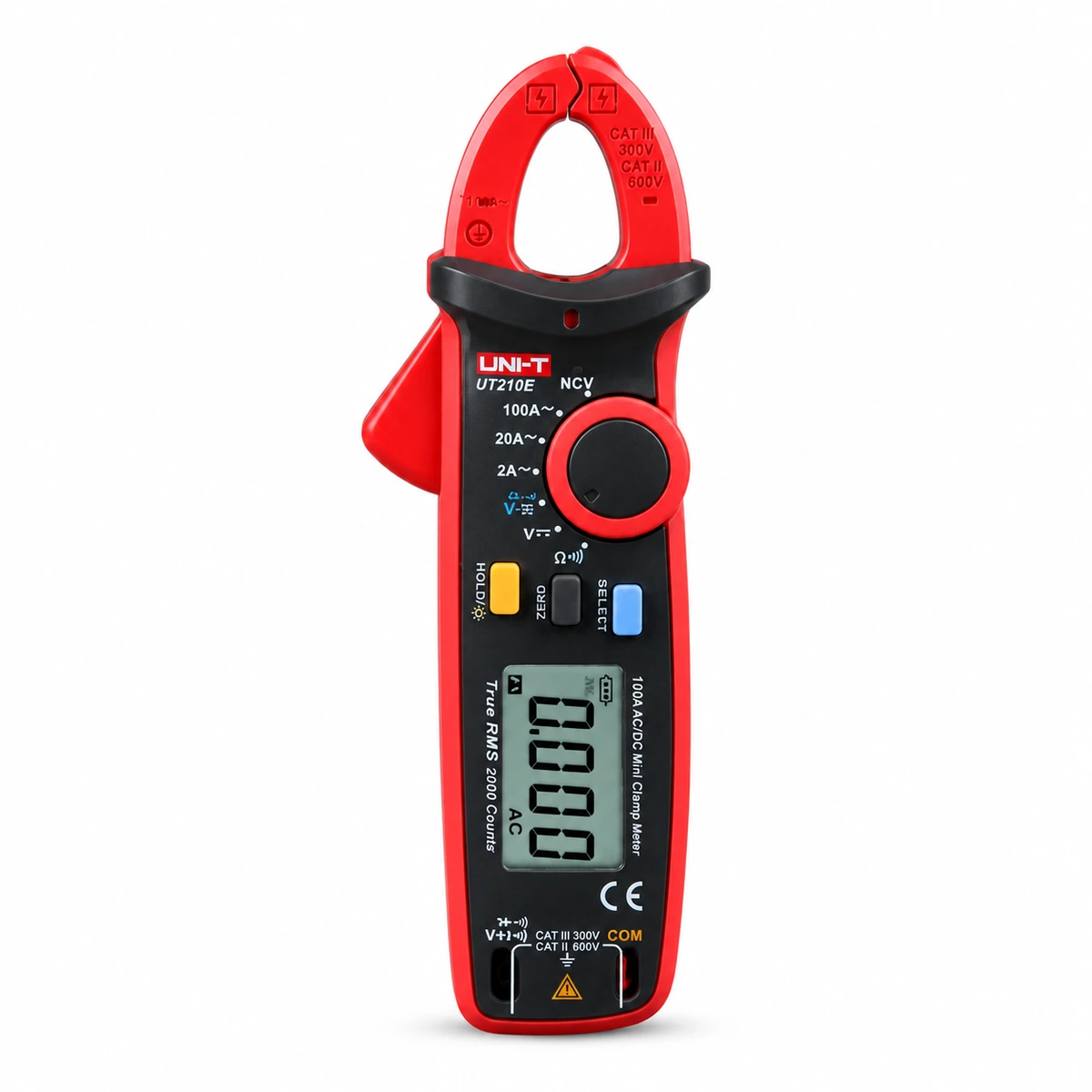

UNI-T UT210E Current Clamp and Multimeter

UNI-T UT210E Current Clamp and Multimeter

The UT210E mini clamp meter packs a True RMS clamp meter and multimeter into a compact 175x60x33.5mm body with a small 17mm jaw for tight spaces.

UT210E mini clamp meter – How It Works

Its small 17mm jaw fits into crowded panels and tight wire bundles a full-size clamp meter can’t access, while still reading AC/DC current up to 100A across three ranges. Its VFC (variable frequency control) function keeps readings accurate on motor-drive frequency outputs, and 1mA current resolution catches small changes a coarser meter would miss.

It covers the same AC/DC voltage up to 600V, resistance up to 20MOhm, and NCV detection expected of a full multimeter, all in a form factor small enough to carry in a shirt pocket.

Key Features

• Compact 17mm jaw, True RMS
• AC/DC current: 2A/20A/100A ranges
• VFC function, NCV detection
• AC/DC voltage up to 600V, resistance up to 20MOhm

Typical Applications

• Crowded panel and tight wire bundle current measurement
• Motor-drive frequency diagnostics with VFC
• Pocket-portable general electrical testing

Specifications

• Current: AC/DC 2A/20A/100A
• Voltage: AC/DC up to 600V
• Display: 2000 counts, True RMS
• Jaw: 17mm, 175x60x33.5mm body

Getting Accurate Readings

Before taking any measurement, confirm the test leads sit in the correct input jacks for the function selected, because leaving a lead in the current jack while measuring voltage is the single most common way a meter’s internal fuse gets blown. Start on the highest range when the expected value is unknown, then step down until the display shows useful resolution.

Keep the probe tips clean and check the leads for cracked insulation regularly, since a damaged lead is both a safety risk and a source of unstable readings. Replace the battery as soon as the low-battery indicator appears, because a weak cell can quietly skew resistance and continuity results well before the meter shuts down completely.

Reference: mini clamp meter design — browse our full range of UNI-T measuring instruments.

UNI-T UT210E Current Clamp and Multimeter

كلامب ميتر UT210E المصغر بيحط كلامب ميتر True RMS وملتيميتر في جسم مدمج 175x60x33.5 مم بفك صغير 17 مم للأماكن الضيقة.

UT210E mini clamp meter – إزاي شغالة

فكه الصغير 17 مم بيدخل في لوحات مزدحمة وحزم أسلاك ضيقة كلامب ميتر بحجم كامل مش هيوصلها، ولسه بيقرا تيار متردد/مستمر لحد 100 أمبير عبر ثلاث مديات. وظيفة VFC (تحكم تردد متغير) بتحافظ على دقة القراءات على مخرجات تردد درايف المحركات، ودقة تيار 1 ميلي أمبير بتلتقط تغيرات صغيرة جهاز أقل دقة هيفوتها.

بيغطي نفس فولت متردد/مستمر لحد 600 فولت ومقاومة لحد 20 ميجا أوم وكشف NCV المتوقعين من ملتيميتر كامل، كل ده في حجم صغير كفاية يتشال في جيب القميص.

المواصفات الأساسية

• فك مدمج 17 مم، True RMS
• تيار متردد/مستمر: مديات 2/20/100 أمبير
• وظيفة VFC، كشف NCV
• فولت متردد/مستمر لحد 600 فولت، مقاومة لحد 20 ميجا أوم

الاستخدامات

• قياس تيار لوحات مزدحمة وحزم أسلاك ضيقة
• تشخيص تردد درايف محركات بـVFC
• اختبار كهربائي عام محمول بالجيب

المواصفات الفنية

• التيار: متردد/مستمر 2/20/100 أمبير
• الفولت: متردد/مستمر لحد 600 فولت
• الشاشة: 2000 عدد، True RMS
• الفك: 17 مم، جسم 175x60x33.5 مم

إزاي تاخد قراءات دقيقة

قبل أي قياس، اتأكد إن أسلاك الاختبار متركبة في المقابس الصح للوظيفة المختارة، لأن سيبان سلك في مقبس التيار وانت بتقيس فولت أشهر سبب لحرق الفيوز الداخلي بتاع الجهاز. ابدأ بأعلى مدى لما القيمة المتوقعة مجهولة، وبعدين انزل بالتدريج لحد ما الشاشة تدي دقة مفيدة.

خلي أطراف المسبار نضيفة وافحص الأسلاك من أي تشقق في العزل بانتظام، لأن سلك تالف خطر أمان ومصدر لقراءات غير مستقرة. غير البطارية أول ما مؤشر البطارية الضعيفة يظهر، لأن بطارية ضعيفة ممكن تحرف قراءات المقاومة والاستمرارية من غير ما تحس.

لمزيد من التفاصيل التقنية راجع تصميم الكلامب ميتر المصغر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
