UNI-T UT663B-3m Rotatable Industrial Borescope

UT663B-3m rotatable borescope

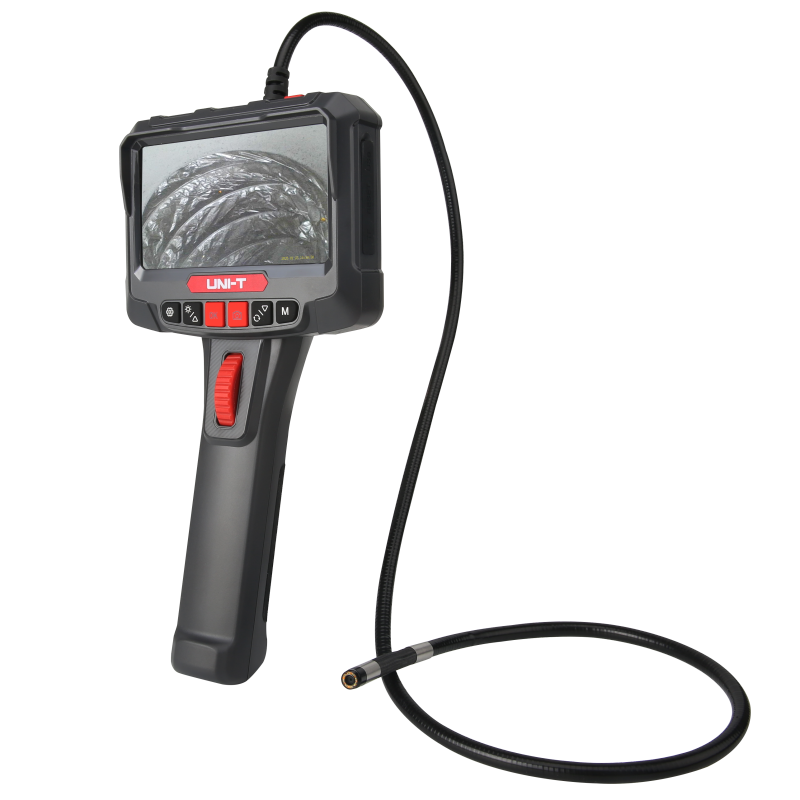

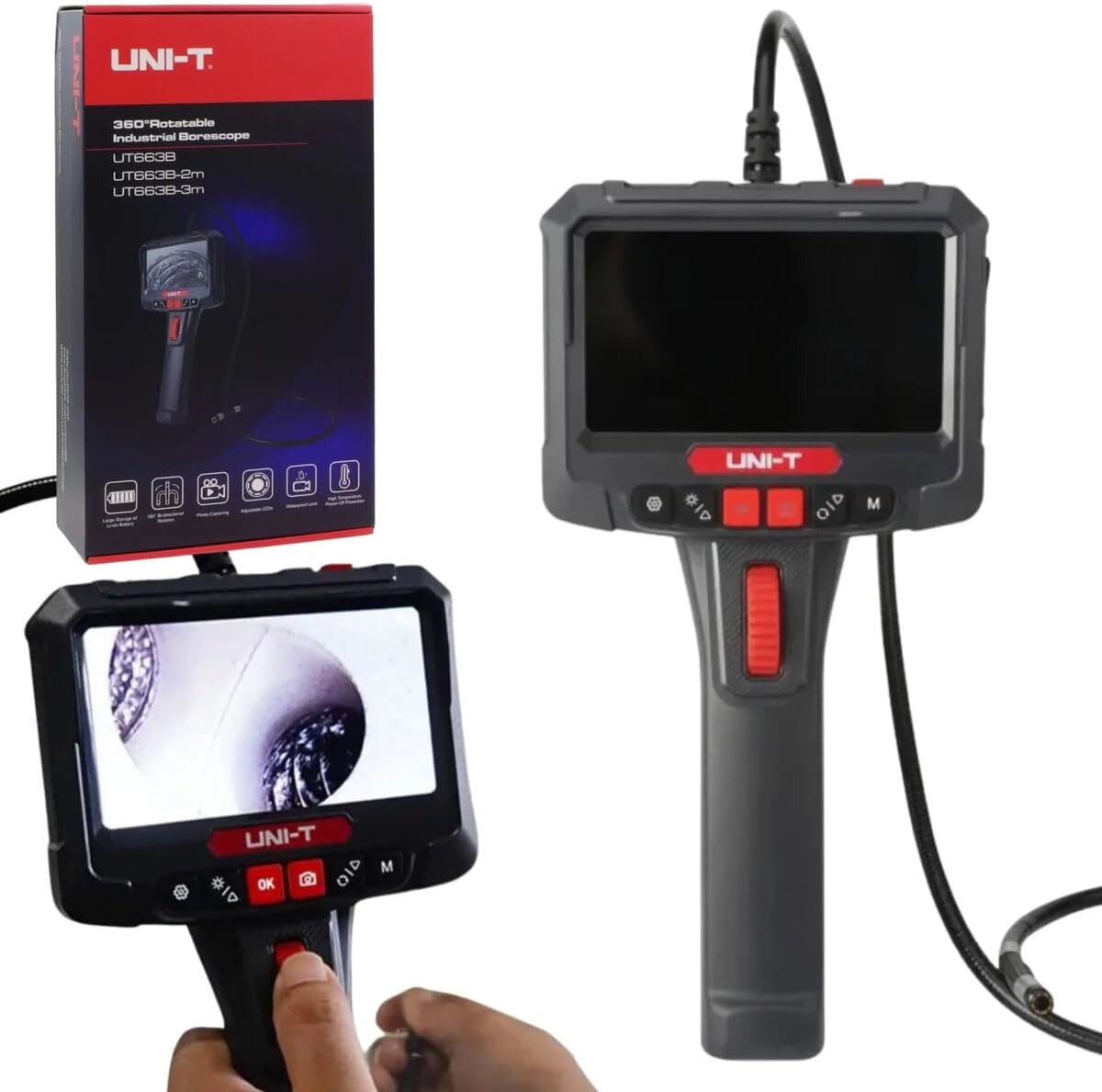

The UT663B-3m rotatable borescope from UNI-T is a different platform from the UT665P/UT667 series, adding 180-degree bi-directional camera-tip rotation and a wider 5-inch display for more flexible inspection angles.

How It Works

Where the UT667 series has a fixed camera angle, the UT663B’s probe tip rotates 180 degrees in both directions, letting the operator look around corners or up/down inside a cavity without repositioning the whole probe. Its 178-degree field of view is also notably wider than the UT667’s 70 degrees, and the 5-inch display gives more screen real estate for detailed inspection work. Features include photo capture, video recording, playback, audio recording, image rotation, and high-temperature warning protection, with 8 adjustable LEDs and an IP67-rated camera.

Key Features

• Probe length: 3m | 180-degree bi-directional tip rotation
• Field of view: 178 degrees (wide-angle)
• 5-inch display
• Photo/video capture, playback, audio recording
• 8 adjustable LEDs, IP67-rated camera, high-temp protection

Typical Applications

• Inspection requiring looking around corners or angles inside a cavity

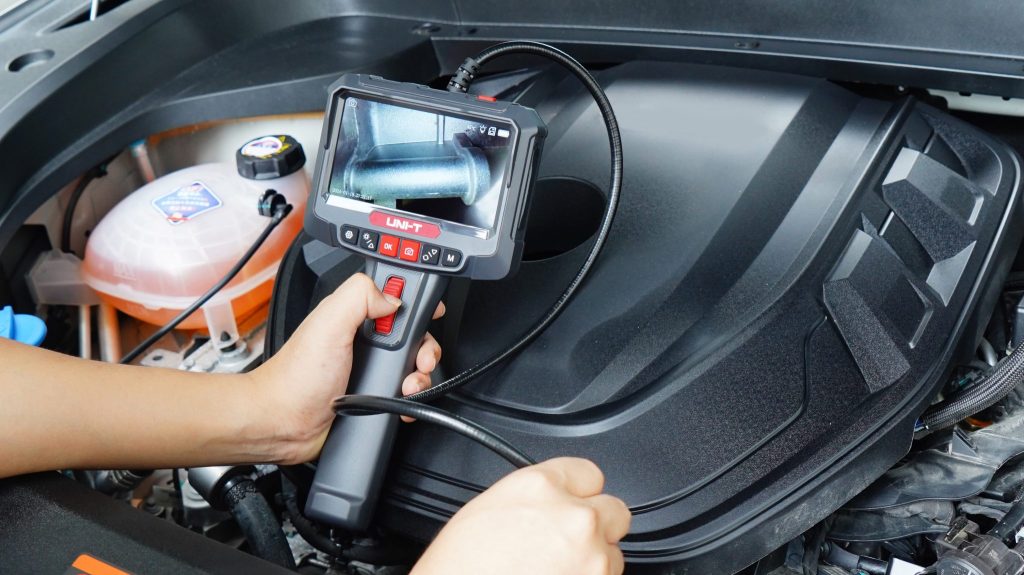

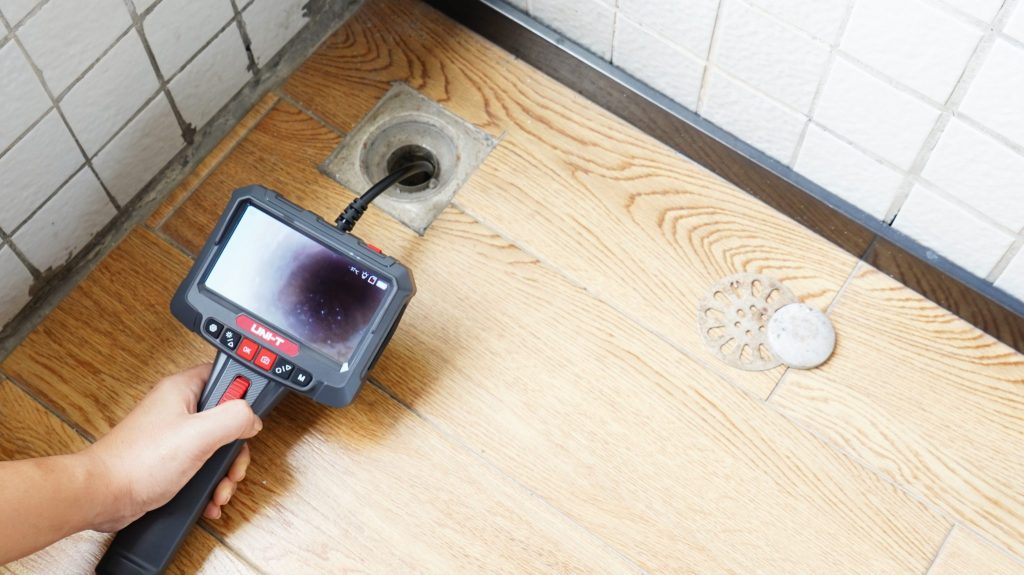

• Automotive engine, pipeline, and drain pipe inspection
• Building wall cavity inspection needing a wide field of view

Specifications

Probe length: 3m | Rotation: 180-degree bi-directional | FOV: 178 degrees | Display: 5in | Protection: IP67 camera | LEDs: 8 adjustable

Using the Camera Effectively

Feed the probe slowly and avoid forcing it around tight bends, because the internal wiring and camera head are the most fragile parts of any borescope and a sharp kink is usually permanent. Clean the lens with a soft cloth after inspecting oily or dusty cavities, since a smeared lens is the most frequent cause of an image that looks out of focus.

Lighting matters as much as resolution on this kind of tool, so adjust the LED brightness down when inspecting reflective surfaces that would otherwise wash out the image. Keep the cable loosely coiled during storage rather than wrapped tightly, as repeated tight coiling stresses the internal conductors and shortens the probe’s working life.

Reference: UNI-T UT663B product specifications | More UNI-T Measuring Instruments

UT663B-3m rotatable borescope

جهاز UT663B-3m rotatable borescope من UNI-T منصة مختلفة عن سلسلة UT665P/UT667، بيضيف دوران طرف الكاميرا 180 درجة في الاتجاهين وشاشة أعرض 5 بوصة لزوايا فحص أكثر مرونة.

إزاي شغالة

بينما سلسلة UT667 بزاوية كاميرا ثابتة، طرف مسبار UT663B بيدور 180 درجة في الاتجاهين، وده بيسمح للمشغل يشوف حوالين الزوايا أو لأعلى/أسفل داخل تجويف من غير إعادة توجيه المسبار كله. مجال رؤيته 178 درجة كمان أوسع بشكل ملحوظ من الـ70 درجة بتاعة UT667، والشاشة 5 بوصة بتديه مساحة عرض أكبر لأعمال الفحص التفصيلية. المميزات تشمل التقاط صور وتسجيل فيديو وتشغيل وتسجيل صوت ودوران صورة وحماية تحذير الحرارة العالية، بـ8 لمبات LED قابلة للضبط وكاميرا بتصنيف IP67.

المواصفات الأساسية

• طول المسبار: 3 متر | دوران طرف 180 درجة في الاتجاهين
• مجال الرؤية: 178 درجة (زاوية واسعة)
• شاشة 5 بوصة
• التقاط صور/فيديو، تشغيل، تسجيل صوت
• 8 لمبات LED قابلة للضبط، كاميرا IP67، حماية حرارة عالية

الاستخدامات

• فحص محتاج رؤية حوالين الزوايا داخل تجويف
• فحص محركات السيارات والأنابيب وخطوط الصرف
• فحص تجاويف حوائط المباني بمجال رؤية واسع

المواصفات الفنية

طول المسبار: 3 متر | الدوران: 180 درجة في الاتجاهين | مجال الرؤية: 178 درجة | الشاشة: 5 بوصة | الحماية: كاميرا IP67 | LED: 8 قابلة للضبط

استخدام الكاميرا بكفاءة

دخّل المسبار ببطء وتجنب إجباره حوالين منحنيات ضيقة، لأن الأسلاك الداخلية ورأس الكاميرا أهش أجزاء في أي بورسكوب وأي كسرة حادة غالبًا بتبقى دائمة. نضف العدسة بقماشة ناعمة بعد فحص تجاويف زيتية أو مليانة غبار، لأن عدسة ملطخة أشهر سبب لصورة شكلها مش واضحة.

الإضاءة مهمة قد الدقة في الأداة دي، فقلل سطوع الـLED وانت بتفحص أسطح عاكسة ممكن تغسل الصورة. خزن الكابل ملفوف بشكل مرتخي مش مشدود، لأن اللف الضيق المتكرر بيجهد الموصلات الداخلية ويقصر عمر المسبار.
