UNI-T LM320D Digital Angle Meter جهاز قياس زاوية الميل

UNI-T LM320D Digital Angle Meter جهاز قياس زاوية الميل

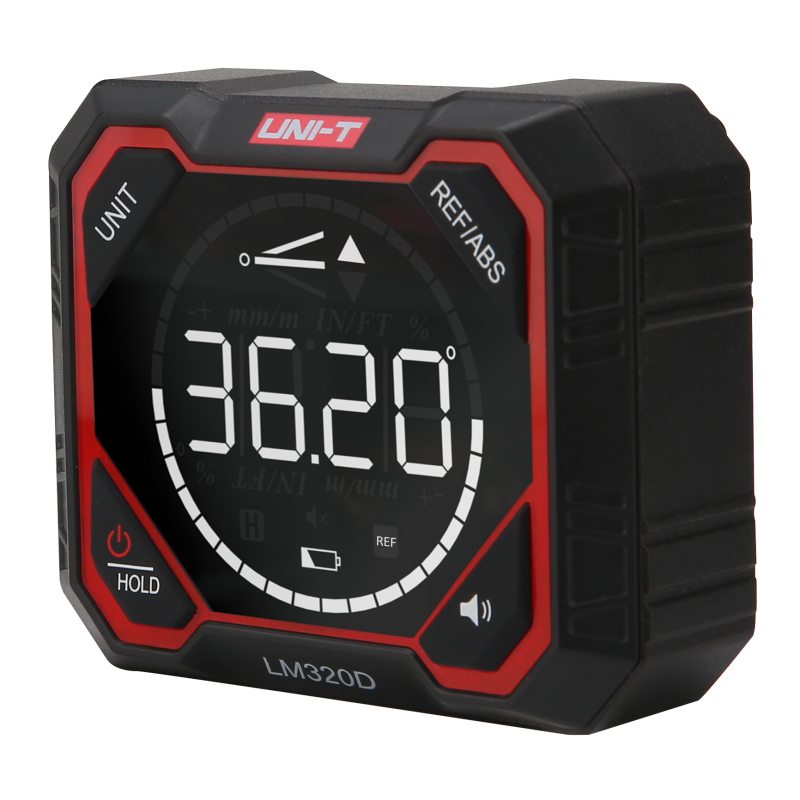

The LM320D angle meter from UNI-T is an aluminum-alloy digital inclinometer measuring angles across 4×90 degrees with +/-0.2-degree accuracy and a dual-sided magnetic base.

LM320D angle meter – How It Works

Stick its magnetic base onto a surface and it reads the angle in degrees, percentage, mm/m, or in/ft, switching between relative and absolute measurement modes depending on whether you’re comparing two surfaces or measuring against true level. As the base model in the LM320 family, it skips the laser-line guidance its LM320E and LM320F siblings, also in this catalog, add on top of the same core angle-sensing platform.

A 1000mAh rechargeable lithium battery provides about 14 hours of runtime, with an LED-backlit display and automatic screen rotation keeping readings visible from any angle.

Key Features

• Angle range: 4×90 degrees, +/-0.2 degree accuracy
• Dual-sided magnetic base
• 4 units: degrees/percentage/mm-m/in-ft
• Relative and absolute measurement modes

Typical Applications

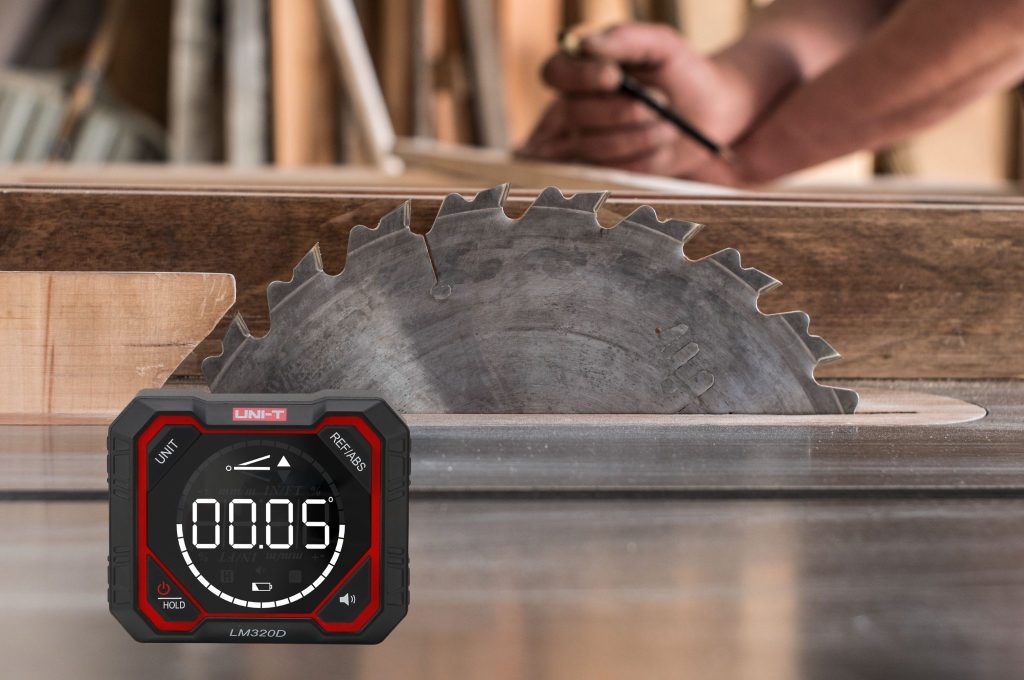

• Level and slope verification in construction

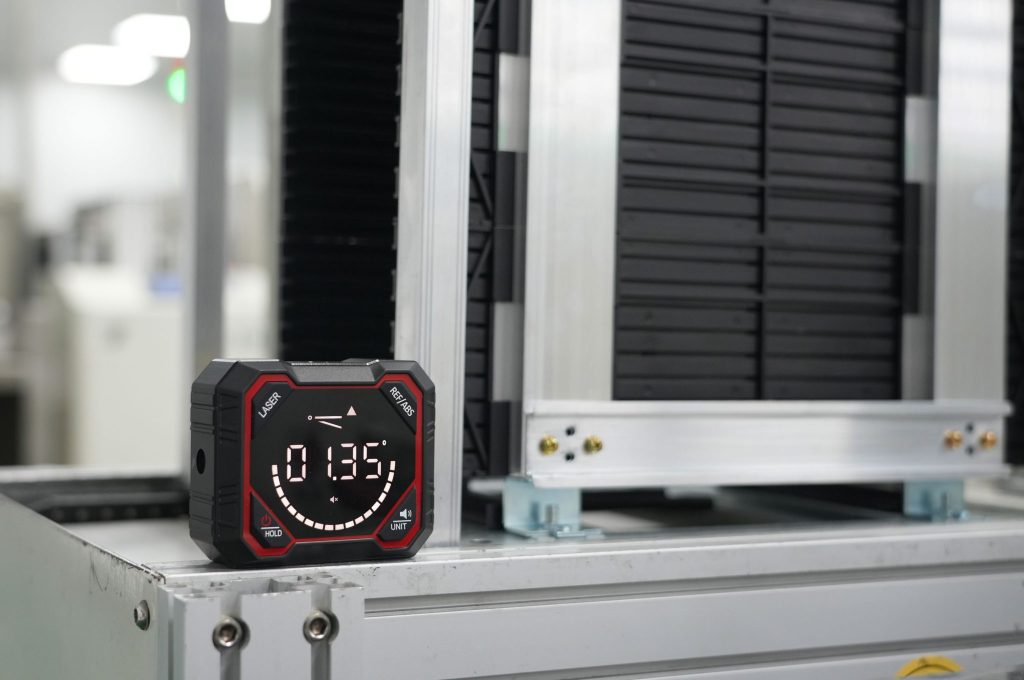

• Machinery alignment checks
• General angle and tilt measurement

Specifications

• Range: 4×90 degrees
• Accuracy: +/-0.2 degree, resolution 0.05 degree
• Battery: 1000mAh rechargeable Li-ion, ~14hr
• Base: Dual-sided magnetic

Calibration and Use

Check the instrument’s zero on a surface you know to be flat before trusting a critical measurement, and repeat the check by rotating the tool 180 degrees on the same spot. If the two readings differ, the difference is the instrument’s own offset rather than a property of the surface.

Let the tool settle for a moment before reading a digital angle display, because internal sensors need a brief period to stabilize after movement. Keep the reference face clean, as a single grain of debris under the base is enough to shift a precision angle reading by more than the tolerance the job requires.

Reference: digital inclinometer technology — browse our full range of UNI-T measuring instruments.

UNI-T LM320D Digital Angle Meter جهاز قياس زاوية الميل

مقياس زاوية LM320D من UNI-T مقياس ميل رقمي بجسم ألومنيوم بيقيس زوايا عبر 4×90 درجة بدقة ±0.2 درجة وقاعدة مغناطيسية ثنائية الجانب.

LM320D angle meter – إزاي شغالة

ثبّت قاعدته المغناطيسية على سطح وهيقرا الزاوية بالدرجات أو النسبة المئوية أو مم/متر أو إنش/قدم، بيبدّل بين وضع قياس نسبي ومطلق حسب لو بتقارن بين سطحين أو بتقيس مقابل مستوى حقيقي. بما إنه الموديل الأساسي في عائلة LM320، بيتخطى توجيه خط الليزر اللي إخوته LM320E وLM320F، موجودين كمان في الكتالوج، بيضيفوه فوق نفس منصة استشعار الزاوية الأساسية.

بطارية ليثيوم قابلة للشحن 1000 مللي أمبير ساعة بتوفر حوالي 14 ساعة تشغيل، مع شاشة مضيئة LED ودوران شاشة تلقائي بيخلي القراءات واضحة من أي زاوية.

المواصفات الأساسية

• مدى زاوية: 4×90 درجة، دقة ±0.2 درجة
• قاعدة مغناطيسية ثنائية الجانب
• 4 وحدات: درجات/نسبة مئوية/مم-متر/إنش-قدم
• أوضاع قياس نسبي ومطلق

الاستخدامات

• التحقق من مستوى وميل في البناء
• فحوصات محاذاة معدات
• قياس زاوية وميل عام

المواصفات الفنية

• المدى: 4×90 درجة
• الدقة: ±0.2 درجة، دقة تفصيلية 0.05 درجة
• البطارية: ليثيوم قابل للشحن 1000 مللي أمبير ساعة، ~14 ساعة
• القاعدة: مغناطيسية ثنائية الجانب

المعايرة والاستخدام

افحص صفر الجهاز على سطح متأكد إنه مستوي قبل ما تثق في قياس حرج، وكرر الفحص بلف الأداة 180 درجة في نفس المكان. لو القراءتين اختلفوا، الفرق ده إزاحة الجهاز نفسه مش خاصية في السطح.

سيب الأداة تستقر لحظة قبل قراءة شاشة الزاوية الرقمية، لأن الحساسات الداخلية محتاجة فترة قصيرة تستقر فيها بعد الحركة. خلي وش المرجع نضيف، لأن حبة أوساخ واحدة تحت القاعدة كافية تزيح قراءة زاوية دقيقة أكتر من السماحية اللي الشغلانة محتاجاها.

لمزيد من التفاصيل التقنية راجع تقنية مقياس الميل الرقمي على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
