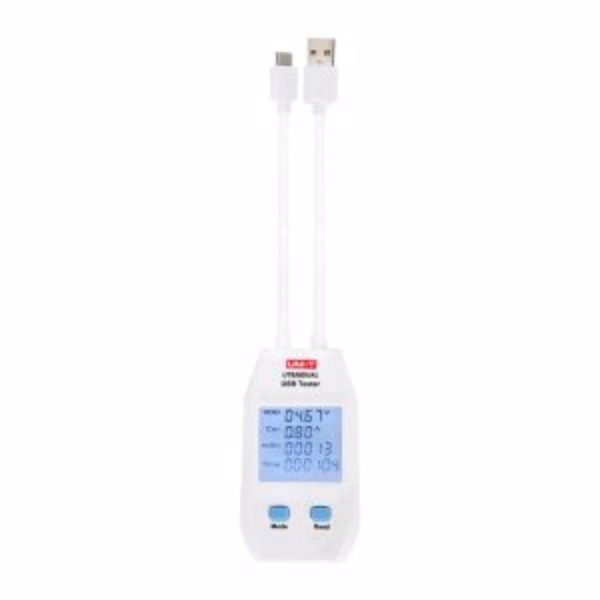

UNI-T UT658 DUAL USB Tester

UNI-T UT658DUAL USB Tester

The UT658DUAL USB tester is a dual-port UNI-T meter that reads voltage, current, capacity, and energy passing through a USB Type-A or Type-C connection, with support for major fast-charge protocols.

UT658DUAL USB tester – How It Works

Insert it inline between a charger and a device and it measures 4V-24V output voltage and 0.05A-5A current in real time, accumulating total capacity up to 99999mAh and logging up to 10 test sessions with a built-in timer up to nearly 100 hours.

It also reads D+ and D- data-line voltages and loop resistance (1-480 ohms), useful for diagnosing a cable or port that charges slower than expected. With support for QC 1.0/2.0/3.0/4.0 fast-charge protocols across both Type-A and Type-C, it covers the charging standards most current phones and power banks actually use.

Key Features

• Voltage 4-24V, current 0.05-5A measurement
• Capacity tracking up to 99999mAh, 10-session data log
• D+/D- data-line voltage and loop resistance (1-480 ohm)
• QC 1.0/2.0/3.0/4.0 fast-charge protocol support

Typical Applications

• Charger and power bank output verification
• Diagnosing slow-charging cables or ports
• Fast-charge protocol compatibility testing

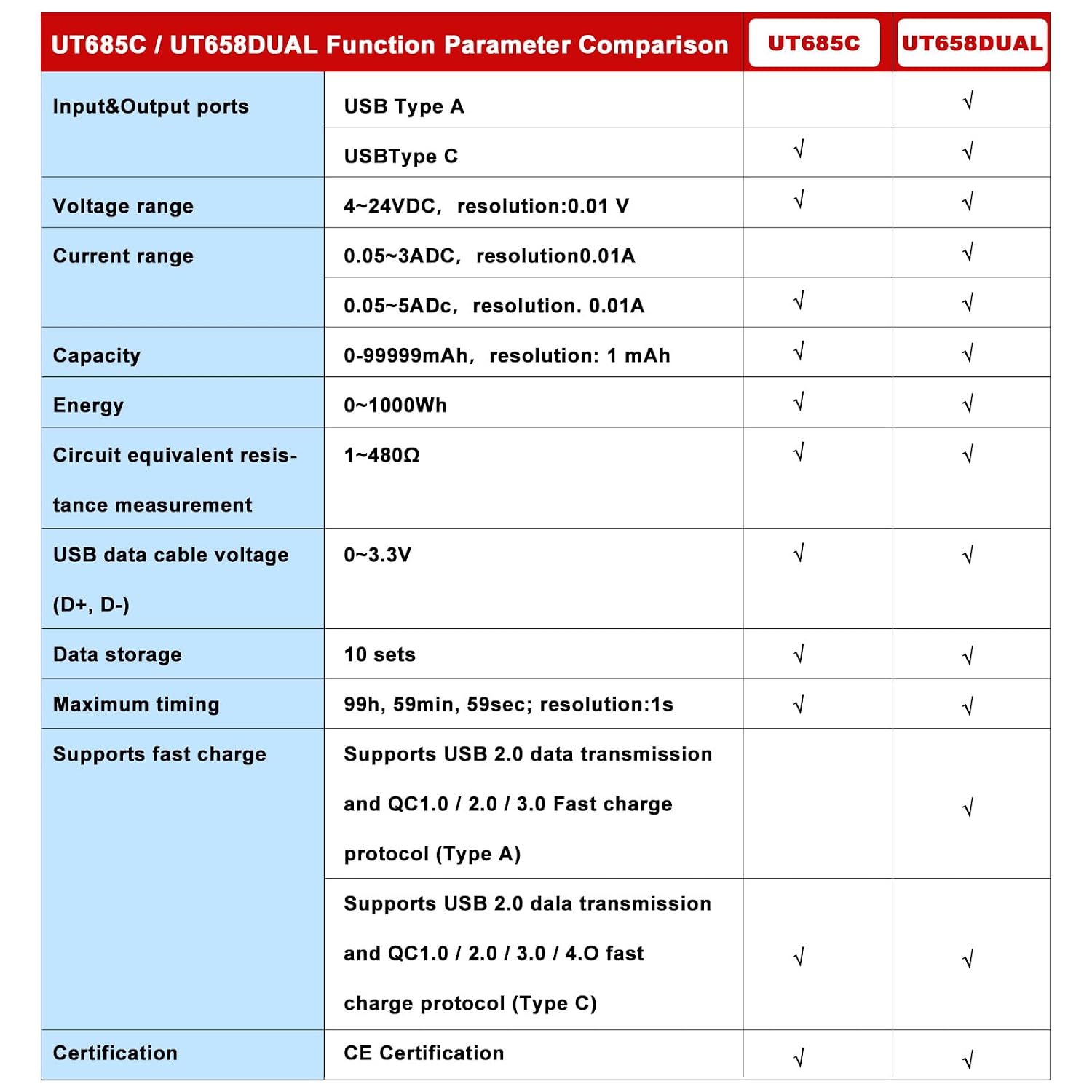

Specifications

• Voltage: 4-24V
• Current: 0.05-5A
• Capacity: up to 99999mAh
• Resistance: 1-480 ohm loop measurement

Care and Practical Notes

Store the instrument in a dry place within its rated temperature range and remove the batteries if it will sit unused for an extended period, because a leaking cell is one of the most common ways a perfectly good test instrument is written off. A protective case pays for itself the first time the tool is dropped.

Let the instrument acclimatize when moving it between very different environments, and allow a short warm-up before precision work, since internal components need to reach a stable temperature before their readings settle. Comparing measurements against a known reference occasionally is the simplest way to catch drift before it affects a job that matters.

Reference: USB power delivery standards. Browse our full range of UNI-T measuring instruments at Electrolik.

UNI-T UT658DUAL USB Tester

فاحص USB UT658DUAL جهاز UNI-T بمنفذين بيقرا الفولت والتيار والسعة والطاقة المارة عبر توصيلة USB نوع A أو Type-C، بدعم لبروتوكولات الشحن السريع الرئيسية.

UT658DUAL USB tester – إزاي شغالة

وصّله بين الشاحن والجهاز وهيقيس فولت الخرج 4-24 فولت والتيار 0.05-5 أمبير في الوقت الفعلي، بيجمع سعة إجمالية لحد 99999 مللي أمبير ساعة ويسجل لحد 10 جلسات اختبار بمؤقت مدمج لحد حوالي 100 ساعة.

بيقرا كمان فولت خطوط البيانات D+ وD- ومقاومة الحلقة (1-480 أوم)، مفيد لتشخيص كابل أو منفذ بيشحن أبطأ من المتوقع. بدعم بروتوكولات الشحن السريع QC 1.0/2.0/3.0/4.0 عبر Type-A وType-C، بيغطي معايير الشحن اللي معظم التليفونات وباور بانك الحالية فعليًا بتستخدمها.

المواصفات الأساسية

• قياس فولت 4-24، تيار 0.05-5 أمبير
• تتبع سعة لحد 99999 مللي أمبير ساعة، تسجيل 10 جلسات
• فولت خطوط بيانات D+/D- ومقاومة حلقة (1-480 أوم)
• دعم بروتوكولات شحن سريع QC 1.0/2.0/3.0/4.0

الاستخدامات

• التحقق من خرج الشاحن وباور بانك
• تشخيص كابلات أو منافذ شحن بطيئة
• اختبار توافق بروتوكول الشحن السريع

المواصفات الفنية

• الفولت: 4-24 فولت
• التيار: 0.05-5 أمبير
• السعة: لحد 99999 مللي أمبير ساعة
• المقاومة: قياس حلقة 1-480 أوم

العناية وملاحظات عملية

خزن الجهاز في مكان جاف في حدود مدى حرارته المقنن وشيل البطاريات لو هيقعد من غير استخدام فترة طويلة، لأن بطارية بتسرب من أشهر الطرق اللي بيتشطب بيها جهاز قياس سليم تمامًا. شنطة حماية بتعوض تكلفتها أول مرة الأداة توقع.

سيب الجهاز يتأقلم لما تنقله بين بيئات مختلفة جدًا، وسيبه يسخن فترة قصيرة قبل الشغل الدقيق، لأن المكونات الداخلية محتاجة توصل لحرارة مستقرة قبل ما قراءاتها تستقر. مقارنة القياسات بمرجع معروف من وقت للتاني أبسط طريقة تمسك بيها الانحراف قبل ما يأثر على شغلانة مهمة.

تصفح باقي أجهزة قياس UNI-T المتوفرة عندنا في Electrolik.
