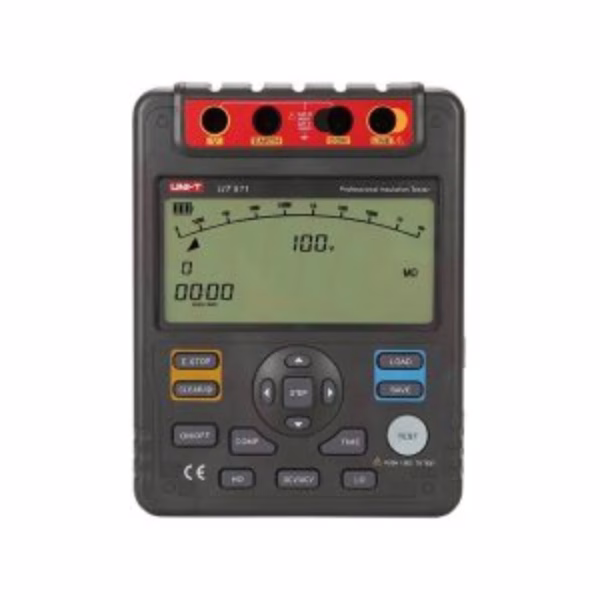

UNI-T UT511 Insulation Resistance Tester

UNI-T UT511 Insulation Resistance Tester

The UT511 insulation tester tests at 100V to 1000V, measuring insulation resistance from 500kΩ to 10GΩ on a large 9999-count display with a 30-segment analog bar graph.

UT511 insulation tester – How It Works

Its analog bar graph tracks resistance trends visually alongside the numeric readout, useful for watching a reading stabilize or drift during a test rather than waiting for a single final number. PI and DAR diagnostics, comparison mode with upper/lower limits, and continuous measurement round out a tool built for evaluating transformers, generators, and high-voltage motors rather than just simple cable checks.

18-group data storage and automatic current discharge with a high-voltage output alarm round out a tester built for safe, repeatable use on industrial equipment.

Key Features

• Test voltage: 100-1000V
• Resistance range: 500kΩ-10GΩ
• 9999-count display, 30-segment analog bar graph
• PI/DAR, comparison mode, 18-group storage

Typical Applications

• Transformer and generator insulation evaluation
• High-voltage motor insulation testing
• Visual trend-tracking during extended tests

Specifications

• Test Voltage: 100-1000V
• Resistance: 500kΩ-10GΩ
• Display: 9999-count, 30-segment bar graph
• Storage: 18 groups

Safe Testing Practice

Always confirm the circuit is fully de-energized and isolated before applying a test voltage, because insulation testers deliberately output high voltage and connecting one to a live circuit is dangerous to both the operator and the instrument. Discharge the tested equipment afterwards, since cables and windings can hold a charge long enough to deliver a shock minutes later.

Disconnect sensitive electronics from the circuit before testing, as the applied test voltage can damage semiconductors and surge protection devices that were never designed to see it. Record readings alongside ambient temperature and humidity, because insulation resistance varies significantly with both and a trend over time tells far more than a single absolute number.

Reference: megohmmeter insulation testing — browse our full range of UNI-T measuring instruments.

UNI-T UT511 Insulation Resistance Tester

فاحص UT511 للعزل بيختبر من 100 لـ1000 فولت، بيقيس مقاومة عزل من 500 كيلو أوم لـ10 جيجا أوم على شاشة كبيرة 9999 عدد مع رسم شريطي تناظري 30 قطاع.

UT511 insulation tester – إزاي شغالة

الرسم الشريطي التناظري بتاعه بيتابع اتجاهات المقاومة بصريًا جنب القراءة الرقمية، مفيد لمراقبة قراءة بتستقر أو تنحرف أثناء اختبار بدل ما تستنى رقم نهائي واحد. تشخيصات PI وDAR ووضع مقارنة بحدود عليا/دنيا وقياس مستمر بيكملوا أداة مبنية لتقييم ترانسفورمرات ومولدات ومحركات جهد عالي مش بس فحوصات كابل بسيطة.

تخزين بيانات 18 مجموعة وتفريغ تيار تلقائي بإنذار خرج جهد عالي بيكملوا فاحص مبني للاستخدام الآمن والمتكرر على معدات صناعية.

المواصفات الأساسية

• فولت الاختبار: 100-1000 فولت
• مدى المقاومة: 500 كيلو أوم-10 جيجا أوم
• شاشة 9999 عدد، رسم شريطي تناظري 30 قطاع
• PI/DAR، وضع مقارنة، تخزين 18 مجموعة

الاستخدامات

• تقييم عزل ترانسفورمر ومولد
• اختبار عزل محرك جهد عالي
• متابعة اتجاه بصرية أثناء اختبارات ممتدة

المواصفات الفنية

• فولت الاختبار: 100-1000 فولت
• المقاومة: 500 كيلو أوم-10 جيجا أوم
• الشاشة: 9999 عدد، رسم شريطي 30 قطاع
• التخزين: 18 مجموعة

ممارسات اختبار آمنة

دايمًا اتأكد إن الدائرة مفصولة ومعزولة تمامًا قبل ما تطبق فولت اختبار، لأن أجهزة اختبار العزل بتطلع فولت عالي عن قصد وتوصيلها بدائرة حية خطر على المشغل والجهاز. فرّغ المعدة المختبرة بعد الاختبار، لأن الكابلات والملفات ممكن تحتفظ بشحنة كافية تدي صدمة بعد دقايق.

افصل الإلكترونيات الحساسة من الدائرة قبل الاختبار، لأن فولت الاختبار المطبق ممكن يضر أشباه الموصلات وأجهزة الحماية من التيار العالي اللي ماتصممتش تشوفه. سجل القراءات مع حرارة ورطوبة الجو، لأن مقاومة العزل بتتغير كتير مع الاتنين والاتجاه مع الوقت بيقول أكتر بكتير من رقم مطلق واحد.

لمزيد من التفاصيل التقنية راجع اختبار العزل بالميجاوميتر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
