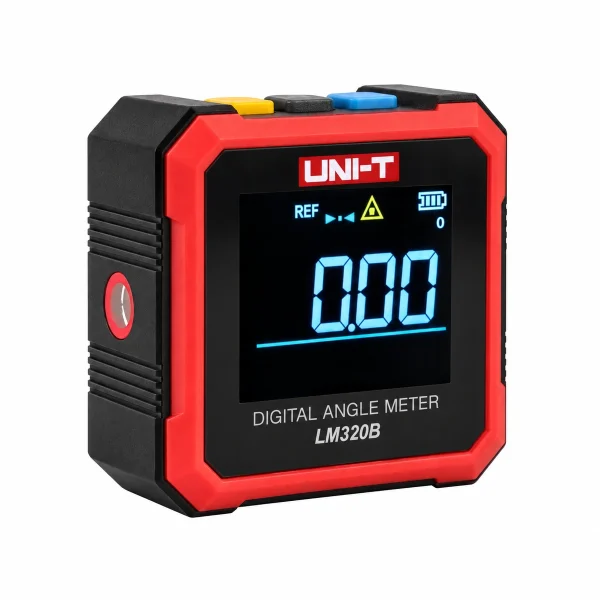

LM320B Angle Meter

LM320B Angle Meter

The LM320B digital angle meter measures across a full 4×90 degrees at plus/minus 0.2 degree accuracy, with dual-side lasers and a magnetic base for hands-free angle marking.

LM320B digital angle meter – How It Works

Its four-sided magnetic base clamps onto any metallic surface – a beam, a machine frame, ductwork – freeing both hands to mark or adjust while it holds a steady angle reading on its bright EBTN display. Dual-side lasers project a visible line for marking work, and it switches between relative and absolute measurement modes depending on whether you’re measuring from a reference angle or true level.

A 3.7V lithium battery charges over USB Type-C for about 2 hours of working time – modern power management compared to disposable-battery angle finders.

Key Features

• Range: 4×90 degrees, accuracy plus/minus 0.2 degree
• Dual-side lasers for visible marking
• Four-side magnetic base
• USB Type-C charging, relative/absolute modes

Typical Applications

• Hands-free angle measurement on metal structures
• Machine and ductwork alignment checks
• Marking precise angles with dual lasers

Specifications

• Range: 4×90 degrees
• Accuracy: plus/minus 0.2 degree, resolution 0.01 degree
• Laser: 630-670nm, under 1mW
• Power: 3.7V lithium, USB Type-C, ~2h runtime

Calibration and Use

Check the instrument’s zero on a surface you know to be flat before trusting a critical measurement, and repeat the check by rotating the tool 180 degrees on the same spot. If the two readings differ, the difference is the instrument’s own offset rather than a property of the surface.

Let the tool settle for a moment before reading a digital angle display, because internal sensors need a brief period to stabilize after movement. Keep the reference face clean, as a single grain of debris under the base is enough to shift a precision angle reading by more than the tolerance the job requires.

Reference: digital angle measurement (inclinometers) — browse our full range of UNI-T measuring instruments.

LM320B Angle Meter

مقياس LM320B الرقمي للزاوية بيقيس عبر مدى كامل 4×90 درجة بدقة زائد أو ناقص 0.2 درجة، بليزرين على الجانبين وقاعدة مغناطيسية للتعليم بالزاوية من غير إيدين.

LM320B digital angle meter – إزاي شغالة

قاعدته المغناطيسية رباعية الجوانب بتتثبت على أي سطح معدني – عارضة، هيكل ماكينة، مجرى هواء – وده بيحرر إيديك الاتنين للتعليم أو الضبط وهو ماسك قراءة زاوية ثابتة على شاشته المضيئة EBTN. ليزرين على الجانبين بيعرضوا خط مرئي للتعليم، وبيبدّل بين وضعي قياس نسبي ومطلق حسب لو بتقيس من زاوية مرجعية أو مستوى حقيقي.

بطارية ليثيوم 3.7 فولت بتتشحن عبر USB Type-C لحوالي ساعتين وقت شغل – إدارة طاقة حديثة مقارنة بمقاييس زاوية ببطاريات استهلاكية.

المواصفات الأساسية

• المدى: 4×90 درجة، دقة زائد أو ناقص 0.2 درجة
• ليزرين على الجانبين للتعليم المرئي
• قاعدة مغناطيسية رباعية الجوانب
• شحن USB Type-C، أوضاع نسبي/مطلق

الاستخدامات

• قياس زاوية بدون إيدين على هياكل معدنية
• فحوصات محاذاة ماكينات ومجاري هواء
• تعليم زوايا دقيقة بليزرين

المواصفات الفنية

• المدى: 4×90 درجة
• الدقة: زائد أو ناقص 0.2 درجة، دقة تمييز 0.01 درجة
• الليزر: 630-670 نانومتر، أقل من 1 ميلي وات
• الطاقة: ليثيوم 3.7 فولت، USB Type-C، حوالي ساعتين تشغيل

المعايرة والاستخدام

افحص صفر الجهاز على سطح متأكد إنه مستوي قبل ما تثق في قياس حرج، وكرر الفحص بلف الأداة 180 درجة في نفس المكان. لو القراءتين اختلفوا، الفرق ده إزاحة الجهاز نفسه مش خاصية في السطح.

سيب الأداة تستقر لحظة قبل قراءة شاشة الزاوية الرقمية، لأن الحساسات الداخلية محتاجة فترة قصيرة تستقر فيها بعد الحركة. خلي وش المرجع نضيف، لأن حبة أوساخ واحدة تحت القاعدة كافية تزيح قراءة زاوية دقيقة أكتر من السماحية اللي الشغلانة محتاجاها.

لمزيد من التفاصيل التقنية راجع قياس الزاوية الرقمي على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
