ESP32 Development Board (30pins)

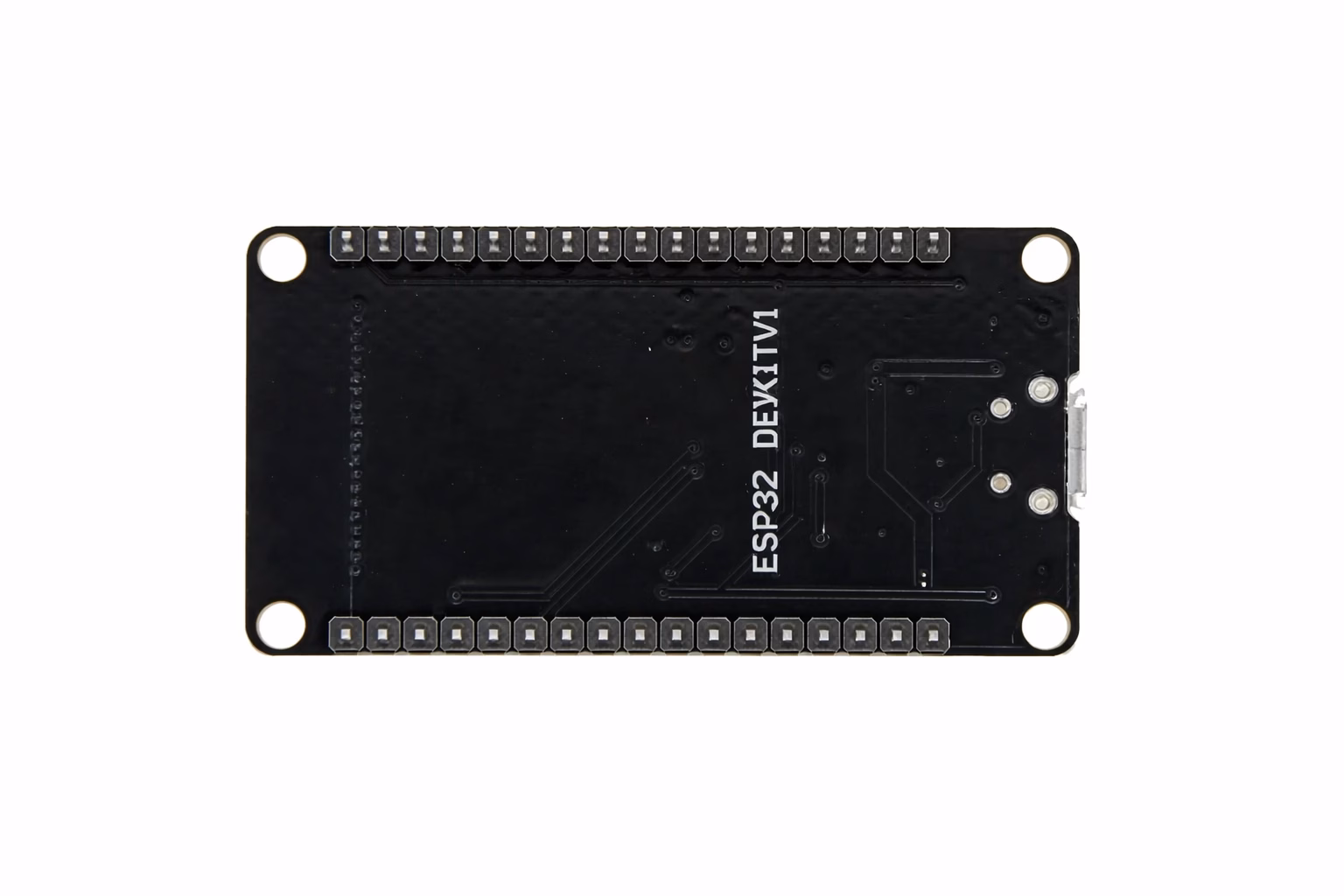

ESP32 Development Board (30 Pins)

The ESP32 Development Board 30 pins is built around the ESP-WROOM-32 module, giving it a dual-core Xtensa LX6 processor clocked up to 240MHz alongside integrated 802.11 b/g/n WiFi and Bluetooth 4.2 — two full radios on one small board, which is the main reason this family replaced plain ESP8266 boards for anything that needs Bluetooth too.

ESP32 30-Pin – Core Specs

Behind the radios sits 4MB of SPI flash and 520KB of on-chip SRAM, enough headroom for WiFi-connected sensor logging or a small web server running directly on the chip. The 30-pin layout breaks out 25 GPIO pins plus 5V, 3V3 and GND, covering UART, SPI, I2C, ADC, DAC and PWM. A CP2102 USB-to-UART bridge plus automatic reset circuitry means the board programs directly over Micro USB with no external programmer, and capacitive touch inputs and a Hall sensor are also built into the ESP32 silicon itself.

Key Features

• Dual-core Xtensa LX6 @ up to 240MHz
• WiFi 802.11 b/g/n + Bluetooth 4.2 (BR/EDR + BLE)
• 4MB flash, 520KB SRAM
• 25 GPIO pins, CP2102 USB-UART bridge

Typical Applications

• WiFi/Bluetooth IoT sensor nodes
• Home automation controllers
• Projects needing both wireless protocols on one chip

Specifications

• Power: 5V via Micro USB
• Interfaces: UART, SPI, I2C, ADC, DAC, PWM
• Extra: capacitive touch, Hall sensor, SD card interface

Specifications are sourced from Random Nerd Tutorials’ ESP32 reference guide and DOIT DevKit documentation. Genuine CP2102 boards need the Silicon Labs CP210x driver installed once on Windows before the port appears in the Arduino IDE, after which uploading a sketch works the same as on any Arduino board.

Because both WiFi and Bluetooth run from the same chip, a single ESP32 board can connect to a home network for data logging while also pairing with a phone over Bluetooth for local configuration, which is a common pattern in DIY home automation builds.

Looking for more boards? Browse our full range of development boards.

ESP32 Development Board (30 بن)

بورد ESP32 Development Board بـ30 بن مبني على موديول ESP-WROOM-32، وده بيديله معالج ثنائي النواة Xtensa LX6 بسرعة توصل لـ240 ميجاهرتز مع واي فاي 802.11 b/g/n وبلوتوث 4.2 مدمجين — رادار لاسلكي كامل مزدوج على بورد صغير، وده السبب الرئيسي إن العائلة دي حلت محل بوردات ESP8266 العادية في أي حاجة محتاجة بلوتوث كمان.

ESP32 30 بن – المواصفات الأساسية

وراء الرادارين فيه 4 ميجابايت فلاش SPI و520 كيلوبايت SRAM على الشريحة، مساحة كفاية لتسجيل بيانات حساسات عبر واي فاي أو سيرفر ويب صغير شغال على الشريحة مباشرة. تصميم الـ30 بن بيوفر 25 بن GPIO بالإضافة لـ5 فولت و3.3 فولت وGND، وبيغطي UART وSPI وI2C وADC وDAC وPWM. شريحة CP2102 لتحويل USB لتسلسلي مع دايرة إعادة تعيين تلقائية بتخلي البورد يتبرمج مباشرة عبر Micro USB من غير برمّج خارجي، وحساسات لمس سعوية وحساس Hall متضمنين في شريحة ESP32 نفسها.

المواصفات الأساسية

• معالج ثنائي النواة Xtensa LX6 حتى 240 ميجاهرتز
• واي فاي 802.11 b/g/n + بلوتوث 4.2 (BR/EDR + BLE)
• 4 ميجابايت فلاش، 520 كيلوبايت SRAM
• 25 بن GPIO، شريحة CP2102

الاستخدامات

• عقد حساسات IoT بواي فاي/بلوتوث
• متحكمات أتمتة منزلية
• مشاريع محتاجة البروتوكولين اللاسلكيين على شريحة واحدة

المواصفات الفنية

• التغذية: 5 فولت عبر Micro USB
• الواجهات: UART، SPI، I2C، ADC، DAC، PWM
• إضافي: لمس سعوي، حساس Hall، منفذ كارت SD

المواصفات مأخوذة من دليل Random Nerd Tutorials المرجعي لـESP32 وتوثيق DOIT DevKit. بوردات CP2102 الأصلية محتاجة تثبيت درايفر Silicon Labs CP210x مرة واحدة على ويندوز قبل ما المنفذ يظهر في Arduino IDE.
