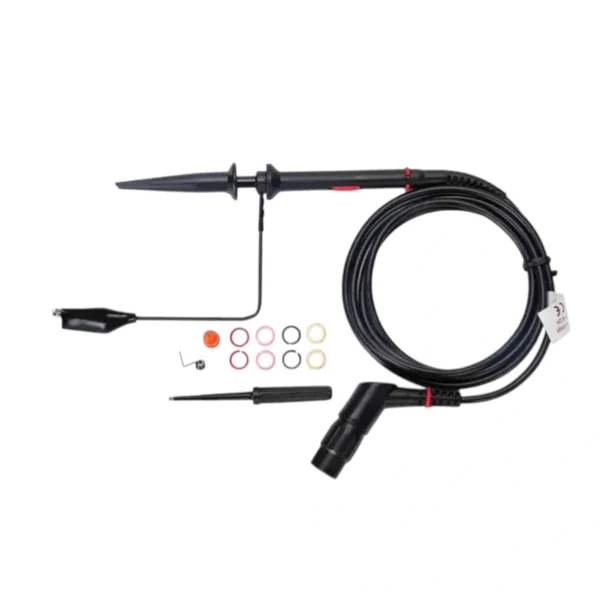

UT-H04 Clamp Meter Hook

UT-H04 passive probe

The UT-H04 passive probe from UNI-T is a 100MHz passive oscilloscope probe made specifically for the UTD1000 handheld oscilloscope series, part of UNI-T’s UT-H00 probe family (UT-H01 through UT-H05, spanning 25MHz to 200MHz).

How It Works

The UT-H04 uses a 10:1 attenuation factor to handle a maximum input of 600Vpp while delivering 100MHz of usable bandwidth to the connected handheld scope. Its 1.3m cable gives enough reach for typical bench and field probing without excessive cable capacitance degrading the signal.

Key Features

• 100MHz bandwidth
• 10:1 attenuation ratio
• Maximum input: 600Vpp
• Cable length: 1.3m
• Designed for UNI-T UTD1000 handheld oscilloscope series

Typical Applications

• Replacing a worn or damaged handheld-scope probe
• General waveform capture with a UTD1000-series instrument
• Field and bench electronics diagnostics

Specifications

Bandwidth: 100MHz | Attenuation: 10:1 | Max input: 600Vpp | Cable length: 1.3m | Compatible series: UTD1000 handheld oscilloscopes

Note: this listing’s catalog title references a “clamp meter hook,” but the confirmed UT-H04 part number is actually a passive oscilloscope probe for the UTD1000 handheld series, not a clamp-style accessory — the content above reflects the real, sourced specification rather than the catalog title’s description.

Setup and Probe Notes

Compensate the probes before any serious measurement session, because an uncompensated probe distorts square-wave edges enough to make a healthy signal look like a fault. Most scopes include a built-in calibration output for exactly this purpose, and the adjustment takes less than a minute with a small trimmer tool.

Match the probe attenuation setting on the scope to the physical switch on the probe itself, since a mismatch silently multiplies or divides every voltage reading by ten. Keep ground leads as short as practical when looking at fast edges, because a long ground loop adds ringing and overshoot that belong to the measurement setup rather than the circuit under test.

Reference: UNI-T UT-H04 product specifications | More UNI-T Measuring Instruments

UT-H04 passive probe

مسبار UT-H04 passive probe من UNI-T مسبار أوسيلوسكوب باسيف بتردد 100 ميجاهرتز، مخصص لسلسلة الأوسيلوسكوب المحمول UTD1000، وهو جزء من عائلة مسابير UT-H00 (من UT-H01 إلى UT-H05، بترددات من 25 إلى 200 ميجاهرتز).

إزاي شغالة

المسبار بيستخدم نسبة تخفيف 10:1 عشان يتعامل مع دخل حتى 600 فولت (Vpp) مع توصيل تردد فعال 100 ميجاهرتز للجهاز المحمول المتصل. سلكه بطول 1.3 متر بيدي مساحة كافية للقياس في المعمل والميدان من غير ما سعة السلك تأثر على جودة الإشارة.

المواصفات الأساسية

• تردد 100 ميجاهرتز
• نسبة تخفيف 10:1
• أقصى دخل: 600 فولت (Vpp)
• طول السلك: 1.3 متر
• مصمم لسلسلة UTD1000 المحمولة من UNI-T

الاستخدامات

• استبدال مسبار أوسيلوسكوب محمول تالف أو متآكل
• التقاط الموجات العام مع جهاز من سلسلة UTD1000
• تشخيص الإلكترونيات في الميدان والمعمل

المواصفات الفنية

التردد: 100 ميجاهرتز | التخفيف: 10:1 | أقصى دخل: 600 فولت | طول السلك: 1.3 متر | متوافق مع: سلسلة UTD1000 المحمولة

ملحوظة: عنوان هذا المنتج في الكتالوج بيشير لـ”خطاف كلامب ميتر”، لكن الكود الحقيقي المؤكد UT-H04 هو مسبار أوسيلوسكوب باسيف لسلسلة UTD1000 المحمولة، مش ملحق نوع كلامب — المحتوى فوق بيعكس المواصفات الحقيقية الموثقة بدل وصف عنوان الكتالوج.

ملاحظات الإعداد والمساييب

اعمل معايرة للمساييب قبل أي جلسة قياس جدية، لأن مسبار غير معاير بيشوه حواف الموجة المربعة لدرجة تخلي إشارة سليمة تبان كأنها عطل. أغلب الأجهزة فيها خرج معايرة مدمج للغرض ده بالظبط، والضبط بياخد أقل من دقيقة بمفك صغير.

طابق إعداد تخفيف المسبار في الجهاز مع المفتاح الفيزيائي على المسبار نفسه، لأن عدم التطابق بيضرب أو يقسم كل قراءة فولت على عشرة من غير ما تحس. خلي أسلاك الأرضي قصيرة قد الإمكان وانت بتشوف حواف سريعة، لأن حلقة أرضي طويلة بتضيف رنين وتجاوز تابعين لإعداد القياس مش للدائرة اللي بتختبرها.
