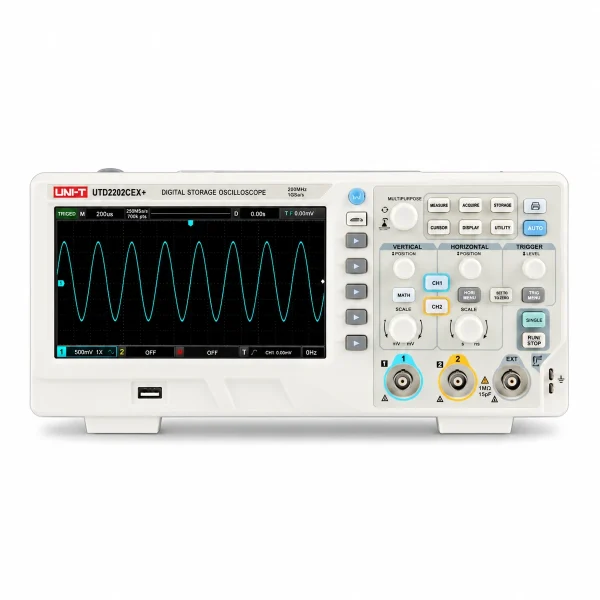

UNI-T UTD2202CEX+ Digital Storage Oscilloscope 200MHz 2 Channel

UNI-T UTD2202CEX+ Digital Storage Oscilloscope 200MHz 2 Channel

The UTD2202CEX+ oscilloscope is a 2-channel, 200MHz digital storage scope from UNI-T with a 1GSa/s sample rate and 64kpts memory depth on a 7-inch display.

UTD2202CEX+ oscilloscope – How It Works

Its 200MHz bandwidth and 5,000 waveforms-per-second capture rate handle everyday digital and analog circuit debugging, with 34 automatic measurements covering the common waveform parameters a technician checks repeatedly. Vertical sensitivity from 1mV/div to 20V/div and a 1.7ns rise time give it enough range to examine both small and large signals with reasonable edge detail.

Edge, pulse width, video, slope, and alternating trigger modes plus math functions (addition, subtraction, FFT) cover the everyday triggering and analysis needs of a workshop or repair bench, and it ships with two switchable x10/x1 probes ready to use.

Key Features

• 2 channels, 200MHz bandwidth, 1GSa/s sample rate
• 64kpts memory, 5,000 wfms/s capture rate
• 34 automatic measurements, math functions (FFT)
• 7-inch display, 2x switchable x10/x1 probes included

Typical Applications

• Everyday digital and analog circuit debugging
• Workshop and repair bench signal analysis
• Common waveform parameter measurement

Specifications

• Channels: 2, Bandwidth: 200MHz
• Sample Rate: 1GSa/s, Memory: 64kpts
• Rise Time: 1.7ns
• Display: 7-inch, 800×480

Setup and Probe Notes

Compensate the probes before any serious measurement session, because an uncompensated probe distorts square-wave edges enough to make a healthy signal look like a fault. Most scopes include a built-in calibration output for exactly this purpose, and the adjustment takes less than a minute with a small trimmer tool.

Match the probe attenuation setting on the scope to the physical switch on the probe itself, since a mismatch silently multiplies or divides every voltage reading by ten. Keep ground leads as short as practical when looking at fast edges, because a long ground loop adds ringing and overshoot that belong to the measurement setup rather than the circuit under test.

Reference: oscilloscope technology — browse our full range of UNI-T measuring instruments.

UNI-T UTD2202CEX+ Digital Storage Oscilloscope 200MHz 2 Channel

أوسيلوسكوب UTD2202CEX+ أوسيلوسكوب تخزين رقمي بقناتين بتردد 200 ميجاهرتز من UNI-T بمعدل عينات 1 جيجا عينة/ثانية وذاكرة عمق 64 كيلو نقطة على شاشة 7 بوصة.

UTD2202CEX+ oscilloscope – إزاي شغالة

باند وتد 200 ميجاهرتز ومعدل التقاط 5000 موجة في الثانية بيتعاملوا مع تصحيح دوائر رقمية وتناظرية يومي، مع 34 قياس تلقائي بيغطوا معاملات الموجة الشائعة اللي الفني بيفحصها بشكل متكرر. حساسية رأسية من 1 ميلي فولت/قسمة لـ20 فولت/قسمة وزمن صعود 1.7 نانوثانية بيدوا مدى كافي لفحص إشارات صغيرة وكبيرة بتفاصيل حافة معقولة.

أوضاع تريجر حافة ودورة نبض وفيديو وميل ومتناوب مع دوال رياضية (جمع وطرح وFFT) بيغطوا احتياجات تريجر وتحليل يومية لورشة أو مكتب صيانة، وبيجي مع مسبارين قابلين للتبديل x10/x1 جاهزين للاستخدام.

المواصفات الأساسية

• قناتين، باند وتد 200 ميجاهرتز، معدل عينات 1 جيجا عينة/ثانية
• ذاكرة 64 كيلو نقطة، معدل التقاط 5000 موجة/ثانية
• 34 قياس تلقائي، دوال رياضية (FFT)
• شاشة 7 بوصة، مسبارين قابلين للتبديل x10/x1 مرفقين

الاستخدامات

• تصحيح دوائر رقمية وتناظرية يومي
• تحليل إشارة لورشة ومكتب صيانة
• قياس معاملات موجة شائعة

المواصفات الفنية

• القنوات: 2، الباند وتد: 200 ميجاهرتز
• معدل العينات: 1 جيجا عينة/ثانية، الذاكرة: 64 كيلو نقطة
• زمن الصعود: 1.7 نانوثانية
• الشاشة: 7 بوصة، 800×480

ملاحظات الإعداد والمساييب

اعمل معايرة للمساييب قبل أي جلسة قياس جدية، لأن مسبار غير معاير بيشوه حواف الموجة المربعة لدرجة تخلي إشارة سليمة تبان كأنها عطل. أغلب الأجهزة فيها خرج معايرة مدمج للغرض ده بالظبط، والضبط بياخد أقل من دقيقة بمفك صغير.

طابق إعداد تخفيف المسبار في الجهاز مع المفتاح الفيزيائي على المسبار نفسه، لأن عدم التطابق بيضرب أو يقسم كل قراءة فولت على عشرة من غير ما تحس. خلي أسلاك الأرضي قصيرة قد الإمكان وانت بتشوف حواف سريعة، لأن حلقة أرضي طويلة بتضيف رنين وتجاوز تابعين لإعداد القياس مش للدائرة اللي بتختبرها.

لمزيد من التفاصيل التقنية راجع تقنية الأوسيلوسكوب على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
