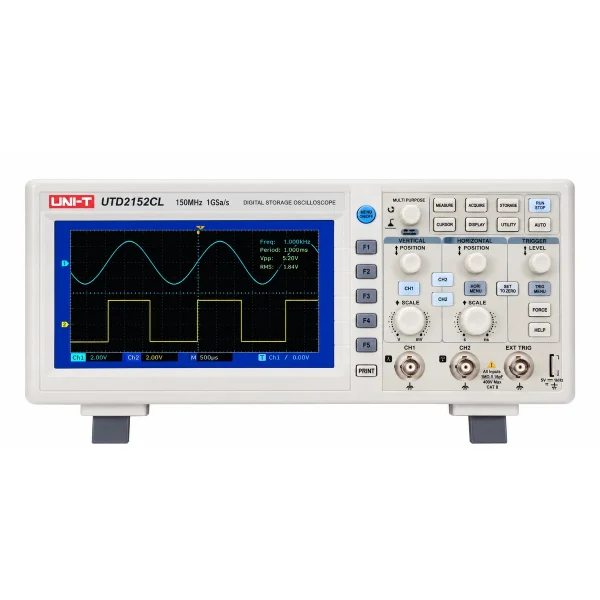

UNI-T UTD2152CL Dual-channel Digital Storage Oscilloscope

UNI-T UTD2152CL Dual-channel Digital Storage Oscilloscope

The UTD2152CL oscilloscope is the top-bandwidth member of UNI-T’s UTD2000CL series at 150MHz, sharing the same 500MSa/s sample rate and 64kpts memory as its 50MHz and 70MHz siblings.

UTD2152CL oscilloscope – How It Works

Its 150MHz bandwidth resolves faster signal edges and higher-frequency content than the CL/CL+ family’s lower-tier models, while keeping the same 5,000 waveforms-per-second capture rate and 64kpts memory depth across the whole lineup. This makes it the choice within the family when a circuit’s signals genuinely exceed 70MHz rather than needing the extra headroom “just in case.”

With edge, pulse width, and video triggering plus FFT math analysis, it covers the same everyday debugging feature set as the rest of the CL family, differing only in the bandwidth ceiling that decides which signals it can faithfully capture.

Key Features

• 2 channels, 150MHz bandwidth, 500MSa/s sample rate
• 64kpts memory, 5,000 wfms/s capture rate
• Edge/pulse/video trigger, FFT math functions
• 7-inch display, top bandwidth in the CL series

Typical Applications

• Higher-frequency signal analysis beyond 70MHz
• General workshop and repair bench debugging
• Circuits genuinely needing the top bandwidth tier

Specifications

• Channels: 2, Bandwidth: 150MHz
• Sample Rate: 500MSa/s, Memory: 64kpts
• Capture Rate: 5,000 wfms/s
• Display: 7-inch

Setup and Probe Notes

Compensate the probes before any serious measurement session, because an uncompensated probe distorts square-wave edges enough to make a healthy signal look like a fault. Most scopes include a built-in calibration output for exactly this purpose, and the adjustment takes less than a minute with a small trimmer tool.

Match the probe attenuation setting on the scope to the physical switch on the probe itself, since a mismatch silently multiplies or divides every voltage reading by ten. Keep ground leads as short as practical when looking at fast edges, because a long ground loop adds ringing and overshoot that belong to the measurement setup rather than the circuit under test.

Reference: oscilloscope technology — browse our full range of UNI-T measuring instruments.

UNI-T UTD2152CL Dual-channel Digital Storage Oscilloscope

أوسيلوسكوب UTD2152CL عضو عائلة UTD2000CL الأعلى باند وتد بتاعة UNI-T عند 150 ميجاهرتز، بيشارك نفس معدل العينات 500 ميجا عينة/ثانية وذاكرة 64 كيلو نقطة زي إخوته 50 و70 ميجاهرتز.

UTD2152CL oscilloscope – إزاي شغالة

باند وتده 150 ميجاهرتز بيحل حواف إشارة أسرع ومحتوى تردد أعلى من موديلات عائلة CL/CL+ الأقل درجة، مع الاحتفاظ بنفس معدل التقاط 5000 موجة في الثانية وذاكرة عمق 64 كيلو نقطة عبر التشكيلة كلها. ده بيخليه الاختيار جوه العائلة لما إشارات دائرة معينة فعليًا بتتخطى 70 ميجاهرتز مش محتاج هامش إضافي “احتياطي”.

بتريجر حافة ودورة نبض وفيديو مع تحليل FFT رياضي، بيغطي نفس مجموعة مميزات التصحيح اليومية زي باقي عائلة CL، الفرق بس في سقف الباند وتد اللي بيحدد أنهي إشارات هيقدر يلتقطها بأمانة.

المواصفات الأساسية

• قناتين، باند وتد 150 ميجاهرتز، معدل عينات 500 ميجا عينة/ثانية
• ذاكرة 64 كيلو نقطة، معدل التقاط 5000 موجة/ثانية
• تريجر حافة/دورة نبض/فيديو، دوال FFT رياضية
• شاشة 7 بوصة، أعلى باند وتد في عائلة CL

الاستخدامات

• تحليل إشارة تردد أعلى فوق 70 ميجاهرتز
• تصحيح ورشة ومكتب إصلاح عام
• دوائر فعليًا محتاجة درجة الباند وتد الأعلى

المواصفات الفنية

• القنوات: 2، الباند وتد: 150 ميجاهرتز
• معدل العينات: 500 ميجا عينة/ثانية، الذاكرة: 64 كيلو نقطة
• معدل الالتقاط: 5000 موجة/ثانية
• الشاشة: 7 بوصة

ملاحظات الإعداد والمساييب

اعمل معايرة للمساييب قبل أي جلسة قياس جدية، لأن مسبار غير معاير بيشوه حواف الموجة المربعة لدرجة تخلي إشارة سليمة تبان كأنها عطل. أغلب الأجهزة فيها خرج معايرة مدمج للغرض ده بالظبط، والضبط بياخد أقل من دقيقة بمفك صغير.

طابق إعداد تخفيف المسبار في الجهاز مع المفتاح الفيزيائي على المسبار نفسه، لأن عدم التطابق بيضرب أو يقسم كل قراءة فولت على عشرة من غير ما تحس. خلي أسلاك الأرضي قصيرة قد الإمكان وانت بتشوف حواف سريعة، لأن حلقة أرضي طويلة بتضيف رنين وتجاوز تابعين لإعداد القياس مش للدائرة اللي بتختبرها.

لمزيد من التفاصيل التقنية راجع تقنية الأوسيلوسكوب على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
