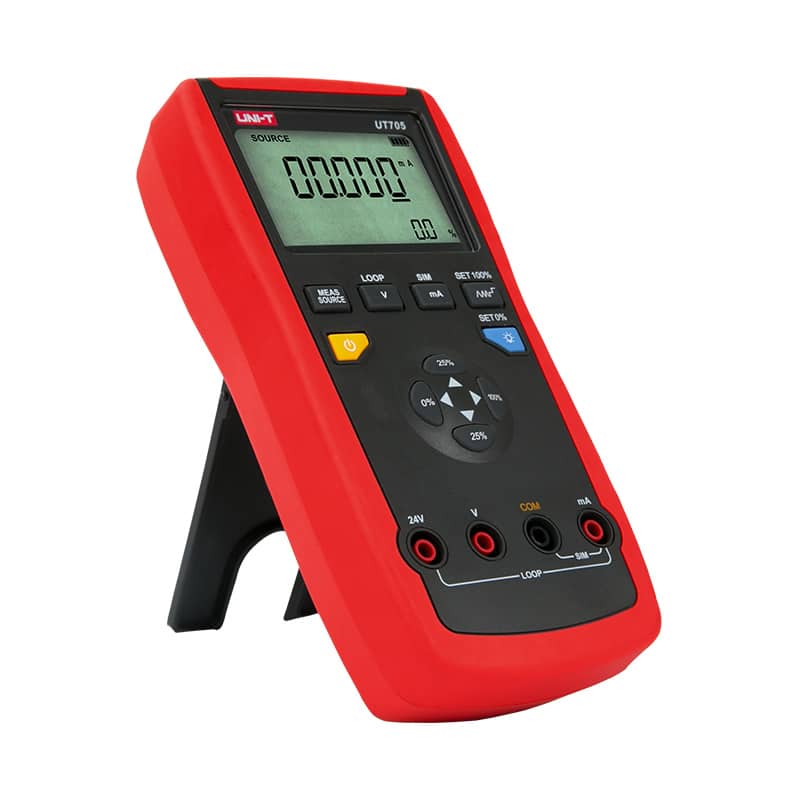

UNI-T UT705 Single Function Loop Calibrator

UNI-T UT705 Single Function Loop Calibrator

The UT705 loop calibrator both sources and measures 4-20mA loop current and DC voltage up to 30V, the core function an instrumentation technician needs to test and calibrate industrial control loops.

UT705 loop calibrator – How It Works

In source mode, it outputs a precise, adjustable current signal to simulate a transmitter feeding a control loop, letting you verify that a PLC, controller, or indicator responds correctly across the standard 4-20mA range. In measure mode, it reads back the actual current or voltage present in a live loop, so the same handheld unit both generates a known reference and confirms what a loop is really doing.

With an LCD backlight, auto power-off, and 1-meter drop resistance, it’s built as a practical field tool rather than a bench-only instrument for panel and process-loop work.

Key Features

• Sources and measures 4-20mA loop current
• DC voltage up to 30V
• LCD backlight, auto power-off
• 1-meter drop resistance

Typical Applications

• PLC and controller loop response verification
• Industrial process-loop calibration
• Transmitter simulation for control system testing

Specifications

• Current: Source/measure 4-20mA
• Voltage: DC up to 30V
• Protection: 1-meter drop resistance
• Display: LCD with backlight

Care and Practical Notes

Store the instrument in a dry place within its rated temperature range and remove the batteries if it will sit unused for an extended period, because a leaking cell is one of the most common ways a perfectly good test instrument is written off. A protective case pays for itself the first time the tool is dropped.

Let the instrument acclimatize when moving it between very different environments, and allow a short warm-up before precision work, since internal components need to reach a stable temperature before their readings settle. Comparing measurements against a known reference occasionally is the simplest way to catch drift before it affects a job that matters.

Reference: 4-20mA current loop standard — browse our full range of UNI-T measuring instruments.

UNI-T UT705 Single Function Loop Calibrator

معاير الحلقة UT705 بيولّد ويقيس تيار حلقة 4-20 ميلي أمبير وفولت تيار مستمر لحد 30 فولت، الوظيفة الأساسية اللي فني الأدوات محتاجها لاختبار ومعايرة حلقات التحكم الصناعية.

UT705 loop calibrator – إزاي شغالة

في وضع التوليد، بيطلع إشارة تيار دقيقة قابلة للتعديل عشان يحاكي جهاز إرسال بيغذي حلقة تحكم، يخليك تتأكد إن PLC أو متحكم أو مؤشر بيستجيب صح عبر مدى 4-20 ميلي أمبير القياسي. في وضع القياس، بيقرا التيار أو الفولت الفعلي الموجود في حلقة حية، فنفس الجهاز المحمول بيولّد مرجع معروف ويتأكد من اللي الحلقة بتعمله فعلًا.

بإضاءة خلفية LCD وإيقاف تشغيل تلقائي ومقاومة سقوط متر واحد، مبني كأداة ميدانية عملية مش أداة مكتب بس لشغل اللوحات وحلقات العمليات.

المواصفات الأساسية

• يولّد ويقيس تيار حلقة 4-20 ميلي أمبير
• فولت تيار مستمر لحد 30 فولت
• إضاءة خلفية LCD، إيقاف تشغيل تلقائي
• مقاومة سقوط متر واحد

الاستخدامات

• التحقق من استجابة حلقة PLC ومتحكم
• معايرة حلقة عملية صناعية
• محاكاة جهاز إرسال لاختبار نظام تحكم

المواصفات الفنية

• التيار: توليد/قياس 4-20 ميلي أمبير
• الفولت: تيار مستمر لحد 30 فولت
• الحماية: مقاومة سقوط متر واحد
• الشاشة: LCD بإضاءة خلفية

العناية وملاحظات عملية

خزن الجهاز في مكان جاف في حدود مدى حرارته المقنن وشيل البطاريات لو هيقعد من غير استخدام فترة طويلة، لأن بطارية بتسرب من أشهر الطرق اللي بيتشطب بيها جهاز قياس سليم تمامًا. شنطة حماية بتعوض تكلفتها أول مرة الأداة توقع.

سيب الجهاز يتأقلم لما تنقله بين بيئات مختلفة جدًا، وسيبه يسخن فترة قصيرة قبل الشغل الدقيق، لأن المكونات الداخلية محتاجة توصل لحرارة مستقرة قبل ما قراءاتها تستقر. مقارنة القياسات بمرجع معروف من وقت للتاني أبسط طريقة تمسك بيها الانحراف قبل ما يأثر على شغلانة مهمة.

لمزيد من التفاصيل التقنية راجع معيار حلقة التيار 4-20 ميلي أمبير على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
