UNI-T UT685B KIT TDR Cable Tester

UNI-T UT685B KIT TDR Cable Tester

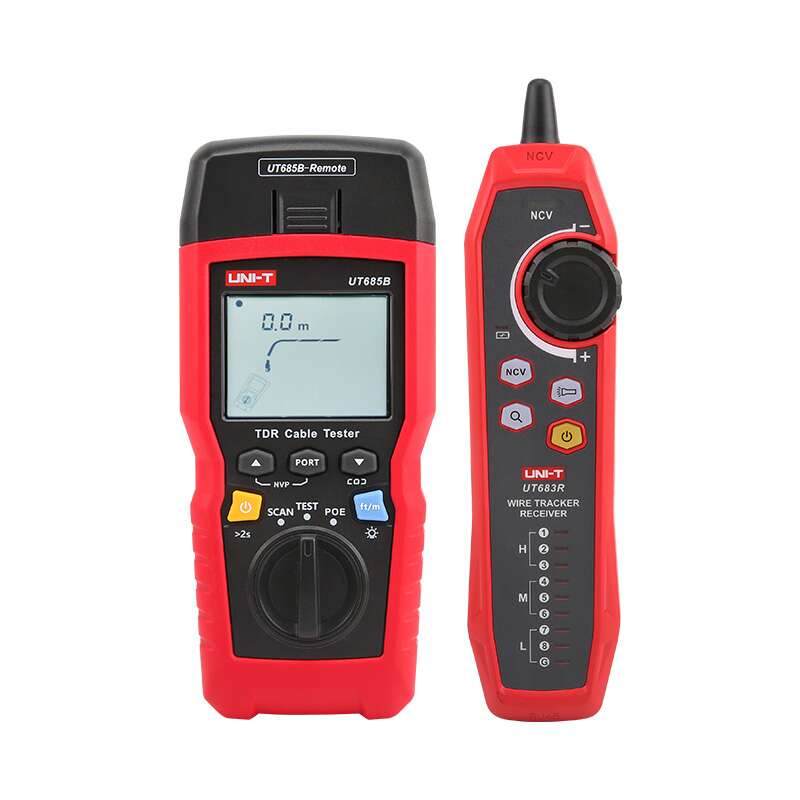

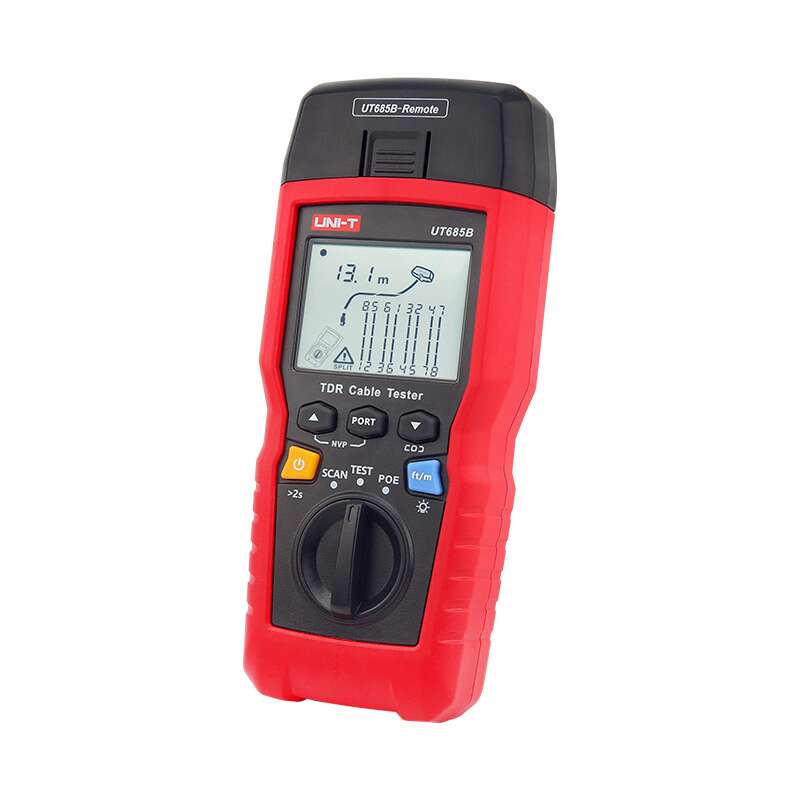

The UNI-T UT685B TDR Cable Tester is a handheld Time-Domain Reflectometer built for diagnosing copper cabling, covering CAT5E, CAT6, CAT6A and CAT8 twisted-pair lines as well as coaxial runs. It reports wiring faults, split pairs and cable length on a 2.8-inch backlit graphical LCD, with a listed test range of 500m.

UNI-T UT685B TDR Cable Tester – How It Works

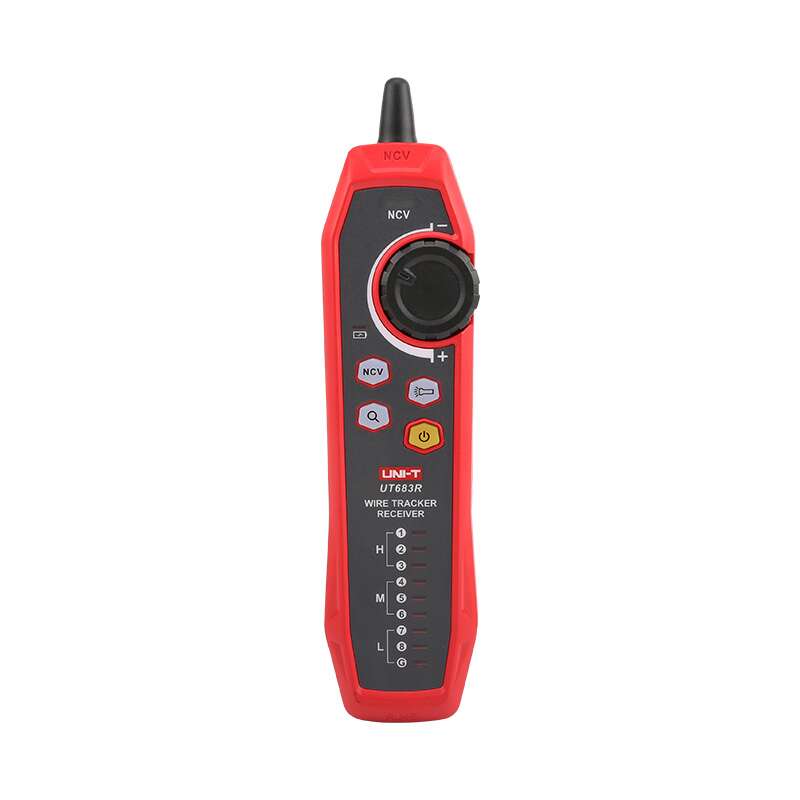

Because the tester uses TDR technology, it sends a signal pulse down the cable and reads the reflection to pinpoint opens, shorts and split pairs without blind spots. As a result, technicians can estimate fault distance directly on-screen instead of testing blindly section by section. When paired with the included UT683R receiver, it also adds optical and audio guidance, so locating a specific cable run inside a bundled installation becomes straightforward.

In addition to fault finding, the UT685B automatically senses whether a cable carries Power over Ethernet and identifies the exact standard — 802.3af, 802.3at or 802.3bt. Therefore, network installers can confirm PoE compliance on the same pass as a standard continuity check, saving a second trip with a separate PoE tester.

Key Features

• 2.8″ backlit LCD with graphical interface
• Cable length test: 500m range, 0.33m resolution
• Tests RJ11, RJ45 and coaxial (50/75/93Ω) cable types
• PoE standard identification: 802.3af, 802.3at, 802.3bt
• TDR technology — no blind-area testing
• 70V DC input protection

Typical Applications

• Network and telecom cable diagnostics
• PoE infrastructure testing and verification
• Fault locating: opens, shorts, splits and miswires
• Cable tracing in complex, bundled installations

Specifications

• Range: 500m, resolution 0.33m, accuracy ±4% or 0.6m
• Screen: 2.8″ backlit LCD
• Auto power off: around 10 minutes
• Power: 4x AAA alkaline batteries
• Dimensions: 180 × 84 × 37.8mm

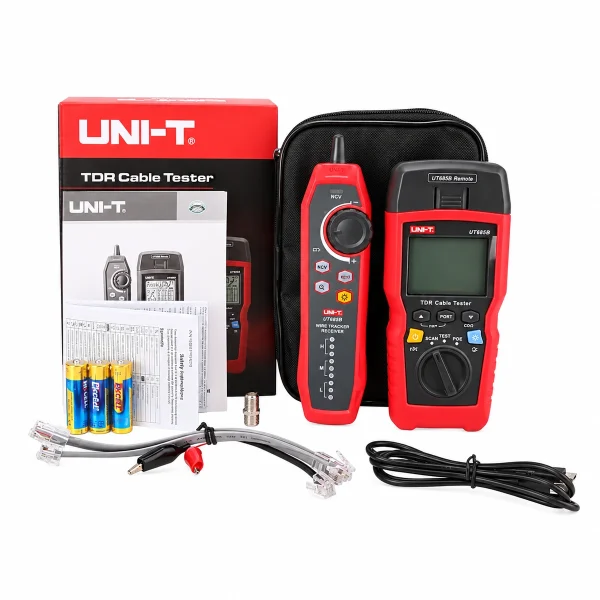

Because this is a KIT model, the box includes the UT685B tester, the UT683R receiver, RJ45 and RJ11 adapting cables, an F-connector plug, a carrying pouch and the user manual — so it is ready for field use straight out of the box. Specifications are sourced from UNI-T’s official product page, and every unit sold is genuine UNI-T stock.

Looking for more test equipment? Browse our full range of UNI-T measuring instruments for network technicians and field engineers.
