UTP 3303-II

UTP3303-II 207W supply

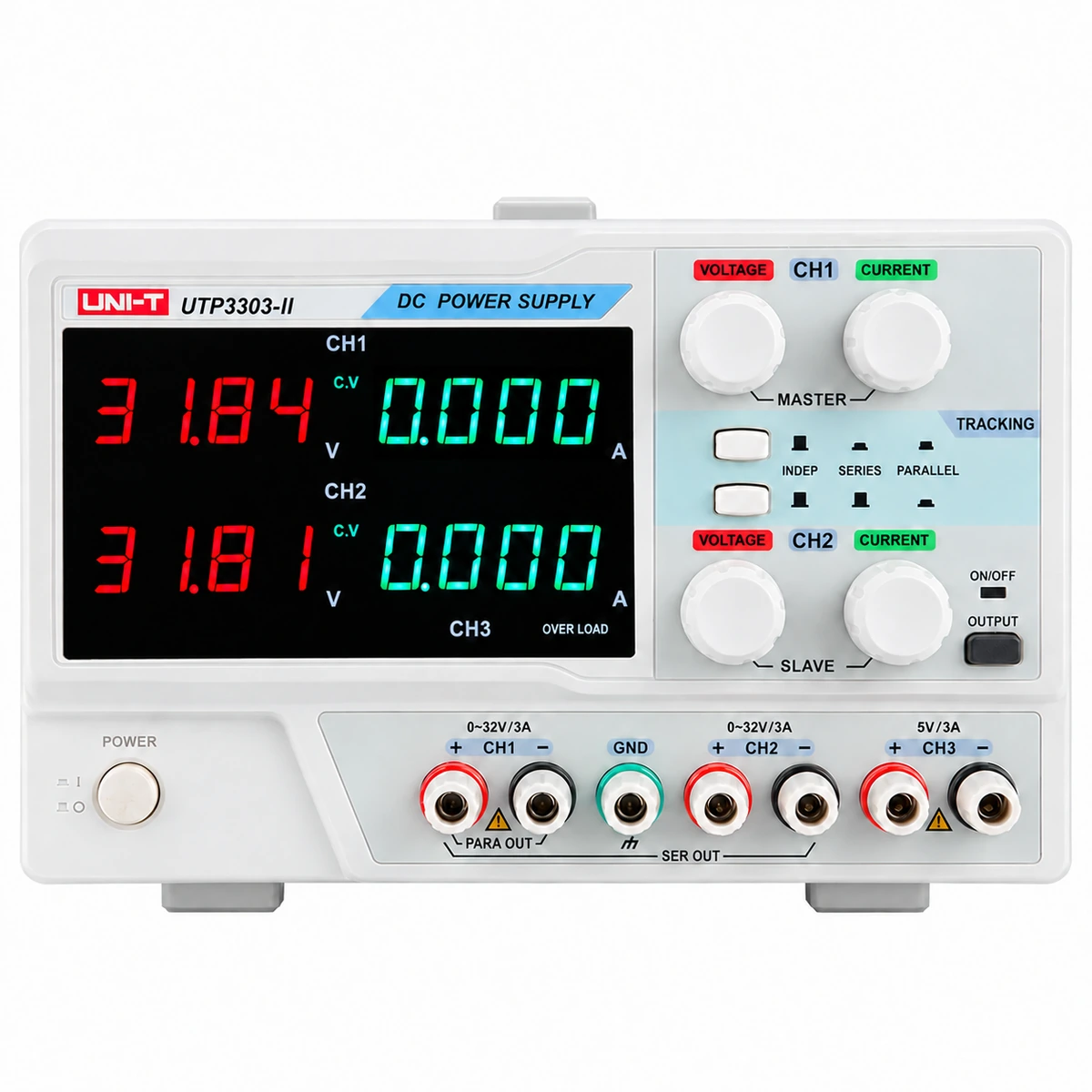

The UTP3303-II 207W supply from UNI-T is a linear, high-performance lab bench supply with two fully adjustable channels plus one fixed channel, built for general electronics testing and repair work.

How It Works

CH1 and CH2 each deliver up to 96W (0-32V, 0-3A), operating in either constant-voltage or constant-current mode. They can be linked in series for up to 64V total, or in parallel for up to 6A total, covering a wide range of test scenarios from one bench instrument. CH3 provides a fixed 5V/3A rail for logic-level circuits. Four LED displays show voltage and current simultaneously across CH1/CH2 with 4-digit accuracy.

Key Features

• 2x adjustable channels: 0-32V, 0-3A, 96W each
• 1x fixed channel: 5V, 3A
• Series mode up to 64V, parallel mode up to 6A
• 207W total output power
• Resolution: 10mV/1mA, voltage accuracy <0.01%+3mV

Typical Applications

• General electronics bench testing and repair
• Powering prototype circuits at multiple voltage rails
• Educational labs and R&D benches

Specifications

Channels: 2 adjustable (0-32V/0-3A) + 1 fixed (5V/3A) | Total power: 207W | Series: up to 64V | Parallel: up to 6A | Resolution: 10mV/1mA | Current accuracy: ≤0.2%+3mA

Bench Setup Notes

Set the current limit before connecting a new or unknown circuit, because a properly set limit turns the supply into a safety net that protects a prototype from a wiring mistake instead of feeding it enough current to destroy components. Many bench failures trace back to a supply left at full current capability on the first power-up.

Give the unit adequate ventilation, as linear supplies dissipate real heat when running well below their maximum output voltage at high current. Check the output with a meter before connecting sensitive loads, since a knocked or accidentally adjusted knob can leave the supply set well outside what the target circuit tolerates.

Reference: UNI-T UTP3303-II product specifications | More UNI-T Measuring Instruments

UTP3303-II 207W supply

جهاز UTP3303-II 207W supply من UNI-T مزود طاقة مكتبي خطي عالي الأداء بقناتين متغيرتين تمامًا وقناة ثابتة، مناسب لاختبارات وصيانة الإلكترونيات العامة.

إزاي شغالة

القناتين CH1 وCH2 كل واحدة بتوصل لـ96 وات (0-32V، 0-3A)، وبتشتغل في وضع فولت ثابت أو تيار ثابت. ممكن توصيلهم على التوالي لحد 64 فولت إجمالي، أو على التوازي لحد 6 أمبير إجمالي، وده بيغطي سيناريوهات اختبار كتير من جهاز واحد. القناة CH3 بتوفر خط ثابت 5V/3A للدوائر المنطقية. أربع شاشات LED بتعرض الفولت والتيار في نفس الوقت لقناتي CH1 وCH2 بدقة 4 أرقام.

المواصفات الأساسية

• قناتين متغيرتين: 0-32V، 0-3A، 96 وات لكل واحدة
• قناة ثابتة واحدة: 5V، 3A
• وضع التوالي حتى 64 فولت، وضع التوازي حتى 6 أمبير
• قدرة إجمالية 207 وات
• الدقة: 10mV/1mA، دقة الفولت أقل من 0.01%+3mV

الاستخدامات

• اختبار وصيانة الدوائر الإلكترونية العامة
• تغذية دوائر النماذج الأولية بمستويات فولت متعددة
• المعامل التعليمية ومعامل البحث والتطوير

المواصفات الفنية

القنوات: 2 متغيرة (0-32V/0-3A) + 1 ثابتة (5V/3A) | القدرة الإجمالية: 207 وات | التوالي: حتى 64V | التوازي: حتى 6A | الدقة: 10mV/1mA | دقة التيار: ≤0.2%+3mA

ملاحظات إعداد البنش

اضبط حد التيار قبل ما توصل دائرة جديدة أو مجهولة، لأن الحد المضبوط صح بيحول المزود لشبكة أمان بتحمي البروتوتايب من غلطة توصيل بدل ما تغذيه بتيار كافي يحرق المكونات. أعطال بنش كتير أصلها مزود اتساب على أقصى تيار في أول تشغيل.

وفر تهوية كافية للجهاز، لأن المزودات الخطية بتبدد حرارة حقيقية وهي شغالة تحت أقصى فولت خرجها بتيار عالي بكتير. افحص الخرج بجهاز قياس قبل توصيل أحمال حساسة، لأن مفتاح اتخبط أو اتظبط بالغلط ممكن يسيب المزود على قيمة برا اللي الدائرة المستهدفة بتتحملها.
