UTD1202C Handheld Oscilloscope 200MHZ 2CH

UTD1202C Handheld Oscilloscope 200MHZ 2CH

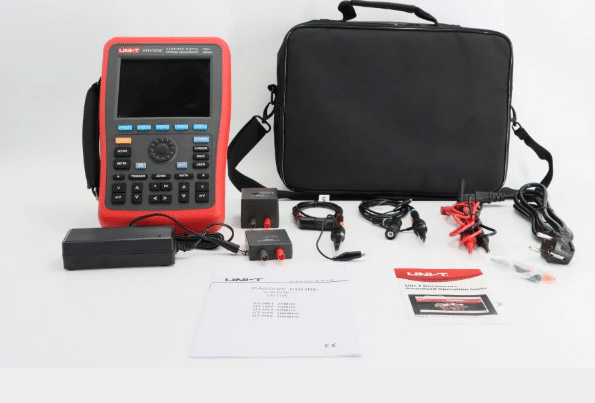

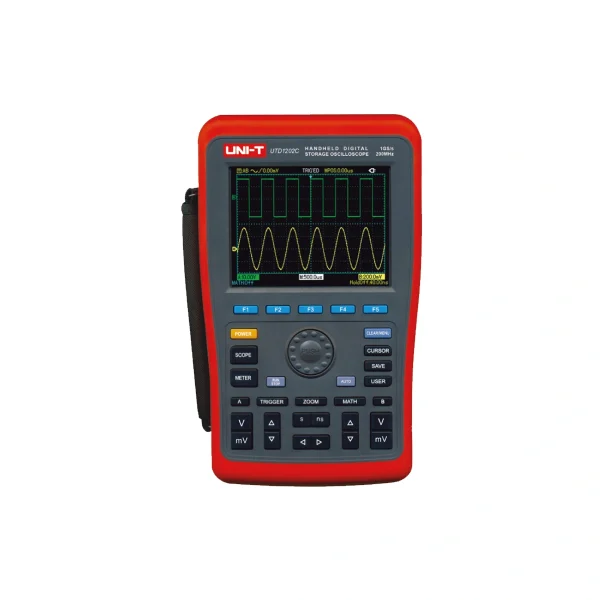

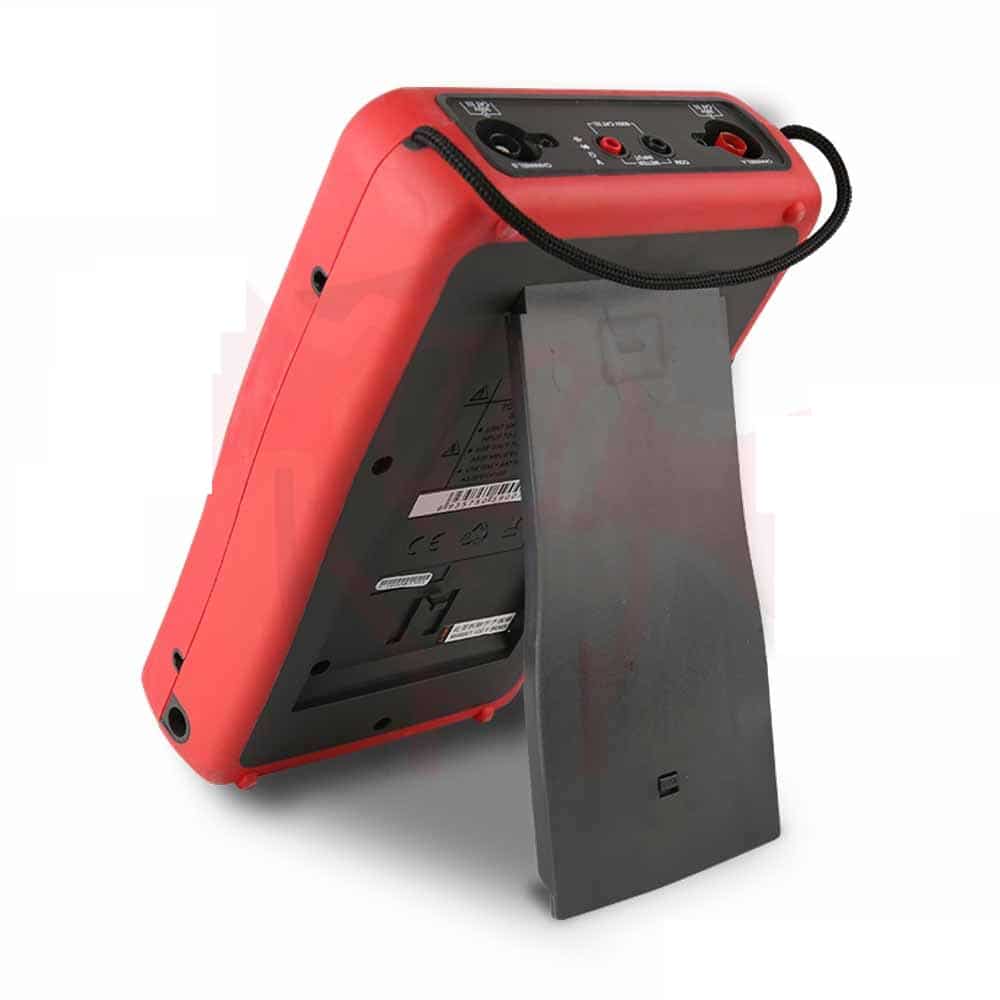

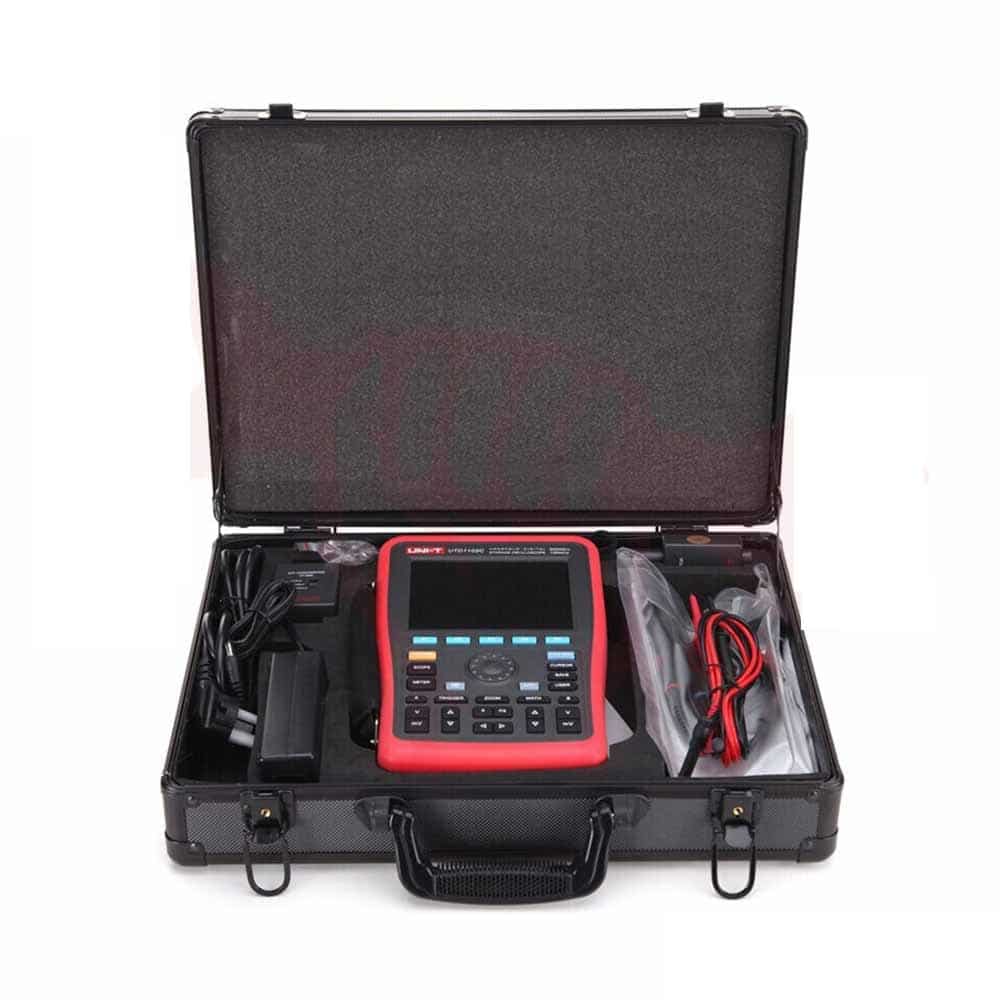

The UTD1202C handheld scope is a battery-powered 200MHz, 2-channel oscilloscope from UNI-T that also functions as a built-in multimeter, combining both instruments in one portable body.

UTD1202C handheld scope – How It Works

Its 1GS/s sample rate and rise time of 1.8ns or better capture fast signals accurately despite the compact handheld form factor, while a 5.7-inch TFT LCD gives enough screen to actually read waveform detail rather than squinting at a tiny display. Because a multimeter function is built in, you can switch between scoping a signal and taking a standard voltage/resistance reading without carrying two separate tools.

With edge, pulse, video, and alternate trigger modes, waveform math (add/subtract/multiply/divide), and built-in recording, storage, and replay of captured waveforms, it packs bench-level analysis into a field-portable tool.

Key Features

• 200MHz bandwidth, 2 channels, 1GS/s sample rate
• Rise time 1.8ns or better, 7.5kpts memory
• Built-in multimeter function
• 5.7-inch TFT LCD, waveform record/store/replay

Typical Applications

• Field service combining scope and multimeter needs
• Portable fast-signal capture without a bench setup
• Waveform recording for later review

Specifications

• Channels: 2, Bandwidth: 200MHz
• Sample Rate: 1GS/s
• Rise Time: 1.8ns or better
• Display: 5.7-inch TFT, built-in multimeter

Setup and Probe Notes

Compensate the probes before any serious measurement session, because an uncompensated probe distorts square-wave edges enough to make a healthy signal look like a fault. Most scopes include a built-in calibration output for exactly this purpose, and the adjustment takes less than a minute with a small trimmer tool.

Match the probe attenuation setting on the scope to the physical switch on the probe itself, since a mismatch silently multiplies or divides every voltage reading by ten. Keep ground leads as short as practical when looking at fast edges, because a long ground loop adds ringing and overshoot that belong to the measurement setup rather than the circuit under test.

Reference: oscilloscope technology — browse our full range of UNI-T measuring instruments.

UTD1202C Handheld Oscilloscope 200MHZ 2CH

أوسيلوسكوب UTD1202C المحمول أوسيلوسكوب 200 ميجاهرتز بقناتين يعمل ببطارية من UNI-T ويشتغل كمان كملتيميتر مدمج، بيجمع الجهازين في جسم محمول واحد.

UTD1202C handheld scope – إزاي شغالة

معدل عيناته 1 جيجا عينة/ثانية وزمن صعود 1.8 نانوثانية أو أفضل بيلتقطوا إشارات سريعة بدقة رغم شكله المحمول المدمج، وشاشة TFT LCD 5.7 بوصة بتدي مساحة كافية تقرا فيها تفاصيل الموجة فعليًا مش تحدّق في شاشة صغيرة. بما إن وظيفة ملتيميتر مدمجة، تقدر تتنقل بين رصد إشارة وأخذ قراءة فولت/مقاومة قياسية من غير ما تشيل أداتين منفصلتين.

بأوضاع تريجر حافة ونبض وفيديو ومتناوب، ورياضيات موجة (جمع/طرح/ضرب/قسمة)، وتسجيل وتخزين وإعادة تشغيل موجات ملتقطة مدمج، بيحزم تحليل بمستوى مكتبي في أداة محمولة ميدانيًا.

المواصفات الأساسية

• باند وتد 200 ميجاهرتز، قناتين، معدل عينات 1 جيجا عينة/ثانية
• زمن صعود 1.8 نانوثانية أو أفضل، ذاكرة 7.5 كيلو نقطة
• وظيفة ملتيميتر مدمجة
• شاشة TFT LCD 5.7 بوصة، تسجيل/تخزين/إعادة تشغيل موجة

الاستخدامات

• خدمة ميدانية بحاجة أوسيلوسكوب وملتيميتر مع بعض
• التقاط إشارة سريع محمول من غير إعداد مكتبي
• تسجيل موجة للمراجعة لاحقًا

المواصفات الفنية

• القنوات: 2، الباند وتد: 200 ميجاهرتز
• معدل العينات: 1 جيجا عينة/ثانية
• زمن الصعود: 1.8 نانوثانية أو أفضل
• الشاشة: TFT 5.7 بوصة، ملتيميتر مدمج

ملاحظات الإعداد والمساييب

اعمل معايرة للمساييب قبل أي جلسة قياس جدية، لأن مسبار غير معاير بيشوه حواف الموجة المربعة لدرجة تخلي إشارة سليمة تبان كأنها عطل. أغلب الأجهزة فيها خرج معايرة مدمج للغرض ده بالظبط، والضبط بياخد أقل من دقيقة بمفك صغير.

طابق إعداد تخفيف المسبار في الجهاز مع المفتاح الفيزيائي على المسبار نفسه، لأن عدم التطابق بيضرب أو يقسم كل قراءة فولت على عشرة من غير ما تحس. خلي أسلاك الأرضي قصيرة قد الإمكان وانت بتشوف حواف سريعة، لأن حلقة أرضي طويلة بتضيف رنين وتجاوز تابعين لإعداد القياس مش للدائرة اللي بتختبرها.

لمزيد من التفاصيل التقنية راجع تقنية الأوسيلوسكوب على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
