UNI-T UT685B KIT TDR Cable Tester

UNI-T UT685B KIT TDR Cable Tester

The UT685B TDR cable tester uses time-domain reflectometry to measure cable length up to 500m, plus PoE detection, line sequence testing, and network speed checks in one kit.

UT685B TDR cable tester – How It Works

TDR (time-domain reflectometry) sends a signal down the cable and measures how long it takes to reflect back from a break or the cable’s end, giving length readings accurate to +/-4% or 0.6m across UTP, FTP, SSTP, and coaxial cable types. Its PoE detection identifies which standard (802.3AF, 802.3AT, or 802.3BT) is present on a live network line before you connect equipment that could be damaged by the wrong power class.

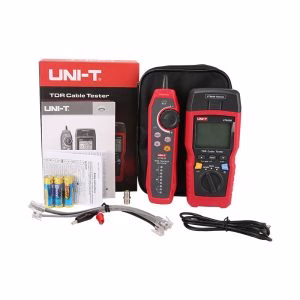

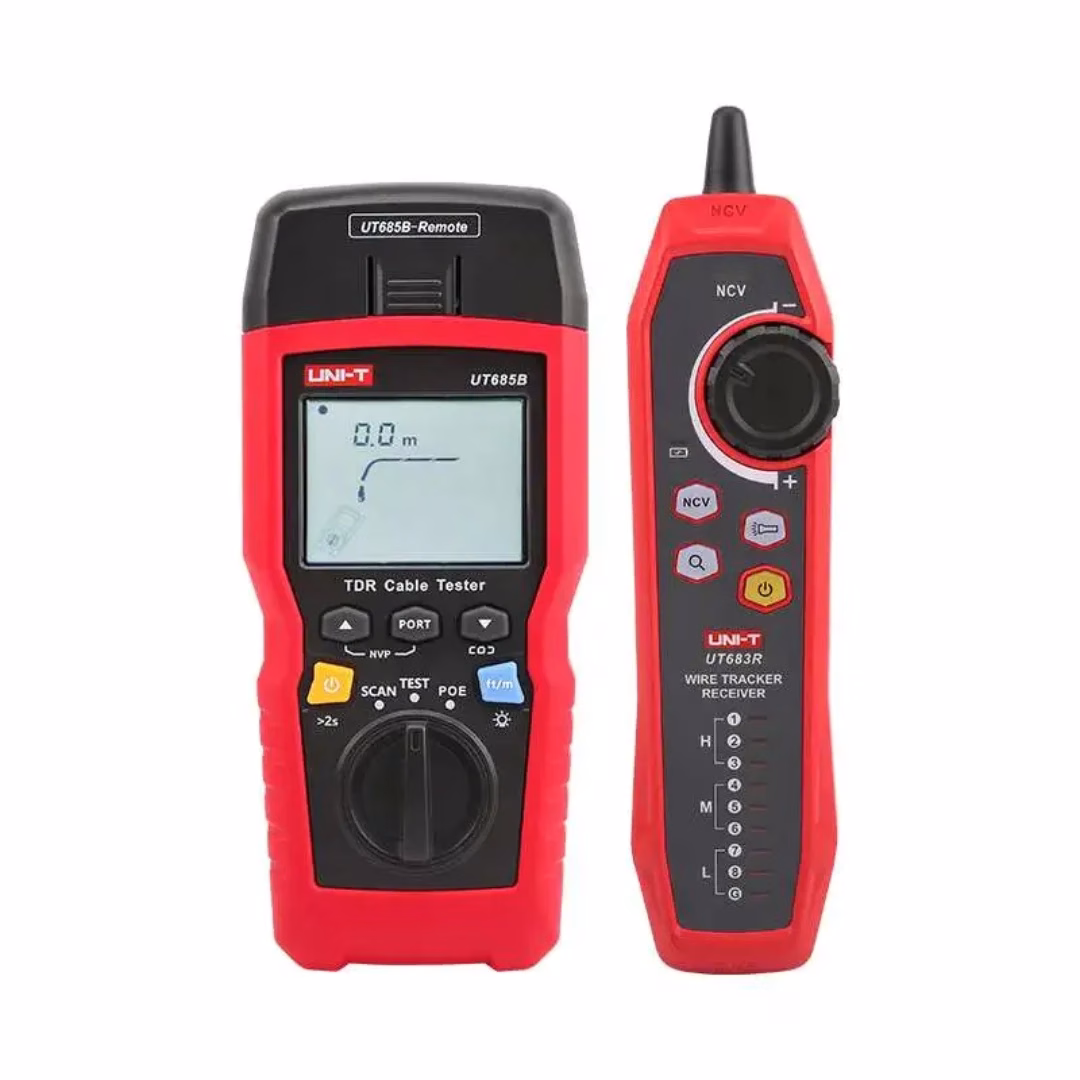

Beyond length and PoE, it runs continuity, port flashing, line sequence, anti-interference, and ping network-speed tests, ships as a kit with the UT683R receiver, and includes an LED flashlight for working in dim cabinets or under desks.

Key Features

• TDR cable length measurement up to 500m
• PoE detection: 802.3AF/AT/BT standards
• Continuity, port flashing, line sequence tests
• Ping network speed test, LED flashlight

Typical Applications

• Locating a cable break or fault via TDR
• PoE standard verification before equipment connection
• Comprehensive network cable diagnostics

Specifications

• Length Measurement: up to 500m, +/-4% or 0.6m
• PoE: 802.3AF/AT/BT detection
• Cable Types: UTP/FTP/SSTP, coax (50/75/93 Ohm)
• Display: 2.8-inch backlit LCD

Care and Compatibility

Check the voltage and current rating of any accessory against the instrument it will be used with, because an accessory rated below the measurement category of the job it is used on is a genuine safety concern rather than a minor mismatch. Ratings printed on the part itself are the ones that matter.

Inspect leads, clips, and connectors regularly for cracked insulation, bent pins, or loose crimps, since these are the parts that see the most physical handling and fail first. Store accessories coiled loosely in a case rather than wrapped tightly around the instrument, as sharp bends at the strain relief are what usually end a lead’s working life.

Reference: time-domain reflectometry — browse our full range of UNI-T measuring instruments.

UNI-T UT685B KIT TDR Cable Tester

فاحص كابل UT685B TDR بيستخدم قياس انعكاس النطاق الزمني لقياس طول كابل لحد 500 متر، بالإضافة لكشف PoE واختبار ترتيب خطوط وفحص سرعة شبكة في طقم واحد.

UT685B TDR cable tester – إزاي شغالة

TDR (قياس انعكاس النطاق الزمني) بيبعت إشارة على طول الكابل وبيقيس هي هتاخد وقت قد إيه ترتد من كسر أو من نهاية الكابل، وده بيدي قراءات طول دقيقة ±4% أو 0.6 متر عبر أنواع كابلات UTP وFTP وSSTP والكابل المحوري. كشف PoE بتاعه بيحدد أنهي معيار (802.3AF أو 802.3AT أو 802.3BT) موجود على خط شبكة حي قبل ما توصل معدة ممكن تتضرر من فئة طاقة غلط.

غير الطول وPoE، بيشغل اختبار استمرارية وومضان منفذ وترتيب خطوط ومقاومة تشويش وسرعة شبكة بينج، بييجي كطقم مع جهاز استقبال UT683R، وفيه فلاشة LED للشغل في خزانات معتمة أو تحت المكاتب.

المواصفات الأساسية

• قياس طول كابل TDR لحد 500 متر
• كشف PoE: معايير 802.3AF/AT/BT
• اختبار استمرارية وومضان منفذ وترتيب خطوط
• فحص سرعة شبكة بينج، فلاشة LED

الاستخدامات

• تحديد كسر أو عطل كابل عبر TDR
• التحقق من معيار PoE قبل توصيل معدة
• تشخيص كابل شبكة شامل

المواصفات الفنية

• قياس الطول: لحد 500 متر، ±4% أو 0.6 متر
• PoE: كشف 802.3AF/AT/BT
• أنواع الكابل: UTP/FTP/SSTP، محوري (50/75/93 أوم)
• الشاشة: LCD مضيئة 2.8 بوصة

العناية والتوافق

افحص تقنين الفولت والتيار لأي إكسسوار مقابل الجهاز اللي هيتستخدم معاه، لأن إكسسوار مقنن أقل من فئة قياس الشغلانة اللي بيتستخدم فيها مسألة أمان حقيقية مش مجرد عدم تطابق بسيط. التقنينات المطبوعة على القطعة نفسها هي اللي بتفرق.

افحص الأسلاك والمشابك والموصلات بانتظام من أي تشقق في العزل أو بنات معوجة أو كرمشة فالتة، لأن دي الأجزاء اللي بتتمسك أكتر وبتعطل الأول. خزن الإكسسوارات ملفوفة بشكل مرتخي في شنطة بدل لفها بإحكام حوالين الجهاز، لأن الثنيات الحادة عند مخفف الإجهاد هي اللي بتنهي عمر السلك عادة.

لمزيد من التفاصيل التقنية راجع قياس انعكاس النطاق الزمني على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
