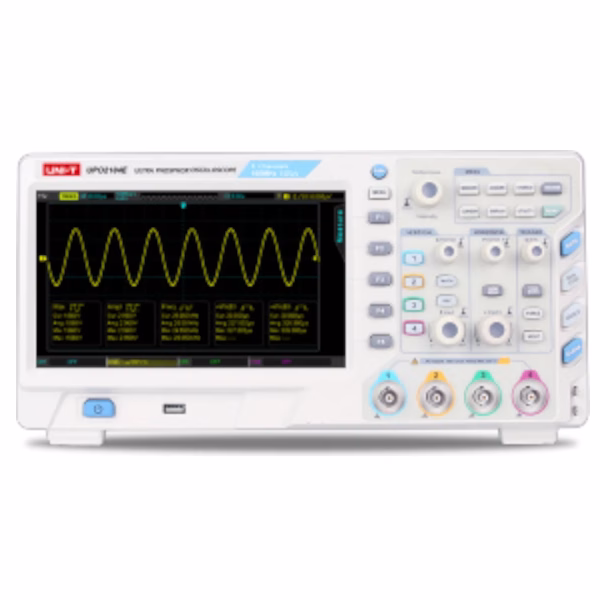

UNI-T UPO2104E Ultra Phosphor Oscilloscope

UNI-T UPO2104E Ultra Phosphor Oscilloscope

The UPO2104E oscilloscope is a 4-channel, 100MHz ultra phosphor scope from UNI-T with a 1GS/s sample rate and 56Mpts memory depth on an 8-inch display.

UPO2104E oscilloscope – How It Works

Its ultra phosphor display technology renders waveforms with 256-level intensity grading, showing signal density the way an old analog CRT scope would – useful for spotting rare glitches that a flat digital trace can hide. An exceptionally fast 80,000 waveforms-per-second capture rate catches intermittent anomalies most oscilloscopes in this class would simply miss between updates.

With per-channel independent time base and RS232/UART, I2C, SPI, USB, and LAN connectivity, it’s built for serious debugging of digital and mixed-signal circuits, not just basic waveform viewing.

Key Features

• 4 channels, 100MHz bandwidth, 1GS/s sample rate
• 56Mpts memory depth, 80,000 wfms/s capture rate
• Ultra phosphor 256-level intensity grading display
• 8-inch LCD, per-channel independent time base

Typical Applications

• Serious digital and mixed-signal circuit debugging
• Catching intermittent glitches and anomalies
• Multi-channel signal analysis with independent time bases

Specifications

• Channels: 4, Bandwidth: 100MHz
• Sample Rate: 1GS/s, Memory: 56Mpts
• Capture Rate: 80,000 wfms/s
• Display: 8-inch, connectivity: USB/LAN/I2C/SPI

Reference: oscilloscope technology — browse our full range of UNI-T measuring instruments.

UNI-T UPO2104E Ultra Phosphor Oscilloscope

أوسيلوسكوب UPO2104E أوسيلوسكوب فوسفور فائق 4 قنوات بتردد 100 ميجاهرتز من UNI-T بمعدل عينات 1 جيجا عينة/ثانية وذاكرة عمق 56 ميجا نقطة على شاشة 8 بوصة.

UPO2104E oscilloscope – إزاي شغالة

تقنية الشاشة الفوسفورية الفائقة بتعرض الموجات بتدرج شدة 256 مستوى، بتوري كثافة الإشارة زي أوسيلوسكوب CRT تناظري قديم – مفيد لاكتشاف أعطال نادرة ممكن يخفيها أثر رقمي مسطح. معدل التقاط استثنائي السرعة 80000 موجة في الثانية بيمسك شذوذ متقطع معظم الأوسيلوسكوبات في الفئة دي ببساطة هتفوته بين التحديثات.

بقاعدة زمن مستقلة لكل قناة واتصال RS232/UART وI2C وSPI وUSB وLAN، مبني لتصحيح جاد لدوائر رقمية وإشارة مختلطة مش مجرد عرض موجة أساسي.

المواصفات الأساسية

• 4 قنوات، باند وتد 100 ميجاهرتز، معدل عينات 1 جيجا عينة/ثانية
• ذاكرة عمق 56 ميجا نقطة، معدل التقاط 80000 موجة/ثانية
• شاشة فوسفور فائق بتدرج شدة 256 مستوى
• LCD 8 بوصة، قاعدة زمن مستقلة لكل قناة

الاستخدامات

• تصحيح جاد لدوائر رقمية وإشارة مختلطة
• اكتشاف أعطال وشذوذ متقطع
• تحليل إشارة متعدد القنوات بقواعد زمن مستقلة

المواصفات الفنية

• القنوات: 4، الباند وتد: 100 ميجاهرتز
• معدل العينات: 1 جيجا عينة/ثانية، الذاكرة: 56 ميجا نقطة
• معدل الالتقاط: 80000 موجة/ثانية
• الشاشة: 8 بوصة، الاتصال: USB/LAN/I2C/SPI

لمزيد من التفاصيل التقنية راجع تقنية الأوسيلوسكوب على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
