UNI-T UTi120M Smartphone Thermal Camera Module for Android

UNI-T UTi120M Smartphone Thermal Camera Module for Android

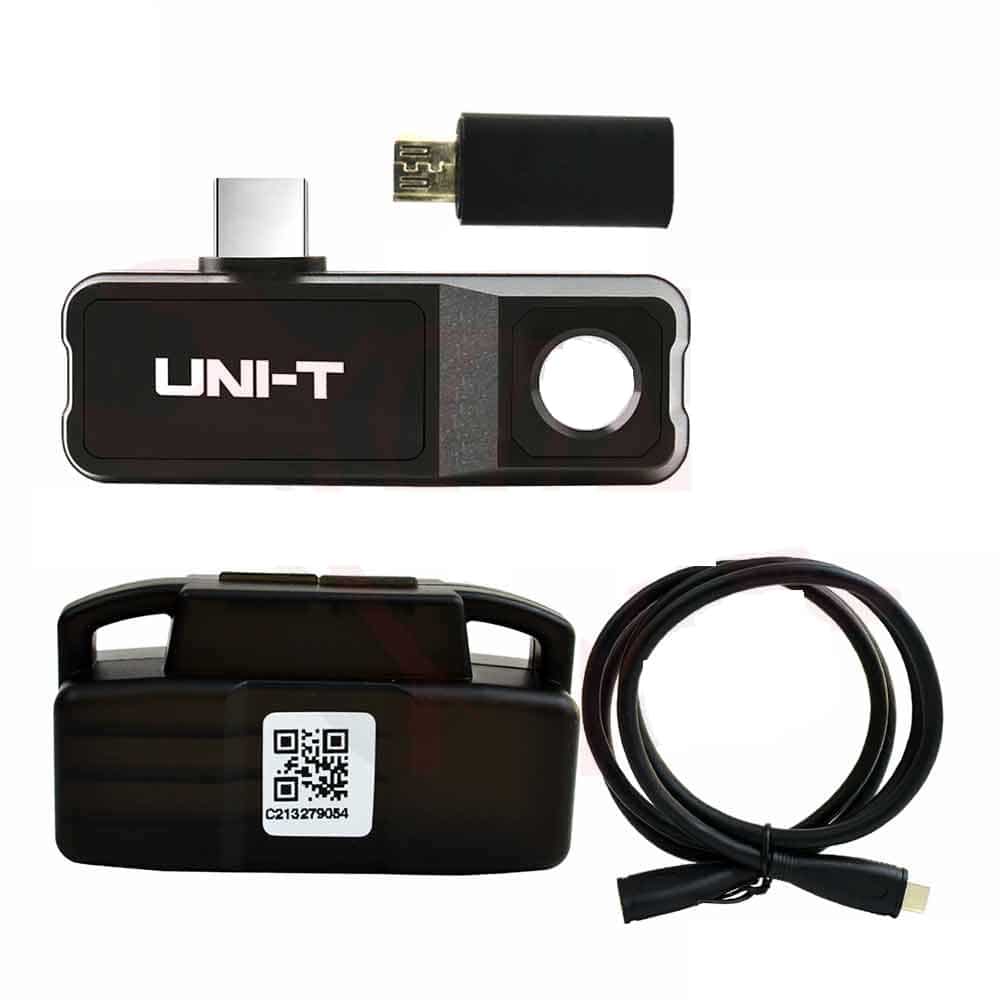

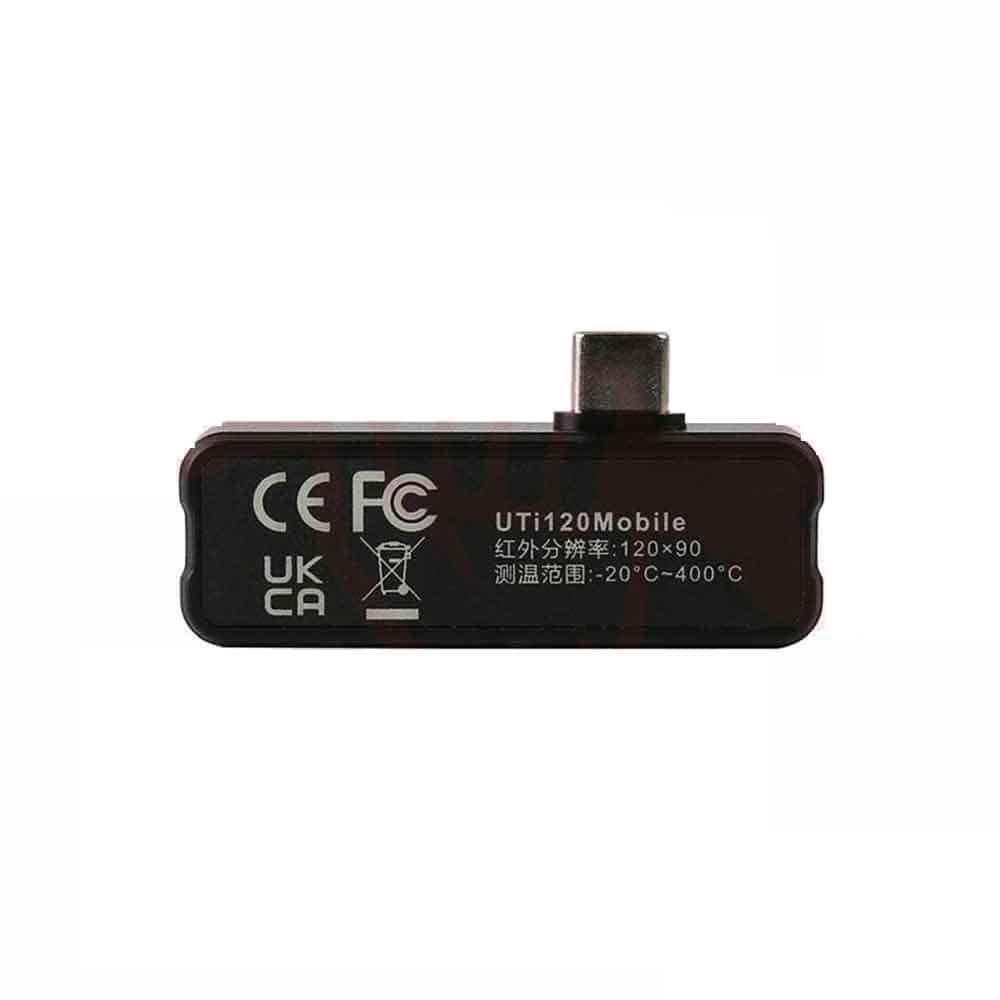

The UTi120M thermal module plugs into an Android phone’s USB Type-C port, turning it into a 120×90 resolution thermal camera reading -20C to 400C without carrying a separate handheld imager.

UTi120M thermal module – How It Works

Plug it directly into your Android phone’s USB-C port and its companion app turns the screen into a live thermal display, with on-screen point, line, rectangle, and circle analysis tools (6 of each) for measuring specific spots without extra hardware. A 50-degree field of view and 25Hz refresh rate keep the image smooth as you scan a wall, panel, or piece of equipment.

At just 25 grams and 1-meter drop proof, it’s light enough to leave attached during a walk-through inspection, and it records both JPEG images and MP4 video directly through the phone for easy sharing of findings.

Key Features

• 120×90 IR resolution, -20C to 400C range
• USB Type-C for Android phones
• On-screen point/line/rectangle/circle analysis (6 each)
• 25Hz refresh, 50-degree field of view, 25g, 1m drop proof

Typical Applications

• On-the-go thermal inspection without a separate camera
• Building and equipment walk-through diagnostics
• Sharing thermal findings directly from a phone

Specifications

• IR Resolution: 120×90 pixels
• Temperature Range: -20C to 400C
• Connector: USB Type-C (Android)
• Weight: 25g, 1m drop proof

Getting Reliable Thermal Images

Thermal imagers report apparent surface temperature, so emissivity settings and reflected background heat both influence the numbers shown on screen. Surfaces like bare metal or glass reflect surrounding heat sources and are notoriously difficult to measure accurately without applying a known-emissivity target to the spot being checked.

Let the camera stabilize after powering on and after any large ambient temperature change, because the detector needs a short warm-up before its readings settle. Keep the lens clean and never point the imager directly at the sun or an intense heat source outside its rated range, since that can permanently damage the sensor array.

Reference: thermal imaging technology — browse our full range of UNI-T measuring instruments.

UNI-T UTi120M Smartphone Thermal Camera Module for Android

موديول UTi120M الحراري بيتوصل بمنفذ USB Type-C في موبايل أندرويد، بيحوله لكاميرا حرارية بدقة 120×90 بتقرا من -20 لـ400 درجة مئوية من غير ما تشيل كاميرا حرارية محمولة منفصلة.

UTi120M thermal module – إزاي شغالة

وصّلها مباشرة بمنفذ USB-C في موبايل الأندرويد وتطبيقها المصاحب بيحول الشاشة لعرض حراري حي، مع أدوات تحليل نقطة وخط ومستطيل ودائرة على الشاشة (6 من كل واحدة) لقياس نقاط محددة من غير عتاد إضافي. مجال رؤية 50 درجة ومعدل تحديث 25 هرتز بيخلوا الصورة سلسة وأنت بتمسح حيطة أو لوحة أو معدة.

بوزن 25 جرام بس ومقاومة سقوط متر، خفيفة كفاية تسيبها متوصلة أثناء جولة فحص، وبتسجل صور JPEG وفيديو MP4 مباشرة عن طريق الموبايل لمشاركة النتايج بسهولة.

المواصفات الأساسية

• دقة IR 120×90، مدى -20 لـ400 درجة مئوية
• USB Type-C لموبايلات أندرويد
• تحليل نقطة/خط/مستطيل/دائرة على الشاشة (6 من كل)
• تحديث 25 هرتز، مجال رؤية 50 درجة، 25 جرام، مقاومة سقوط متر

الاستخدامات

• فحص حراري متنقل من غير كاميرا منفصلة
• تشخيص جولة فحص مباني ومعدات
• مشاركة نتايج الفحص الحراري مباشرة من الموبايل

المواصفات الفنية

• دقة IR: 120×90 بكسل
• مدى الحرارة: -20 لـ400 درجة مئوية
• الموصل: USB Type-C (أندرويد)
• الوزن: 25 جرام، مقاومة سقوط متر

إزاي تطلع صور حرارية موثوقة

الكاميرات الحرارية بتقرا حرارة السطح الظاهرية، فإعدادات الانبعاثية والحرارة الخلفية المنعكسة الاتنين بيأثروا على الأرقام الظاهرة على الشاشة. أسطح زي المعدن العاري أو الزجاج بتعكس مصادر حرارة محيطة وصعب جدًا قياسها بدقة من غير ما تحط هدف معروف الانبعاثية على النقطة اللي بتفحصها.

سيب الكاميرا تستقر بعد التشغيل وبعد أي تغير كبير في حرارة الجو، لأن الحساس محتاج فترة تسخين قصيرة قبل ما قراءاته تستقر. خلي العدسة نضيفة وما توجهش الكاميرا مباشرة على الشمس أو مصدر حرارة شديد برا مداها المقنن، لأن ده ممكن يضر مصفوفة الحساس بشكل دائم.

لمزيد من التفاصيل التقنية راجع تقنية التصوير الحراري على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
