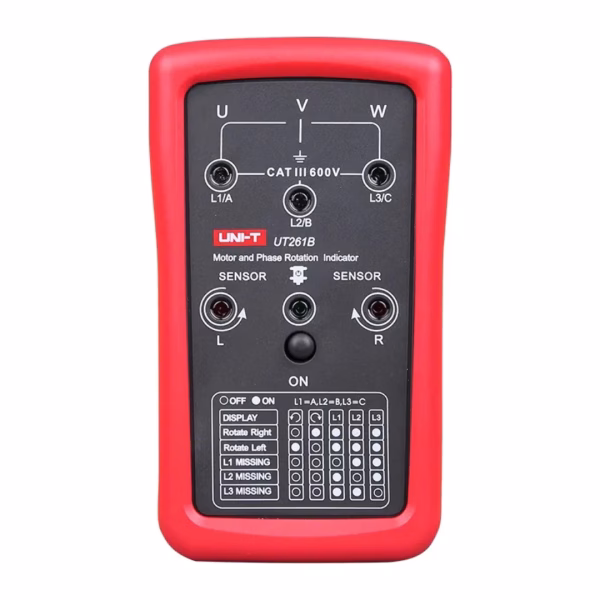

The UT261B phase sequence indicator from UNI-T checks 3-phase wiring order across 40V to 690V AC and adds LED-based motor rotation indication, a function its UT261A sibling lacks.

UT261B phase sequence indicator – How It Works

Clip its probes onto a 3-phase system and it reads the phase sequence at 15-400Hz, confirming the wiring order is correct before you energize a motor – getting this wrong can spin a motor backward and damage connected equipment. Its motor rotation indication via LED display is the key addition over the UT261A, which sticks to phase-sequence checking alone on an LCD screen.

The extra capability comes at the cost of needing a 9V battery, unlike the UT261A’s battery-free design – a real trade-off worth knowing if you specifically want a self-powered tester.

Key Features

• Phase sequence check: 40V-690V AC, 15-400Hz
• LED motor rotation indication (UT261A lacks this)
• IP40 rating
• 9V battery powered

Typical Applications

• 3-phase motor wiring verification before startup
• Preventing reverse-rotation motor damage
• Panel and equipment phase sequence checks

Specifications

• Voltage: 40V-690V AC
• Frequency: 15-400Hz
• Working Current: under 3mA
• Weight: 180g, IP40

Connection Notes

Connect the test leads to the three phases in the order the instrument expects and confirm all clips have solid metal contact, because a poor connection on one phase is a common reason a sequence indicator reports an incorrect or unstable result. Verify the supply is within the instrument’s rated voltage range before connecting.

Treat the result as a check to be confirmed rather than a single-shot verdict when motor direction matters, and repeat the measurement after any change to the wiring. Keep the leads and clips in good condition, since worn insulation on three-phase test leads is a genuine safety hazard at these voltages.

Reference: phase sequence and motor rotation — browse our full range of UNI-T measuring instruments.
