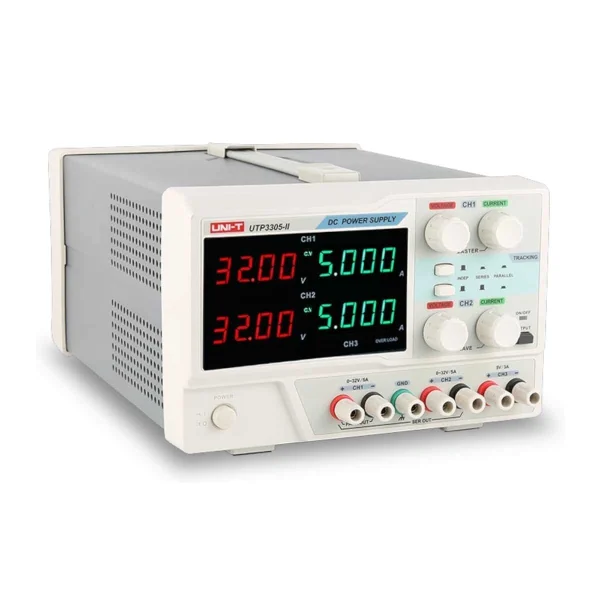

UTP3305-II DC Power Supply

UTP3305-II power supply

The UTP3305-II power supply is UNI-T’s higher-current sibling of the UTP3303-II, stepping the two adjustable channels up from 3A to 5A each for a total 335W of output power.

How It Works

CH1 and CH2 each deliver up to 160W (0-32V, 0-5A) in constant-voltage or constant-current mode, and can be internally linked in series for up to 64V or parallel for up to 10A. CH3 supplies a fixed 5V/3A rail. Built-in over-voltage, over-current, over-temperature, and reverse-polarity protection, plus temperature-controlled cooling, keep the supply safe under sustained bench use. Ripple and noise on CH1/CH2 stays below 1mV RMS.

Key Features

• 2x adjustable channels: 0-32V, 0-5A, 160W each
• 1x fixed channel: 5V, 3A
• Series mode up to 64V, parallel mode up to 10A
• 335W total output power
• OVP, OCP, OTP, reverse-polarity protection

Typical Applications

• Powering higher-current prototype and motor-driven circuits
• Multi-rail testing for embedded and power electronics
• Production and R&D benches needing more current headroom than the 3303-II

Specifications

Channels: 2 adjustable (0-32V/0-5A) + 1 fixed (5V/3A) | Total power: 335W | Series: up to 64V | Parallel: up to 10A | Ripple/noise: ≤1mV RMS | Weight: 10.5kg

Bench Setup Notes

Set the current limit before connecting a new or unknown circuit, because a properly set limit turns the supply into a safety net that protects a prototype from a wiring mistake instead of feeding it enough current to destroy components. Many bench failures trace back to a supply left at full current capability on the first power-up.

Give the unit adequate ventilation, as linear supplies dissipate real heat when running well below their maximum output voltage at high current. Check the output with a meter before connecting sensitive loads, since a knocked or accidentally adjusted knob can leave the supply set well outside what the target circuit tolerates.

Reference: UNI-T UTP3305-II product specifications | More UNI-T Measuring Instruments

UTP3305-II power supply

جهاز UTP3305-II power supply هو الشقيق الأعلى تيارًا لجهاز UTP3303-II من UNI-T، بيرفع القناتين المتغيرتين من 3 أمبير إلى 5 أمبير لكل واحدة، بقدرة إجمالية 335 وات.

إزاي شغالة

القناتين CH1 وCH2 كل واحدة بتوصل لـ160 وات (0-32V، 0-5A) في وضع فولت ثابت أو تيار ثابت، وممكن توصيلهم على التوالي لحد 64 فولت أو على التوازي لحد 10 أمبير. القناة CH3 بتوفر خط ثابت 5V/3A. فيه حماية من زيادة الفولت والتيار والحرارة وعكس القطبية، مع نظام تبريد بيتحكم في الحرارة، وده بيخلي المزود آمن في الاستخدام المستمر. التشويش والضوضاء على CH1/CH2 أقل من 1mV RMS.

المواصفات الأساسية

• قناتين متغيرتين: 0-32V، 0-5A، 160 وات لكل واحدة
• قناة ثابتة واحدة: 5V، 3A
• وضع التوالي حتى 64 فولت، وضع التوازي حتى 10 أمبير
• قدرة إجمالية 335 وات
• حماية من زيادة الفولت والتيار والحرارة وعكس القطبية

الاستخدامات

• تغذية دوائر النماذج الأولية عالية التيار والمحركات
• اختبار متعدد المستويات للإلكترونيات الصناعية والأنظمة المدمجة
• معامل الإنتاج والبحث والتطوير اللي محتاجة تيار أعلى من UTP3303-II

المواصفات الفنية

القنوات: 2 متغيرة (0-32V/0-5A) + 1 ثابتة (5V/3A) | القدرة الإجمالية: 335 وات | التوالي: حتى 64V | التوازي: حتى 10A | التشويش: ≤1mV RMS | الوزن: 10.5 كجم

ملاحظات إعداد البنش

اضبط حد التيار قبل ما توصل دائرة جديدة أو مجهولة، لأن الحد المضبوط صح بيحول المزود لشبكة أمان بتحمي البروتوتايب من غلطة توصيل بدل ما تغذيه بتيار كافي يحرق المكونات. أعطال بنش كتير أصلها مزود اتساب على أقصى تيار في أول تشغيل.

وفر تهوية كافية للجهاز، لأن المزودات الخطية بتبدد حرارة حقيقية وهي شغالة تحت أقصى فولت خرجها بتيار عالي بكتير. افحص الخرج بجهاز قياس قبل توصيل أحمال حساسة، لأن مفتاح اتخبط أو اتظبط بالغلط ممكن يسيب المزود على قيمة برا اللي الدائرة المستهدفة بتتحملها.
