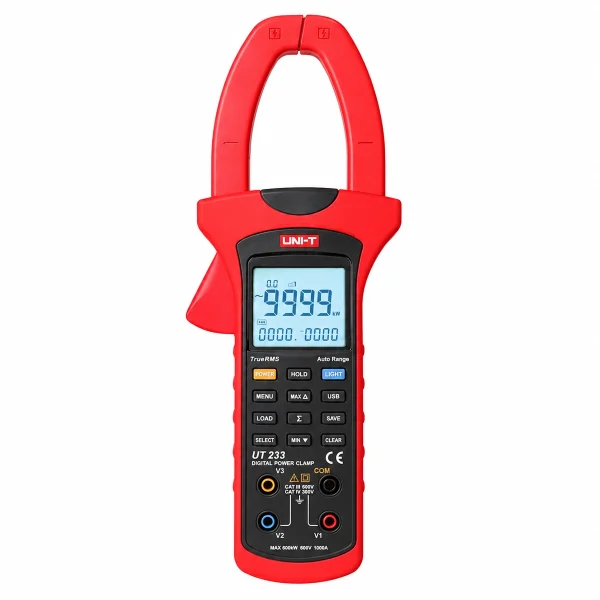

UT233 Digital Power Clamp Meter

UT233 Digital Power Clamp Meter

The UT233 power clamp meter is a True RMS UNI-T clamp meter measuring active, apparent, and reactive power up to 600kW/600kVA/600kVAr through a 50mm jaw, across single or 3-phase systems.

UT233 power clamp meter – How It Works

Clamp its 50mm jaw around a conductor and switch between single-phase 2-wire, 3-phase 3-wire, or 3-phase 4-wire configurations to measure real power draw across a full electrical system, not just current or voltage in isolation. It also reads power factor, phase angle, and phase sequence (positive/reverse/deficiency) – detail that goes well beyond a standard clamp meter, useful for diagnosing power-quality issues on industrial equipment.

A 999-group data storage capacity, USB interface with PC software, and 10,000-count dual display round out a meter built for logging power quality over time rather than single spot checks – this specific model is now discontinued.

Key Features

• Active/apparent/reactive power up to 600kW/kVA/kVAr
• Single-phase, 3-phase 3-wire, and 3-phase 4-wire measurement
• Power factor, phase angle, phase sequence detection
• USB interface, 999-group data storage, 50mm jaw

Typical Applications

• 3-phase industrial power quality diagnostics
• Active/reactive power logging over time
• Phase sequence verification on motor circuits

Specifications

• Current: AC up to 1000A
• Power: up to 600kW / 600kVA / 600kVAr
• Voltage: AC up to 600V
• Jaw: 50mm, Display: 10,000 counts

Getting Accurate Readings

Clamp only one conductor at a time when measuring current, because enclosing both the live and neutral wires together cancels their magnetic fields and produces a near-zero reading. Center the conductor inside the jaw opening as much as possible, since a wire pressed against the edge of the jaw reads slightly lower than one sitting in the middle.

Keep the jaw faces clean and free of dust or corrosion, because any gap or debris between the two halves when they close weakens the magnetic coupling the measurement depends on. Check that the jaws close fully and align properly before each session, as a bent or misaligned jaw is a common cause of readings that drift from the true value.

Reference: AC power measurement (active/reactive/apparent) — browse our full range of UNI-T measuring instruments.

UT233 Digital Power Clamp Meter

كلامب ميتر UT233 للقدرة كلامب ميتر UNI-T True RMS بيقيس القدرة الفعالة والظاهرية والرد فعل لحد 600 كيلوواط/600 كيلوفولت أمبير/600 كيلوفار عبر فك 50 مم، عبر أنظمة أحادية أو 3 أطوار.

UT233 power clamp meter – إزاي شغالة

اقفل فكه 50 مم حوالين موصل وبدّل بين تشكيلات أحادي الطور 2 سلك أو 3 أطوار 3 سلك أو 3 أطوار 4 سلك عشان تقيس استهلاك القدرة الحقيقي عبر نظام كهربائي كامل، مش بس تيار أو فولت لوحدهم. بيقرا كمان معامل القدرة وزاوية الطور وترتيب الطور (موجب/معكوس/ناقص) – تفاصيل بتتخطى كلامب ميتر قياسي كتير، مفيدة لتشخيص مشاكل جودة الطاقة على معدات صناعية.

سعة تخزين بيانات 999 مجموعة وواجهة USB مع برنامج كمبيوتر وشاشة مزدوجة 10000 عدد بيكملوا جهاز مبني لتسجيل جودة الطاقة عبر الوقت مش فحوصات نقطية واحدة – الموديل ده تحديدًا بقى متوقف حاليًا.

المواصفات الأساسية

• قدرة فعالة/ظاهرية/رد فعل لحد 600 كيلوواط/كيلوفولت أمبير/كيلوفار
• قياس أحادي الطور و3 أطوار 3 سلك و3 أطوار 4 سلك
• كشف معامل قدرة وزاوية طور وترتيب طور
• واجهة USB، تخزين بيانات 999 مجموعة، فك 50 مم

الاستخدامات

• تشخيص جودة قدرة صناعية 3 أطوار
• تسجيل قدرة فعالة/رد فعل عبر الوقت
• التحقق من ترتيب الطور على دوائر محركات

المواصفات الفنية

• التيار: متردد لحد 1000 أمبير
• القدرة: لحد 600 كيلوواط / 600 كيلوفولت أمبير / 600 كيلوفار
• الفولت: متردد لحد 600 فولت
• الفك: 50 مم، الشاشة: 10000 عدد

إزاي تاخد قراءات دقيقة

امسك موصل واحد بس في المرة وانت بتقيس التيار، لأن إحاطة سلك الحي والمحايد مع بعض بتلغي مجالاتهم المغناطيسية وبتدي قراءة قريبة من الصفر. وسّط الموصل جوه فتحة الفك قد ما تقدر، لأن سلك ملزوق في حافة الفك بيقرا أقل شوية من سلك في النص.

خلي وشوش الفك نضيفة وخالية من الغبار أو الصدأ، لأن أي فجوة أو أوساخ بين النصين وهما بيقفلوا بتضعف الاقتران المغناطيسي اللي القياس معتمد عليه. اتأكد إن الفكوك بتقفل بالكامل ومتحاذية صح قبل كل جلسة، لأن فك معوج أو مش متحاذي سبب شائع لقراءات بتنحرف عن القيمة الحقيقية.

لمزيد من التفاصيل التقنية راجع قياس القدرة الكهربائية على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
